3 Vue d'ensemble du système
–
Réponse aux demandes de rafraîchissement du boîtier
de gestion, dans la limite de la température maximale de
la source
–
Production d'eau chaude
3.1.2
Module pour nappe phréatique
Transfert de la chaleur de la nappe phréatique vers le liquide
caloporteur, et plus précisément l'eau glycolée de la pompe
à chaleur.
3.1.3
Module de rafraîchissement passif (en
option)
En cas d'utilisation d'une source de chaleur de type sol ou
nappe phréatique, les pompes de recirculation et la commu-
tation des vannes suffisent à transférer les calories de l'eau
de chauffage vers la source de chaleur.
3.2
Fonctionnement
3.2.1

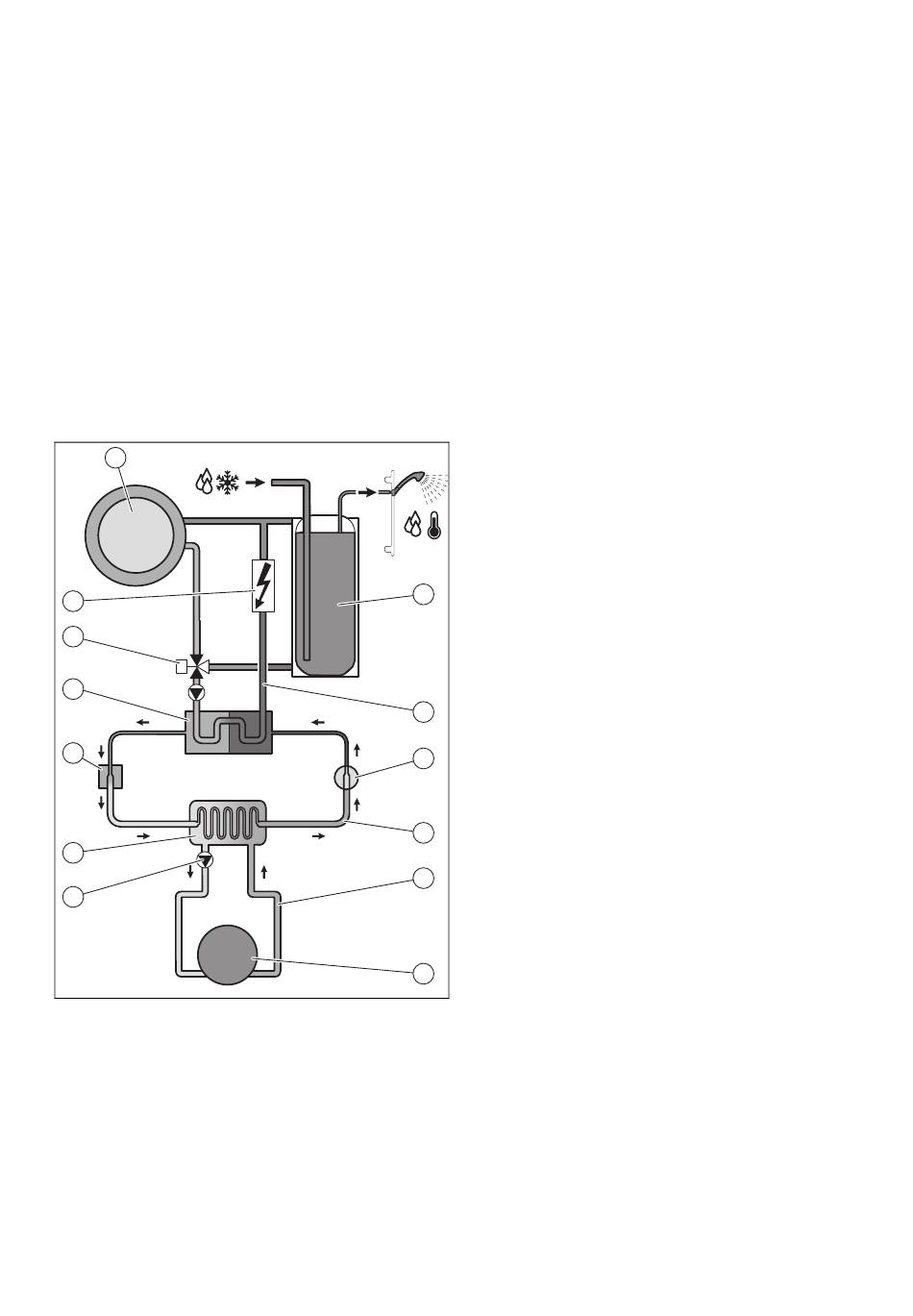

Pompe à chaleur
1
13
12
11
10
9
8
1
Installation de chauffage
2
Ballon eau chaude
sanitaire
3
Circuit chauffage
4
Compresseur
5
Circuit frigorifique
6
Circuit d'eau glycolée
7
Source de chaleur
Le système de pompe à chaleur puise les calories dans une
source de chaleur, à savoir le sol ou la nappe phréatique.
8
2
3
4
5
6
7
8
Pompe à eau glycolée
9
Évaporateur
10
Détendeur électronique
11
Condenseur
12
Vanne 3 voies chauf-
fage/charge du ballon
13
Chauffage d'appoint
électrique
Notice d'installation et de maintenance flexoCOMPACT exclusive 0020213382_03
La pompe à chaleur comporte plusieurs circuits bien dis-
tincts, qui sont reliés par le biais d'échangeurs de chaleur.
Ces circuits sont les suivants :
–
Le circuit glycolé, qui puise des calories dans le sol ou
dans la nappe phréatique et les transfère dans le circuit
frigorifique
–
Le circuit frigorifique, qui élève la chaleur prélevée dans
la source de chaleur à un niveau de température exploi-
table pour la restituer au circuit chauffage
–
Le circuit chauffage qui, comme son nom l'indique, sert à
chauffer les pièces d'habitation.
L'évaporateur fait office d'interface entre le circuit de frigo-
rigène et la source de chaleur, dont il récupère les calories.
Ce faisant, le frigorigène passe de l'état liquide à l'état ga-
zeux. Le condenseur fait office d'interface entre le circuit fri-
gorifique et l'installation de chauffage, à laquelle il restitue
les calories. Ce faisant, le frigorigène repasse à l'état liquide
(phénomène de condensation).
Comme les calories ne peuvent transiter que d'un corps
chaud vers un corps moins chaud, il faut que le frigorigène
de l'évaporateur présente une température inférieure à celle
de la source de chaleur. Réciproquement, la température du
frigorigène à l'intérieur du condenseur doit être supérieure à
celle de l'eau de chauffage pour que celle-ci puisse absorber
les calories.
Les différentes températures du circuit de frigorigène sont
produites par un compresseur et une vanne de détente si-
tués entre l'évaporateur et le condenseur. Le frigorigène à
l'état gazeux en provenance de l'évaporateur afflue dans le
compresseur, où il est comprimé. La pression du frigorigène
gazeux augmente alors fortement, de même que sa tempé-
rature. Le frigorigène passe ensuite à travers le condenseur.
Là, il transfère les calories qu'il contient à l'eau de chauffage
grâce à un phénomène de condensation. Le frigorigène re-
passe alors à l'état liquide et passe par la vanne de détente.
Là, sa pression et sa température diminuent fortement. Sa
température est alors inférieure à celle de l'eau glycolée qui
traverse l'évaporateur. Le frigorigène peut donc de nouveau
absorber des calories dans l'évaporateur, repasser à l'état
gazeux, puis retourner dans le compresseur. Le cycle re-
prend alors depuis le début.
Le vaporisateur et les éléments du circuit frigorifique situés
à l'intérieur de la pompe à chaleur sont isolés, de façon à
prévenir la formation des condensats. Les rares condensats
qui risquent de se former sont vaporisés sous l'effet de la
chaleur qui règne à l'intérieur de la pompe à chaleur.
L'eau de chauffage, dont la température est inférieure à la
température ambiante au niveau du départ, prélève les ca-
lories dans les pièces et les transmet au condenseur (qui
fait office d'évaporateur en mode de rafraîchissement) par le
biais de la pompe de chauffage. Les calories sont alors ab-
sorbées par le frigorigène et amenées à un niveau supérieur
par le compresseur. Les calories sont ensuite transmises
à l'eau glycolée à l'intérieur de l'évaporateur (qui fait office
de condenseur en mode de rafraîchissement). Une fois qu'il
a baissé en température, le frigorigène est amené vers la
vanne de décharge, de façon à pouvoir de nouveau absor-
ber les calories en provenance du condenseur. La pompe
pour circuit glycolé envoie l'eau glycolée chaude dans le sol,
qui absorbe alors les calories.
Il peut être judicieux d'exclure certaines pièces (par ex. la
salle de bain) de la fonction de rafraîchissement en pilotant
des vannes d'isolement en conséquence. Le système élec-
