Conditions D'implantation; Conditions Environnantes - Endress+Hauser Ecograph T Information Technique

Implantation
Conseils de montage
!
Température ambiante
Température de stockage
Humidité relative de l'air
Classe climatique
Protection
8

Conditions d'implantation

Implantation selon DIN 16 257, NL 90 ± 30°

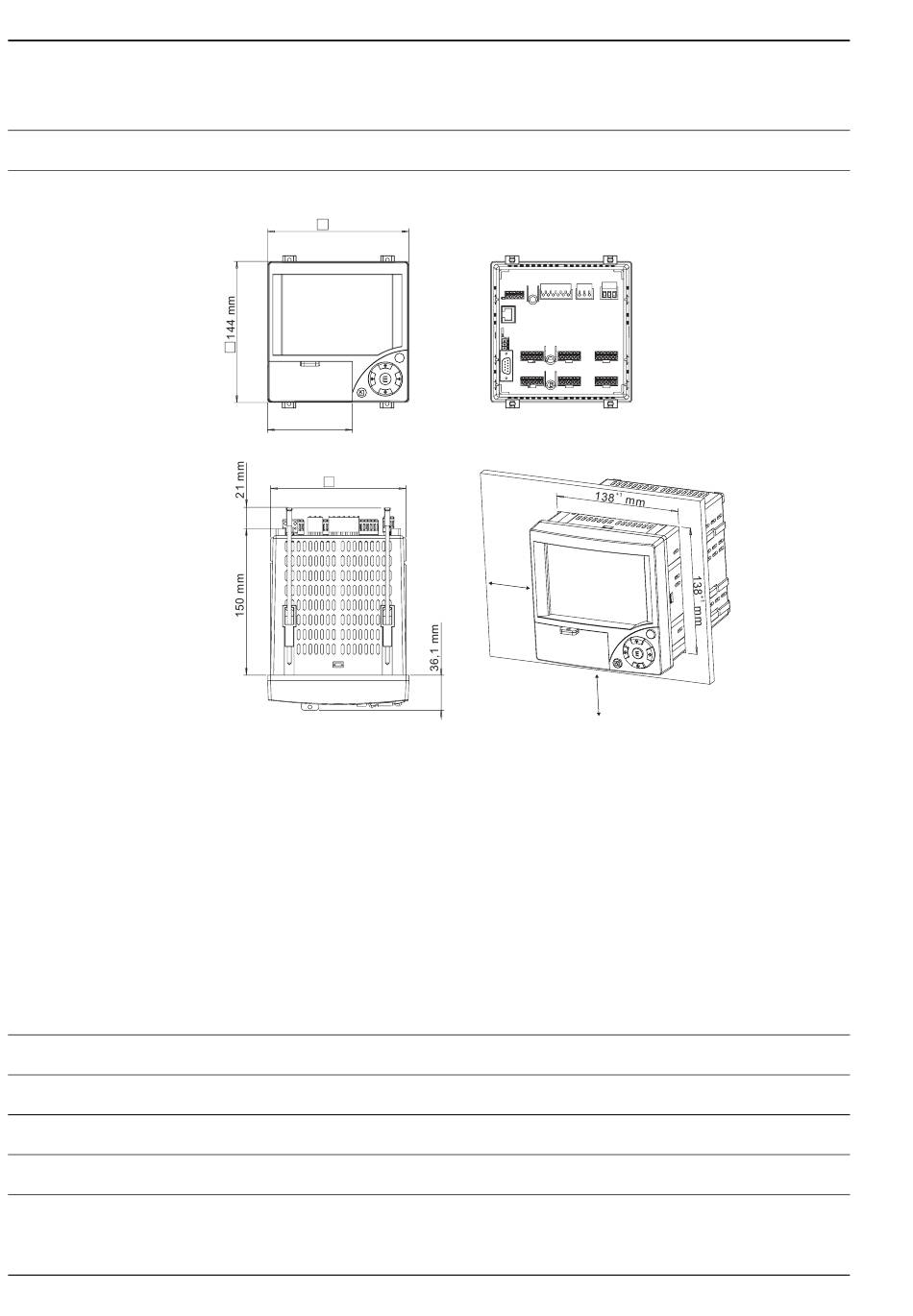

Découpe d'armoire électrique, montage/construction, dimensions :
144 mm
86,5 mm
137,9 mm
Profondeur de montage : env. 171 mm (6,73")(y compris bornes de raccordement et étriers de fixation)
Découpe d'armoire électrique : 138
Epaisseur armoire électrique : 2 à 40 mm (0,08 à 1,58")
Fixation selon DIN 43 834
Remarque !
Un alignement des appareils dans le sens Y (verticalement ou les uns au-dessus des autres) est seulement pos-
sible avec un écart de 15 mm (0,59 inch) entre les appareils.
Un alignement des appareils dans le sens X (horizontalement ou les uns à côté des autres) est possible sans
écart.

Conditions environnantes

0 à 50 °C (32 à 122 °F)
-20 à +60 °C (-4 à 140 °F)
0 à 50 °C (32 à 122 °F), max. 75 % humidité relative sans condensation
Selon CEI 60654-1 : B1
face avant IP54 (CEI 60529, cat. 2) NEMA 2
face arrière IP20 (CEI 60529, cat. 2)
X
+1 +1 +0,04
x 138 mm (5,43 x 5,43
Ecograph T
Y
+0,04
")
Endress+Hauser
