Deltex Medical Manuel d'utilisation du CardioQ-ODM+

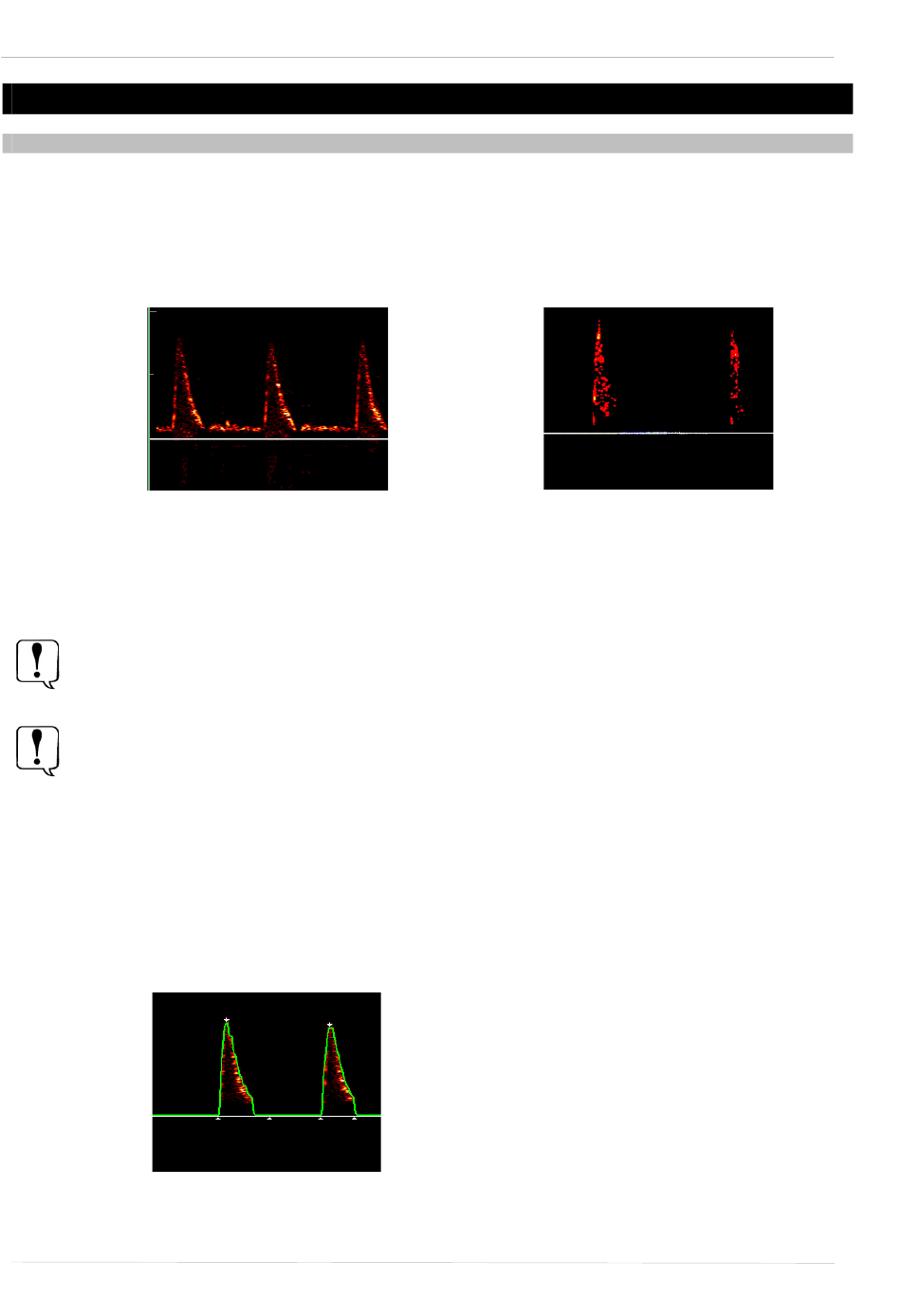

7. Obtention d'un Signal de débit (Doppler) correct
7.1
Mise en place de la sonde
Sur l'écran Mise Au Point De La Sonde, le signal Doppler et les signaux sonores associés sont
activés.
Le bon positionnement de la sonde, pour obtenir un signal optimal, est essentiel. En effet, le mauvais
positionnement de la sonde nuira à la précision des données affichées sur l'écran. Voir les Figures
7.1.1 et 7.1.2.
Figure 7.1.1. Signal satisfaisant.
La sonde pouvant se déplacer, il est crucial d'obtenir le meilleur signal possible pendant le
monitorage. Il peut être nécessaire de revenir à l'écran Mise Au Point De La Sonde et d'optimiser à
nouveau le signal.
Identifier les repères de profondeur adaptés sur la sonde et l'insérer jusqu'au repère proximal
approprié, puis opérer une rotation jusqu'à obtenir le signal caractéristique. Si ce signal ne peut être
obtenu, rétracter légèrement la sonde et réitérer la rotation. Recommencer jusqu'à obtenir un signal
correct. Le signal correct s'accompagne également d'un signal sonore caractéristique.
Réglez la position de la sonde jusqu'à obtenir la courbe aortique la plus claire et la mieux définie
possible, en termes d'affichage visuel et de niveau sonore. En règle générale, la courbe aortique ayant
le pic de vélocité le plus élevé indique le meilleur signal. Voir la Figure 7.1.1.
Une courbe aortique « idéale » doit avoir un contour bien défini et net, avec un centre à prédominance
noire, et une petite quantité de blanc vers le contour de la courbe. Voir les Figures 7.1.1 et 7.1.2.
La ligne verte visible sur l'écran Exécution correspond au traceur de vélocité maximum et doit suivre
étroitement le contour de la courbe. Le traceur maximum ne doit présenter aucun "pic".
Les trois flèches blanches doivent être visibles au début et à la fin du débit systolique ainsi qu'au pic
de vélocité. Voir la Figure 7.3.1. Le mauvais positionnement des flèches aura un impact sur les
données affichées. Voir la Figure 7.1.3. Recommencer la mise au point de la sonde.
Figure 7.1.3. Mauvais positionnement des flèches blanches.
Page 16
Figure 7.1.2. Courbe mal définie.
