Principe de mesure
Ensemble de mesure
Fonctions mathématiques
2
Principe de fonctionnement et construction du système

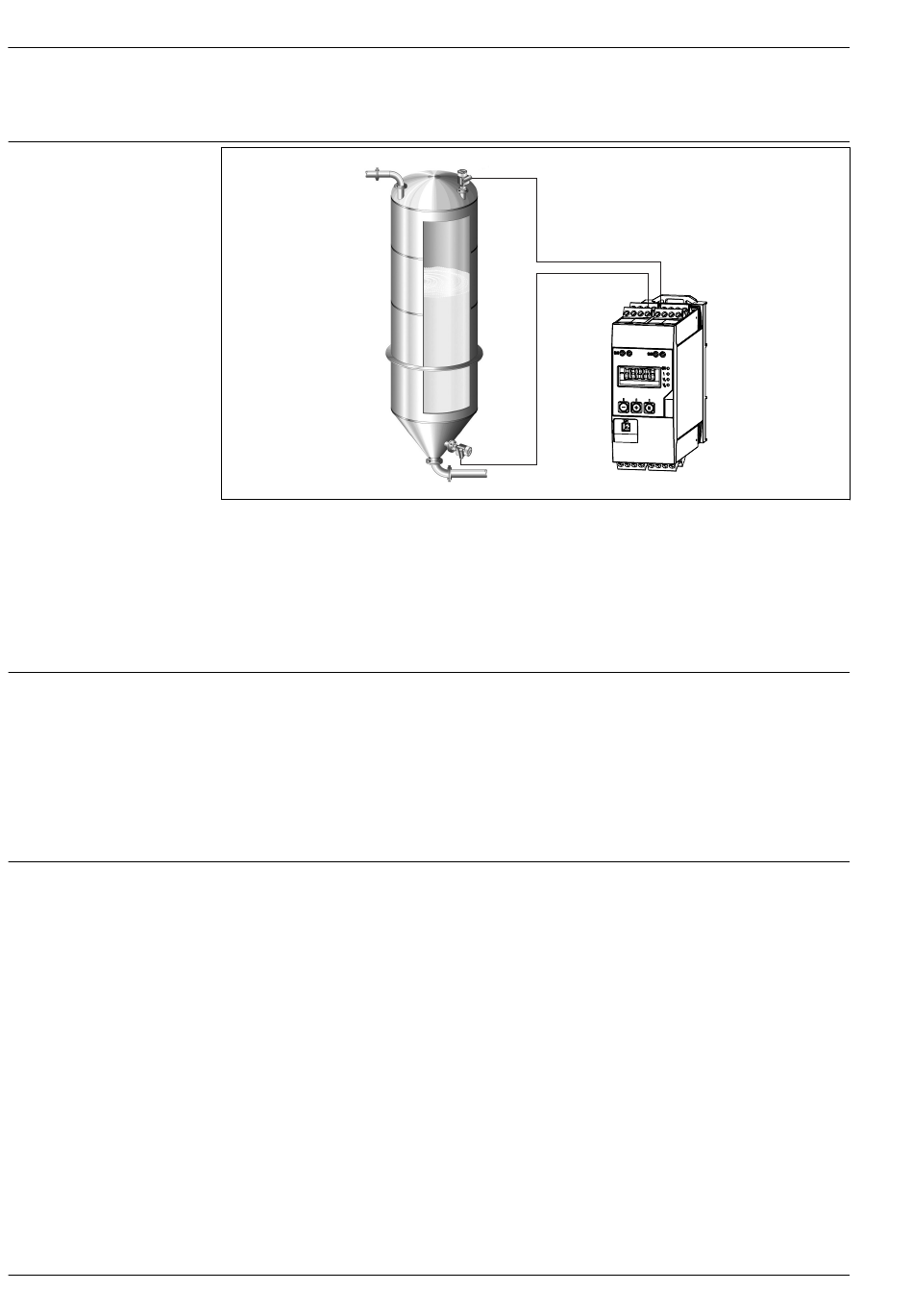

 1 Exemple pour l' a pplication "Pression différentielle"
Le transmetteur de process RMA42 alimente le transmetteur et traite les signaux analogiques en
provenance de transmetteurs faisant essentiellement partie d' u ne instrumentation de process. Ces
signaux sont surveillés, évalués, calculés, mémorisés, séparés, reliés, transformés et affichés. La
transmission des signaux, valeurs intermédiaires et résultats issus de calculs et évaluations se fait
sous forme analogique ou numérique.
Le RMA42 est un transmetteur de process piloté par microcontrôleur avec afficheur, entrées
analogiques pour signaux de process et d' é tat, sorties analogiques et numériques et interface pour la
configuration.
Les capteurs raccordés (par ex. température, pression) peuvent être alimentés par l' a limentation de
transmetteur intégrée. Les signaux à mesurer sont convertis de signaux analogiques en signaux
numériques, traités numériquement dans l' a ppareil et disponibles en sortie après conversion A/D.
Toutes les valeurs mesurées et calculées sont disponibles comme sources pour l' a ffichage, toutes les
sorties, les relais et l' i nterface. Une utilisation multiple des signaux et résultats (par ex. une source de
signal comme signal de sortie analogique et seuil pour le relais) est possible.
Les fonctions mathématiques suivantes sont disponibles dans le RMA42 :
• Somme
• Différence
• Multiplication
• Moyenne
• Linéarisation
Fonction de linéarisation
Jusqu' à 32 points de référence librement réglables par valeur calculée sont disponibles dans l' a ppareil
pour la linéarisation de l' e ntrée, par ex. pour la linéarisation de cuve. Pour l' a ppareil 2 voies (option),
la voie mathématique M2 peut être utilisée pour la linéarisation de la voie mathématique M1.
La linéarisation est également disponible dans le logiciel de configuration FieldCare.
Analog in 2
Analog in 1
RMA42
A0011762
