Thermostat programmable
FR
digital
RAMSES 366/1 top2
3660100
1. Consignes de sécurité fondamentales
AVERTISSEMENT
Danger de mort, risque d'électrocution ou d'incendie !
Seul un électricien spécialisé est habilité à
¾
¾
procéder au montage !
•
L'appareil est prévu pour le montage sur rail DIN (selon
EN 60715)
•
Correspond au type 1 B
•
La réserve de marche (10 ans) diminue lorsque la carte
mémoire est branchée (en fonctionnement sur piles)
!
Carte mémoire OBELISK top2 : éviter une charge ou une
pollution mécanique lors d'un stockage / transport
2. Utilisation conforme à l'usage prévu
•
Le thermostat programmable digital permet la surveil-
lance et la régulation de la température ambiante en
fonction de l'heure
•
Utilisation uniquement dans des locaux fermés et secs
d'ateliers de production, de bâtiments industriels
•
2 capteurs de températures différents peuvent être
utilisés : un capteur non réglable (9070191) et un cap-
teur réglable (9070192), avec lequel la température de
consigne peut être adaptée de manière temporaire et
personnalisée au besoin
Élimination
Procéder à l'élimination de l'appareil conformément aux
†
¾
directives de protection de l'environnement

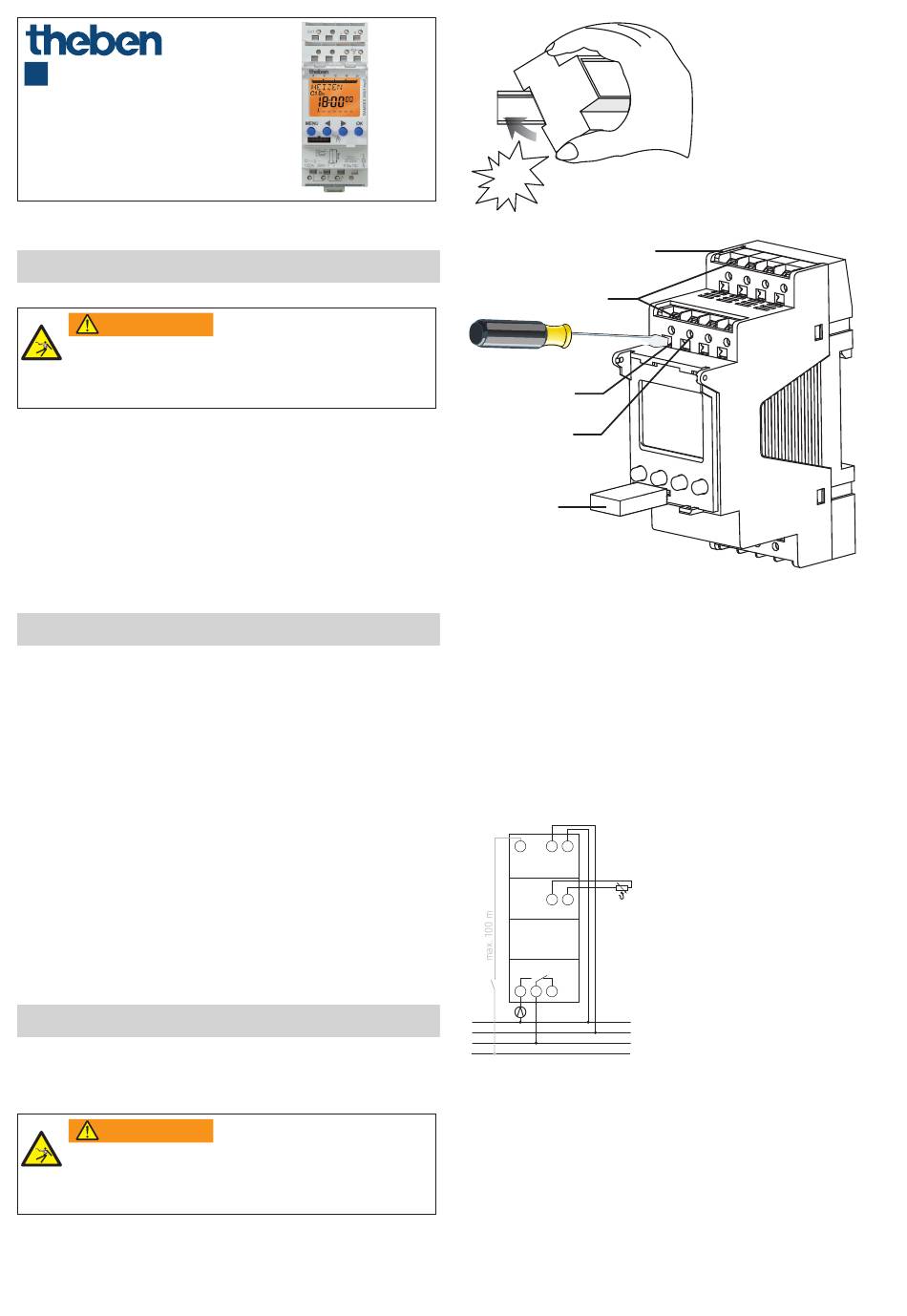

3. Montage et raccordement
Montage de l'thermostat programmable
AVERTISSEMENT
Danger de mort, risque d'électrocution ou d'incendie !
Seul un électricien spécialisé est habilité à
¾
¾
procéder au montage !
307185
click
Borne enfichable à
ressort
Contact à ouver-
ture de la borne
enfichable à
ressort
Point de
contrôle
Carte
mémoire
OBELISK top2
(9070404)
Monter sur les rails DIN (selon EN 60715)
†
¾
Couper la tension
†
¾
Protéger contre toute remise en marche
†
¾
Vérifier l'absence de tension
†
¾
Mettre à la terre et court-circuiter
†
¾
Recouvrir ou protéger les pièces sous tension situées à
†
¾
proximité
Raccordement du câble
Schéma de raccordement
L N
Ext1
C1
1 2 3
soler le câble sur 8 mm (max. 9)
†
¾
Insérer le câble à 45° dans la borne enfichable ouverte
†
¾
DuoFix®
L 2 câbles possibles par position de borne
Pour ouvrir la borne enfichable DuoFix®, pousser le tour-
†
¾
nevis vers le bas
Retrait du câble
Pousser le contact à ouverture de la borne enfichable à
†
¾
ressort vers le bas à l'aide du tournevis
Câble 45°
max. 50 m
N
L
L
L
1
