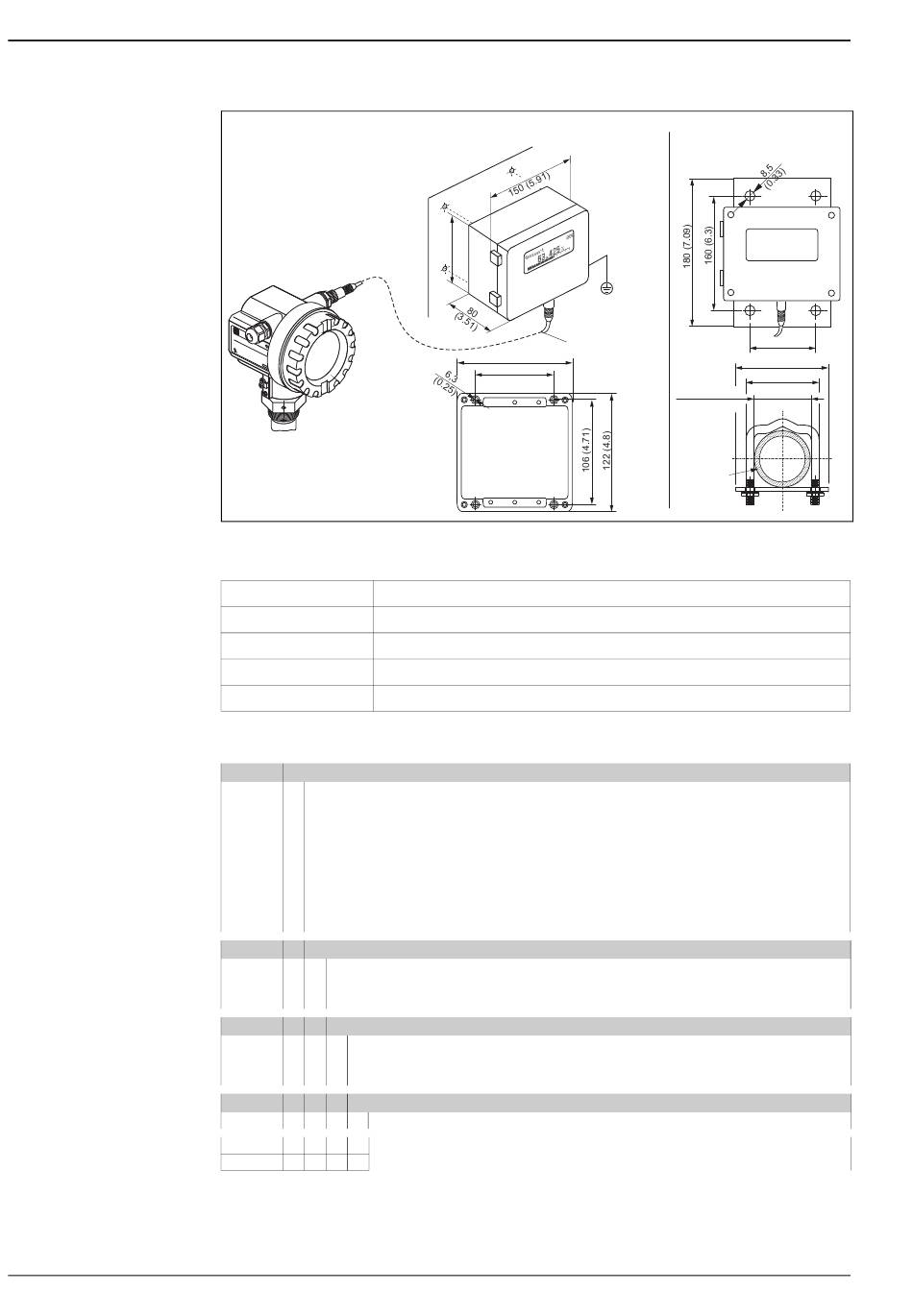

Afficheur séparé FHX40
80
Micropilot M
Levelflex M
Prosonic M
E N E N
D R D R
O rd O rd E S E S
S + S +
er er C od C od
S er S er H A H A
.-N .-N e: e: U S U S
o. : o. :
E R E R
M es M es
M ea M ea sb er sb er
su rin su rin ei ch ei ch
g ra g ra
ng e ng e
U 16 U 16
m ax m ax
4. ..2 4. ..2 ... 36 ... 36 . 20 . 20
0 m 0 m V D V D m m
A A C C
IP IP
6 5 6 5
T T
A A >7 0° >7 0°
C : C :
t >8 t >8
5° C 5° C
mm (in)
Caractéristiques techniques (câble et boîtier) et structure de commande
Longueur de câble 20 m (66 ft) (longueur fixe avec connecteurs)
Gamme de température -30 °C...+70 °C (-22 °F...+158 °F)
Protection IP65/67 (boîtier) ; IP68 (câble) selon CEI 60529
Matériaux Boîtier : AlSi12 ; presse-étoupe : laiton nickelé
Dimensions [mm (in)] 122x150x80 (4.8x5.91x3.15) / HxLxD
Agrément :
A Zone non Ex
1 ATEX II 2 G EEx ia IIC T6, ATEX II 3D
S FM IS Cl.I Div.1 Gr.A-D, Zone0
U CSA IS Cl.I Div.1 Gr.A-D, Zone0
N CSA General Purpose
K TIIS Ex ia IIC T6
C NEPSI Ex ia IIC T6/T5
G IECEx Zone1 Ex ia IIC T6/T5
Y Version spéciale
Câble :
1 20 m ; pour HART
5 20 m ; pour PROFIBUS PA/FOUNDATION Fieldbus
Y Version spéciale
Equipement complémentaire :
A Version de base
B Etrier de montage pour tube 1"/2"
Y Version spéciale
Marquage :
1 Repérage (TAG)
FHX40 - Désignation complète
Pour raccorder l'afficheur séparé FHX40, utilisez le câble adapté à la variante de communication de votre
appareil.
Montage mural
(sans étrier de montage)
Boîtier séparé
FHX40 (IP 65)
122
(4.8)
Câble
120 (4.72)
82 (3.23)
Micropilot M
Montage sur conduite
(étrier et plaque de montage
fournis en option,
voir structure de commande)
88
118 (4.65)
96 (3.78)
max. 80 (3.15)
min. 30 (1.18)
Tube
L00-FMxxxxxx-00-00-06-de-003
