Raccordement électrique

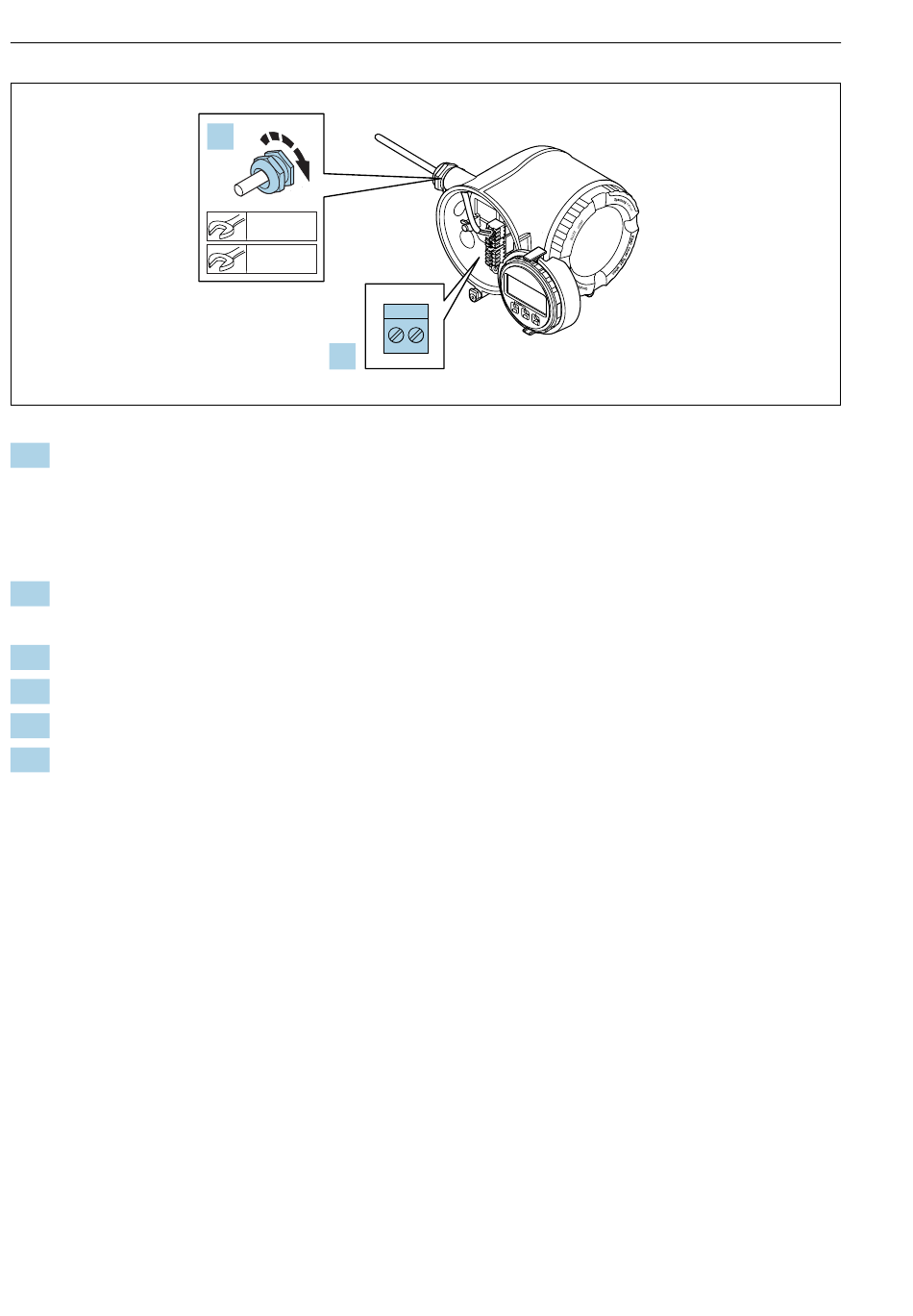

10. Raccorder le câble conformément à l' o ccupation des bornes .
 Occupation des bornes du câble de signal : L' o ccupation des bornes spécifique à
l' a ppareil est indiquée sur l' a utocollant dans le cache-bornes.
Occupation des bornes de l'alimentation : Autocollant dans le cache-bornes ou
→  17.
11. Serrer fermement les presse-étoupe.
 Ainsi se termine le raccordement du câble.
12. Fermer le cache-bornes.
13. Insérer le support du module d' a ffichage dans le compartiment de l' é lectronique.
14. Visser le couvercle du compartiment de raccordement.
15. Fixer le crampon de sécurité du couvercle du compartiment de raccordement.
20
11.
22 mm
24 mm
10.
E S
C
–
+
E
Proline 300 HART
A0029816
