Mise En Service Et Arrêt
1

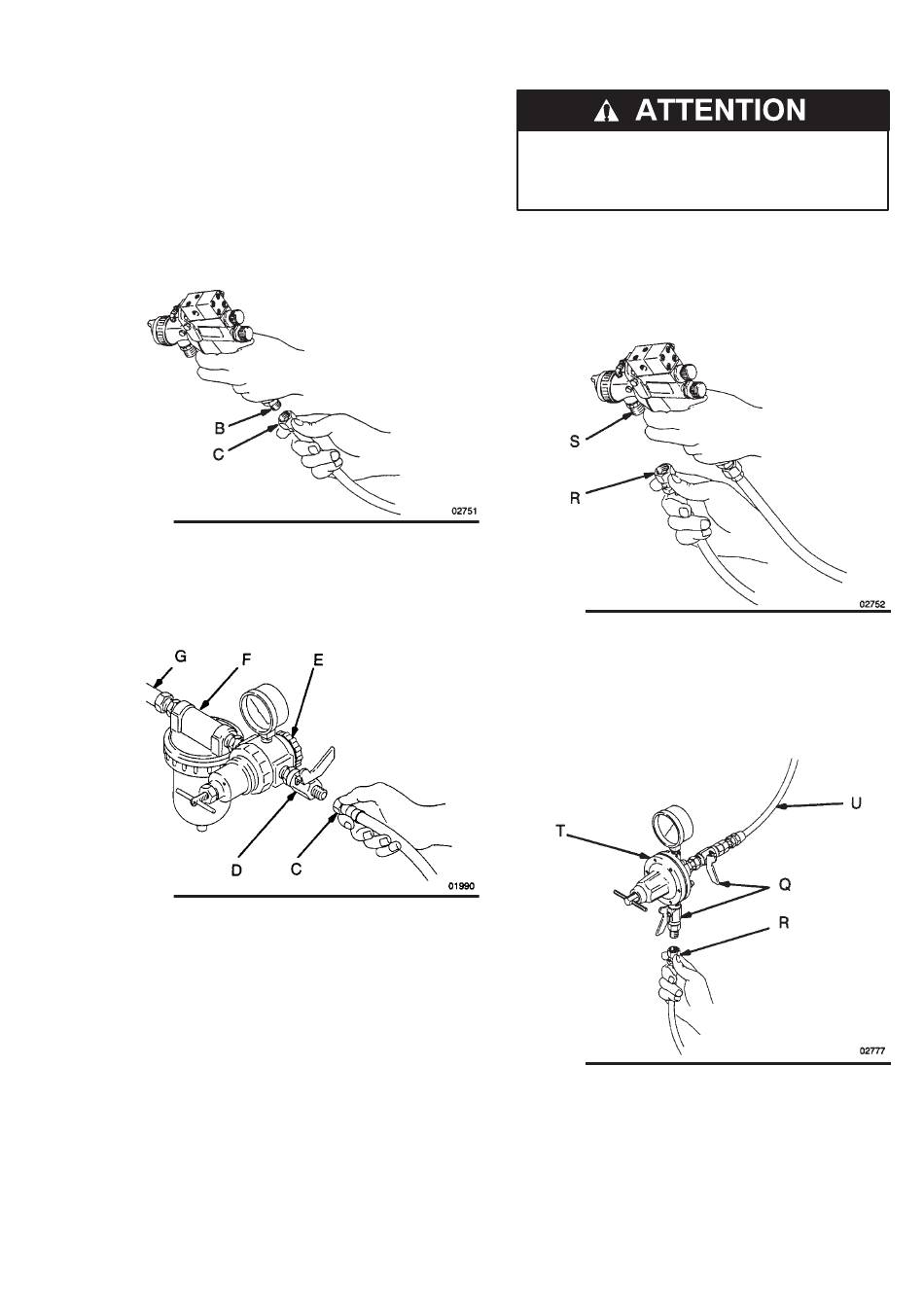

Branchement de la ligne d'air
.
REMARQUES :
D Monter un régulateur de pression d'air (G) sur la ligne
d'air du pistolet pour contrôler la pression d'air au
pistolet. Voir la Fig. 2.
D Si la source d'air régulé n'est pas équipée d'un filtre,
monter un filtre à air (H) sur la ligne d'air pour permettre
d'alimenter le pistolet en air sec et propre. Voir la Fig. 2.
A. Raccorder le flexible d'air (C) à l'entrée d'air 1/4 npsm
du pistolet (B). Voir la Fig. 1.Fig. 1.
Fig. 1
B. Raccorder l'autre extrémité du flexible d'air (C) à la
ligne d'alimentation en air régulé (G). Voir la Fig. 2.
REMARQUE: Sur la Fig. 2 sont illustrés le filtre (F), le
régulateur d'air (E) et le robinet d'arrêt d'air (D) montés sur
la ligne d'alimentation en air.
Fig. 2
2
Branchement du flexible d'activateur
.
REMARQUES:
D Avant de connecter la ligne produit, la rincer avec de
l'eau et la souffler avec de l'air comprimé.
D
En cas d'utilisation d'une pompe à membrane pour
délivrer la colle à plusieurs pistolets, on peut utiliser un
régulateur de produit (T) pour contrôler la pression
d'alimentation en produit de chaque pistolet. Voir la fig 4
En cas de cisaillement, certains composants de la colle
vont coaguler dans les régulateurs de pression.
S'informer des recommandations relatives aux
régulateurs auprès de son fournisseur de produits.
D Placer un filtre sur la ligne d'alimentation en produit pour
éliminer les grosses particules et autres sédiments et, ce
faisant, éviter toute obstruction de la buse produit.
A. Raccorder le flexible produit (R) à l'entrée de colle (S)
à filetage composé de 3/8–18 npsm (R3/8–19). Voir la
Fig. 3.
Fig. 3
B. Raccorder l'autre extrémité du flexible produit (R) à
une ligne d'alimentation en produit régulé (U) ou à un
réservoir sous pression (P). Voir la Fig. 4 ou le
schéma d'Installation type à la page 6.
REMARQUE: Sur la Fig. 4 sont illustrés le régulateur de
produit (T) et les robinets d'arrêt de produit (Q) montés sur
la ligne d'alimentation en produit (U).
Fig. 4
308–341 F
7
