1 - CHAUDIERES OLIO 3500 / OLIO 2500

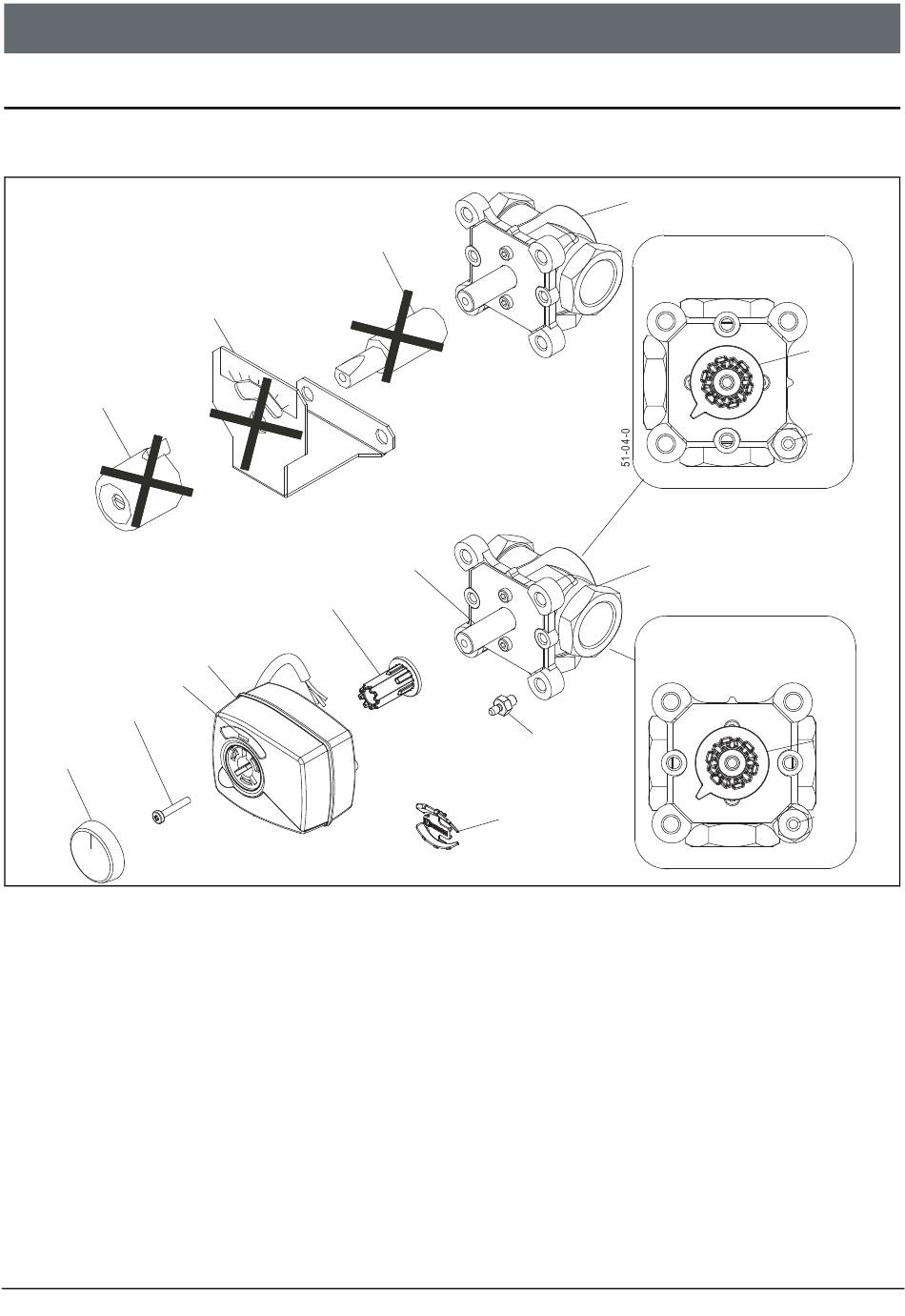

1.1 - Motorisation de la vanne mélangeuse
Fig. 2
11
6
1 .3
1 4
- Ouvrir la porte de façade de la chaudière,
- démonter le bouton de commande manuelle
(11) de la vanne mélangeuse (12)
- démonter le support (15) et la rallonge d'axe
(16),
- fixer la vis clips (1.2) (vis courte fournie avec
le moteur) en bas à droite de la vanne mé-
langeuse (12),
- engager l'accouplement (1.1) sur l'axe de la
vanne (13),
- orienter l'accouplement (1.1) en position mi-
lieu (voir détail),
- vérifier que le bouton du moteur (14) est bien
en position milieu (bouton enfoncé et bloqué
II - INSTALLATION
1 6
1 5
1 .1
1
1 3
1 .2
1 .4
en rotation) avant de mettre en place le mo-
teur (1) sur la vanne (12),
- mettre le moteur (1) en place (emplacement
(6) de la languette d'indication en haut) sans
faire tourner l'axe de la vanne, le clipser
sur la vis clips (1.2),
- ôter le bouton (14) sans le faire tourner;
- fixer le moteur (1) sur l'axe de la vanne à
l'aide de la vis de fixation (1.3) et remonter le
bouton en position bloquée,
- Choisir une des languettes (1.4) en fonction
de l'indication désirée et la placer dans son
logement (6),
- 5 -
1 2
Olio 3500
1 2
Olio 2500
1 .1
1 .2
1 .1
1 .2
