Cavaliers
Le NC2000 est muni de cavaliers qui sont accessibles de l'extérieur permettant la configuration des résistances de pola-
risation et de terminaison utilisées sur les deux ports de communication RS485.
L'installation d'un cavalier active la résistance associée sur le port de communication respectif. Pour désactiver une résis-
tance, retirez le cavalier (régler le cavalier sur une seule broche équivaut à le retirer).
Résistances de polarisation: Sur un réseau RS485 donné, les deux résistances de polarisation doivent être activées sur
un seul appareil. L'emplacement de cet appareil n'est pas important, tant qu'il n'y a qu'un seul appareil avec ses résistan-
ces activées. Les résistances de polarisation doivent alors être désactivées sur tous les autres appareils.
Résistances de terminaison: Sur un réseau RS485 donné, les résistances de terminaison des deux appareils aux ex-
trémités du réseau doivent être activées. Les résistances de terminaison de tous les autres appareil sur ce réseau doivent
alors être désactivées.
Voir le Guide de réseau Prolon ou le protocole RS485 pour plus de renseignements sur les résistances de polarisation et
de terminaison.
REV. 7.1.1 / PL-HRDW-NC2000-C/F-FR
RS485
OUT
RS485

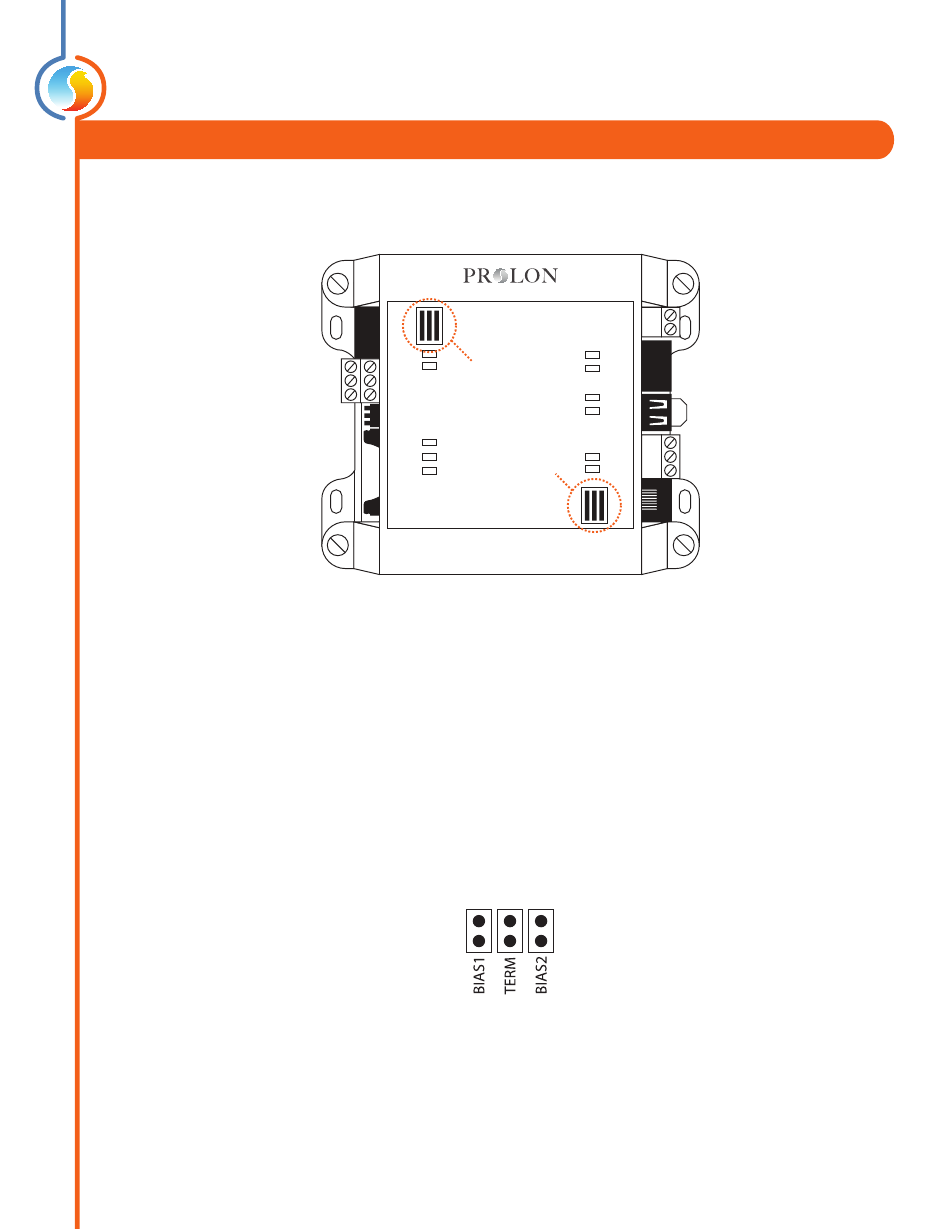

Figure 3 - Localisation des cavaliers EXTERNES
Figure 4 - Cavaliers
USB
RS485 IN
IN
7
