Témoins lumineux (LED)
Le NC2000 a une variété de LED visibles sur le capot avant qui sont liées aux différentes fonctions du régulateur. Chaque
LED est individuellement identifiée afin de permettre un diagnostic rapide de l'état ou de l'activité du régulateur.
Description:
•
: Le NC2000 reçoit du 24 VAC de la source
24 VAC
d'alimentation.
•
: Le NC2000 est en attente de recevoir une
UPDATE
mise à jour de programmation. Ce témoin lumineux
s'allumera pendant 5 secondes après le démarrage
pour indiquer une brève fenêtre au cours de la-
quelle le régulateur peut être mis à jour.
•
: Lorsque ce témoin lumineux clignote, le
HBEAT
NC2000 fonctionne normalement.
•
: Indique la réception de données
RS485 IN - REC
du bus réseau RS485 IN.
•
: Indique la transmission de données
RS485 IN - SND
de retour sur le bus réseau RS485 IN.
•
: Indique la réception de données du port
USB - REC
série USB.
REV. 7.1.1 / PL-HRDW-NC2000-C/F-FR
SND
REC
RS485 OUT
HBEAT
UPDATE
24VAC

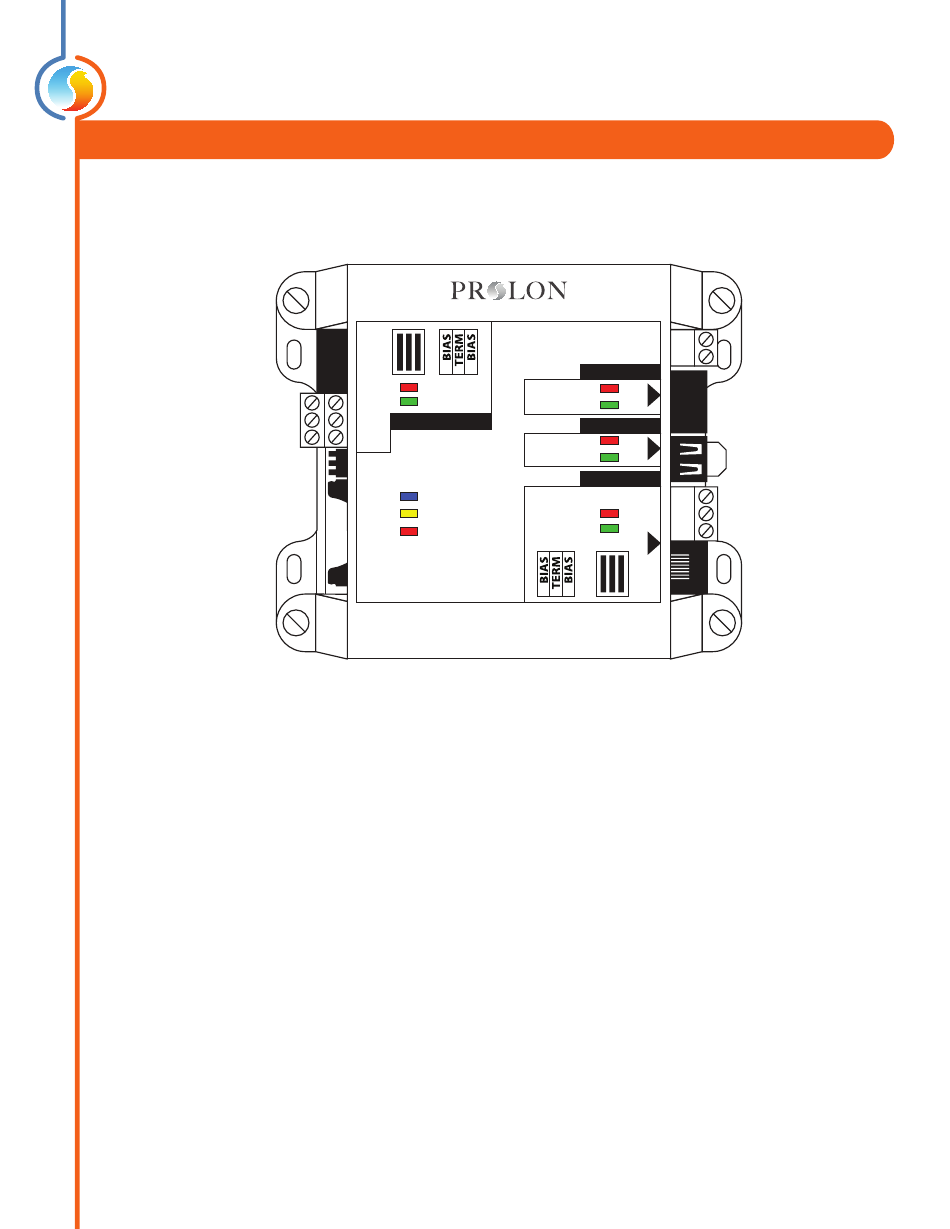

Figure 2 - Identification des témoins lumineux (LED)
ETHERNET
CONN
CABLE
USB
SND
REC
RS485 IN
SND
REC
•
: Indique la transmission de données de
USB - SND
retour sur le port série USB.
•
: Le NC2000 détecte électrique-
ETHERNET - CABLE
ment qu'un autre appareil Ethernet y est connecté
à l'aide d'un câble CAT5 sur sa prise Ethernet.
•
: Indique qu'une connexion TCP/
ETHERNET - CONN
IP a été ouverte sur le NC2000 via le port 502. N'in-
dique pas le statut de la communication infonua-
gique.
•
: Indique la réception de données
RS485 OUT - REC
du bus réseau RS485 OUT.
•
: Indique la transmission de don-
RS485 OUT - SND
nées de retour sur le bus réseau RS485 OUT.
6
