PRUDENCE
Le ressort est tendu quand il est en
place et peut causer des blessures en se
détendant.
Portez des lunettes de sécurité et retirez
le ressort avec précaution.
7.
Enlevez la courroie du tablier de l'embrayage et
de la butée d'embrayage
8.
Posez la courroie neuve.
9.
Posez le ressort de tension et le flexible
hydraulique inférieur.
10.
Remettez en place les bouchons de vidange
et serrez-les à un couple de 22 à 27 N·m (16
à 20 pi-lb).
11.
Faites l'appoint de liquide hydraulique jusqu'au
niveau correct.
12.
Remettez en place le bouchon du réservoir
hydraulique.
13.
Faites tourner le moteur pendant 10 minutes et
vérifiez que le liquide hydraulique est au niveau
correct.
(Figure
57).
Entretien des
commandes
Réglage des leviers de
commande de déplacement
Si les leviers de commande de déplacement ne
s'alignent pas horizontalement, réglez le levier de
commande de déplacement droit.
1.
Désengagez la PDF, amenez les leviers de
commande de déplacement à la position de
VERROUILLAGE AU POINT MORT
de stationnement.
2.
Avant de quitter la position d'utilisation, coupez
le moteur, enlevez la clé de contact et attendez
l'arrêt complet de toutes les pièces mobiles.
3.
Abaissez les leviers de commande de
déplacement hors de la position de
VERROUILLAGE AU POINT MORT
4.
Vérifiez si le levier de commande de
déplacement droit s'aligne horizontalement sur
le levier de commande de déplacement gauche
(Figure
58).
1. Levier de commande de
déplacement gauche
2. Levier de commande
de déplacement droit en
position de verrouillage au
point mort
5.
Pour régler les leviers de commande de
déplacement horizontalement, vous devez
régler la came.
6.
Dégagez le coussin de l'arrière de la machine.
7.
Desserrez l'écrou de fixation de la came
59).
44
et serrez le frein
(Figure
58).

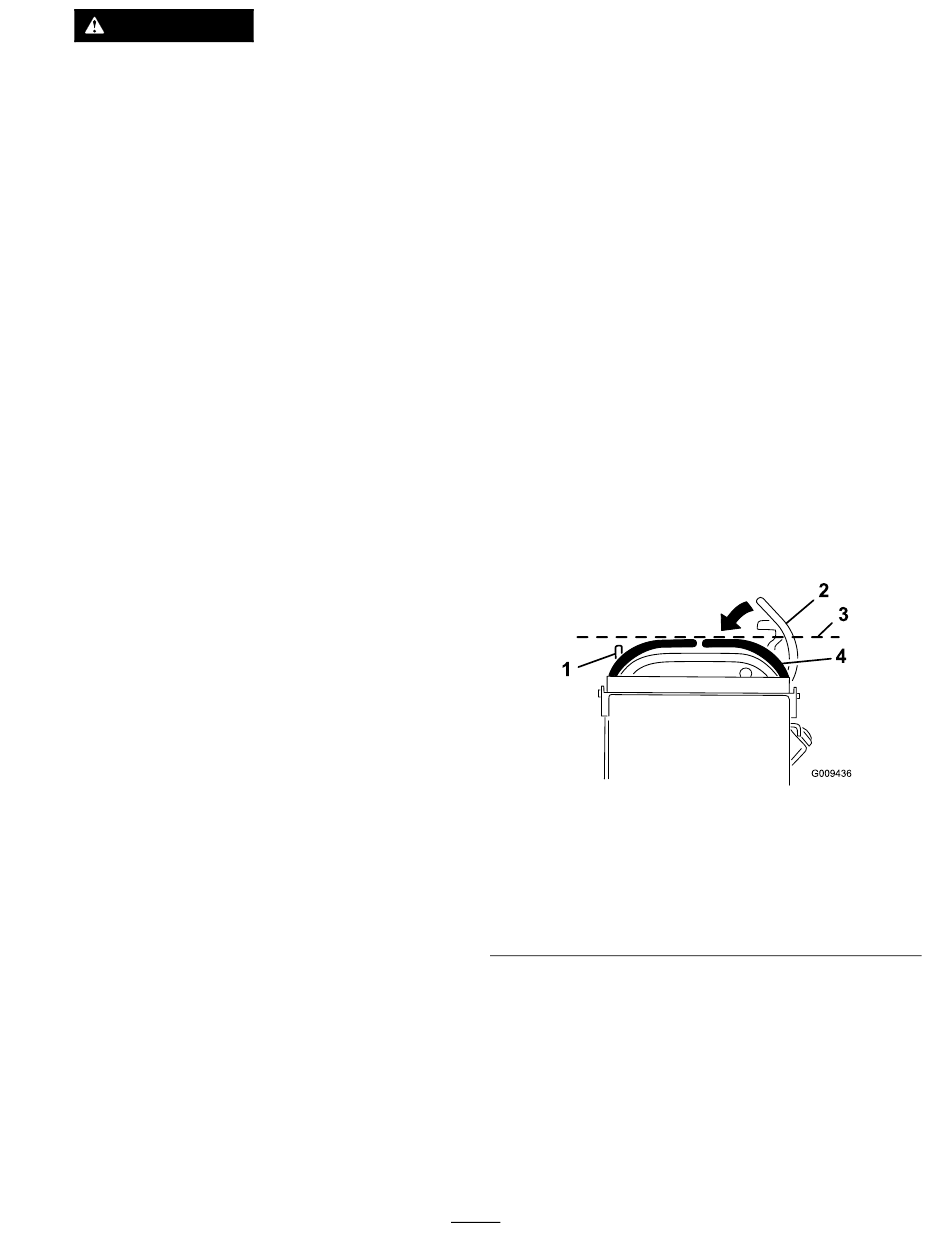

Figure 58
3. Vérifier l'alignement
horizontal ici
4. Levier de commande de
déplacement droit
g009436
(Figure
