9011057 OXIMO 10 : CCp24_32regOXIMORTS 18/01/10 18:20 Page1

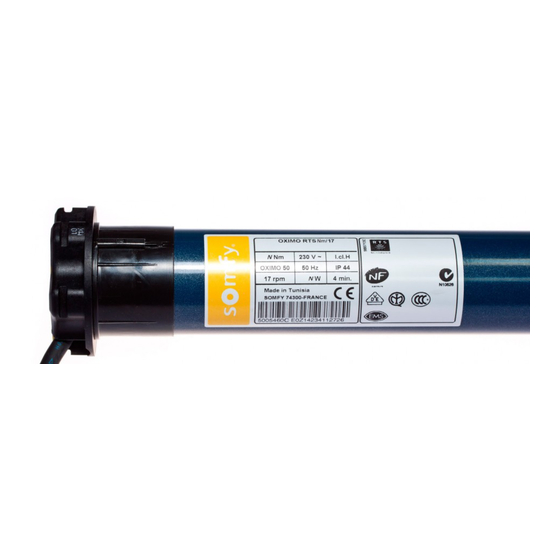

Oximo RTS
Motorisation "intelligente"
pour volets roulants

Publicité

loading

Sommaire des Matières pour SOMFY Oximo RTS Serie

  • Page 1 9011057 OXIMO 10 : CCp24_32regOXIMORTS 18/01/10 18:20 Page1 Oximo RTS Motorisation “intelligente” pour volets roulants...
  • Page 2 UNIVERSEL Un seul moteur pour tous les volets roulants avec une seule ergo- nomie de réglage depuis l’émetteur RTS SOMFY DRIVE CONTROL Analyse électronique permanent du couple moteur : - Réduction des interventions chantier grâce au recalage automa- tique ou par simple coupure de courant.
  • Page 3 9011057 OXIMO 10 : CCp24_32regOXIMORTS 18/01/10 18:20 Page3 REGLAGE DU MOTEUR OXIMO RTS Pré-affecter un émetteur de réglage Seul 1 volet roulant est sous tension Bref mouvement Vérification du sens de mouvement du volet roulant Inversion du sens de mouvement du volet roulant - si nécessaire Bref mouvement Voir équipement du volet p4 Tous les réglages s’effectuent avec un émetteur type Telis ou Centralis...
  • Page 4 9011057 OXIMO 10 : CCp24_32regOXIMORTS 18/01/10 18:20 Page4 REGLAGE DU MOTEUR OXIMO RTS Equipement du volet roulant Attache rigide Attache rigide ou verrou ou verrou Butée Pas de butée sur lame finale sur lame finale Réglage automatique Réglage du point haut uniquement Sangle Sangle ou clinquant...
  • Page 5 9011057 OXIMO 10 : CCp24_32regOXIMORTS 18/01/10 18:20 Page5 REGLAGE DU MOTEUR OXIMO RTS Réglage automatique Bref mouvement Bref mouvement - OK Réglage uniquement de la position d’arrêt haute Validation des réglages Bref mouvement - OK...
  • Page 6 9011057 OXIMO 10 : CCp24_32regOXIMORTS 18/01/10 18:20 Page6 REGLAGE DU MOTEUR OXIMO RTS Réglage uniquement de la position d’arrêt basse Validation des réglages Bref mouvement - OK...
  • Page 7 9011057 OXIMO 10 : CCp24_32regOXIMORTS 18/01/10 18:20 Page7 REGLAGE DU MOTEUR OXIMO RTS Réglage des points haut et bas : réglage de la position basse. Aller à la position basse Réglage de la position d’arrêt haute Ajustez si nécessaire Validation des réglages - test Bref mouvement Codez l’émetteur de réglage <...
  • Page 8: Reajustement Des Fins De Course Oximo Rts

    9011057 OXIMO 10 : CCp24_32regOXIMORTS 18/01/10 18:20 Page8 REAJUSTEMENT DES FINS DE COURSE OXIMO RTS Equipement du volet roulant Attache rigide Attache rigide ou verrou ou verrou Pas de butée sur lame finale Butée sur lame finale Réajustement du point haut Réajustement automatique Réajustement automatique du point bas Sangle...
  • Page 9 9011057 OXIMO 10 : CCp24_32regOXIMORTS 18/01/10 18:20 Page9 REAJUSTEMENT DES FINS DE COURSE OXIMO RTS Réajustement de la position d’arrêt basse Bref mouvement Ancienne position basse Ajustez la nouvelle position basse Bref mouvement Réajustement de la position d’arrêt haute Bref mouvement Ancienne position haute Ajustez la nouvelle position haute Bref mouvement...
  • Page 10 9011057 OXIMO 10 : CCp24_32regOXIMORTS 18/01/10 18:20 Page10 POSITION FAVORITE* OXIMO RTS Modification Bref mouvement - OK Arrêt à la position favorite souhaitée Effacement Ancienne position favorite Bref mouvement Utilisation L’OXIMO RTS est compatible avec le capteur SOLIRIS RTS, fonction soleil uniquement. Position favorite : par exemple position “lames ajourées”.
  • Page 11 9011057 OXIMO 10 : CCp24_32regOXIMORTS 18/01/10 18:20 Page11 Changement du sens de rotation après réglage Placé le volet dans une position autre que ses Bref mouvement fins de courses ou sa position favorite (my) Bref mouvement : p le sens de rotation est modifié Vérification du nouveau sens de rotation Mettre le moteur RTS en mode programmation Moteur...
  • Page 12 8h00 à 12h30 et de 13h30 à 18h00, le vendredi de 8h00 à 12h30 et de 13h30 à 17h00 (-> hors fermeture annuelle et jours fériés : plus d’informations sur somfy.fr). C’est aussi un fax 08 2000 2074 et une adresse e-mail actipro@somfy.com...
