DFY 71, 90, 112
Contact
Raccordement Conducteur
1
Phase U
2
Phase V
3
Phase W
Mise à la terre
Resolver / TF/TH
Contact
Raccordement
1
R1
Référence
2
R2
3
S1
Cosinus
4
S3
5
S2
Sinus
6
S4
9
Protection
TH/TF
thermique
10
moteur
Les connecteurs pour l'alimentation du moteur (dans le cas d'un DFS 56 .. B, un même connecteur
moteur et frein) et pour le raccordement du resolver et de la protection thermique du moteur TF/TH
(DFS 56 : uniquement TF) sont à câbler par l'utilisateur. SEW-USOCOME propose également des
connecteurs pré-câblés (type et longueur de câble sur demande).
• Les contacts à douille se présentent sous forme de contacts de sertissage (exception : le raccor-
dement du moteur via SM46 se fait par contacts à souder). Pour le sertissage, n'utiliser que des
outils spécialement adaptés.
• Dénuder les câbles de raccordement sur toute la longueur A (voir Tableau 1 en Annexe).
• Ne démonter les contacts à douille mal installés qu'avec les outils de démontage appropriés.
• Bloquer le connecteur rapide avec un écrou d'accouplement.
3.3
Raccordement du frein
Le frein est débloqué électriquement ; le freinage se fait mécaniquement après coupure de l'alimen-
tation du moteur. Sauf cas particulier, le frein ne doit servir que pour effectuer des arrêts d'urgence
de la machine et ne doit pas être utilisé pour l'arrêt "normal" de l'axe.
Attention
Respecter les instructions des organismes professionnels correspondants concernant la sécu-
rité en cas de rupture de phase et sa répercussion sur le branchement !
Remarque
Contrôler les sections de câbles - Courants d'alimentation du frein, voir Tableau 3 en Annexe.
Notice d'exploitation Servomoteurs synchrones DFS/DFY
DFY 90
DFY 112 S / DFY 112 M
1
2
1
3
YE/GN
5
4

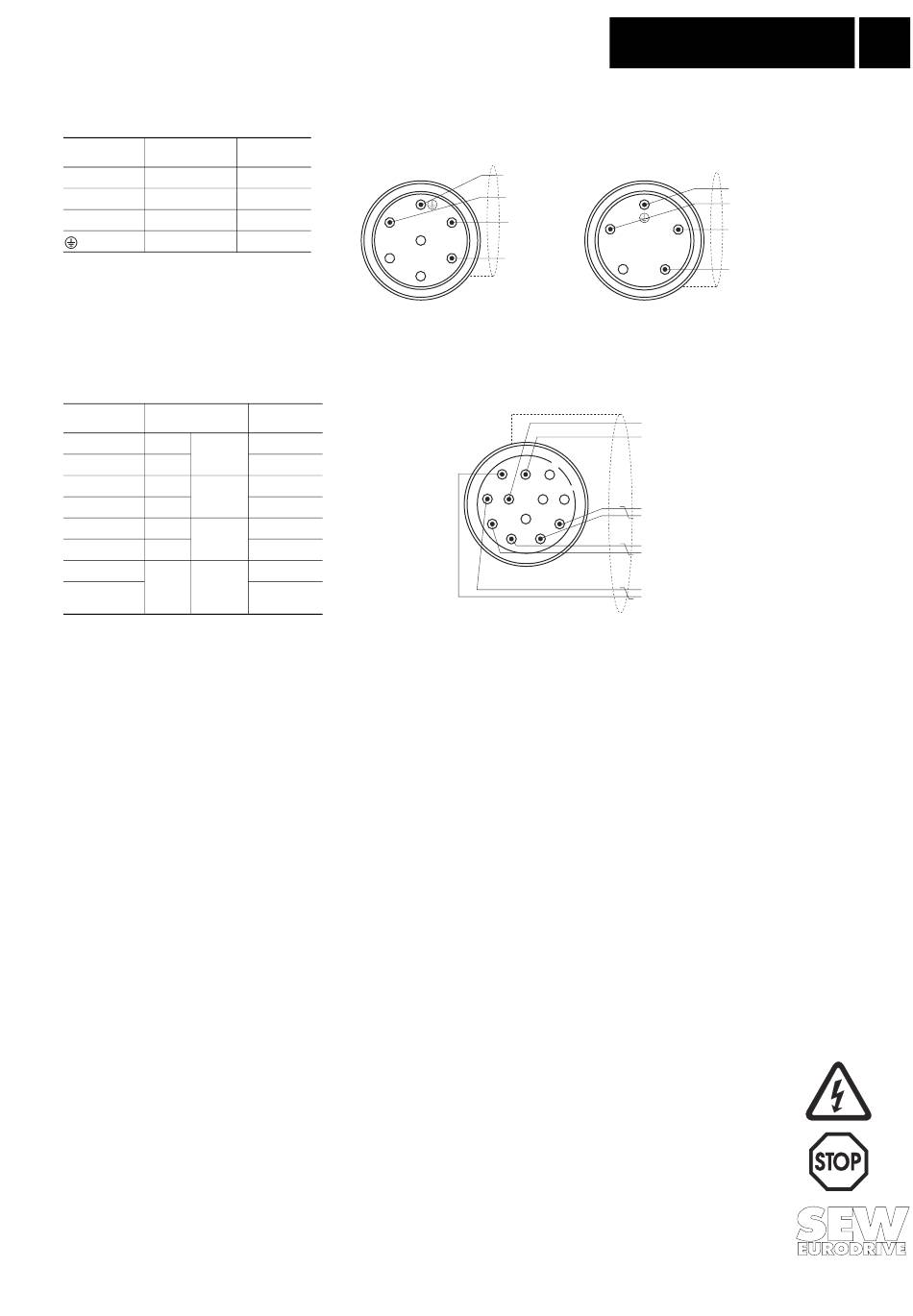

Fig. 7 : Connecteur pour alimentation DFY 71, 90, 112
Conducteur
PK
GY
RD
BU
YE
GN
WH
BN
Fig. 8 : Raccordement resolver
DFY 71
DFY 112 ML / DFY 112 L
PE
U
V
2
6
W
3
9
8
1
7
10
2
12
11
6
3
5
4
Raccordement électrique
PE
U
1
V
2
3
W
4
00065BXX
10
TH/TF
9
6 S4
5 S2
4 S3
3 S1
2 R2
1 R1
00067CXX
3
9
