Les vis de montage pouvant éventuellement déborder le disque de freinage, risquent d'endom-
mager le porte-garnitures.
– Retirer les vis de montage.
– Serrer les vis à tête cylindrique.
– Insérer le bouchon cuvette (301/21) dans le corps de bobine.
– Exécution sans déblocage manuel : obturer les perçages du corps de bobine avec des bou-
chons (28/21).
6.5
Montage du déblocage manuel
– Insérer les deux passe-fils (47/21) dans les perçages du corps de bobine.
– Fixer l'étrier de déblocage (53/21), les ressorts correspondants (57/21), les rondelles (302/21)
et les écrous (58/21) sur le corps de bobine à l'aide des goujons (56/21). Le jeu nécessaire
entre les écrous et l'étrier doit être de 2 mm.
– Monter le levier (51/21) sur l'étrier de déblocage.
6.6
Raccordement électrique
Raccorder le connecteur coudé (303/21) selon le schéma de branchement du chapitre 3.3. Le frein
est alors prêt à fonctionner. Contrôler le comportement du frein par des mises sous tension suc-
cessives.
2
107 105
11
3
9
106
7
103 101 100 16

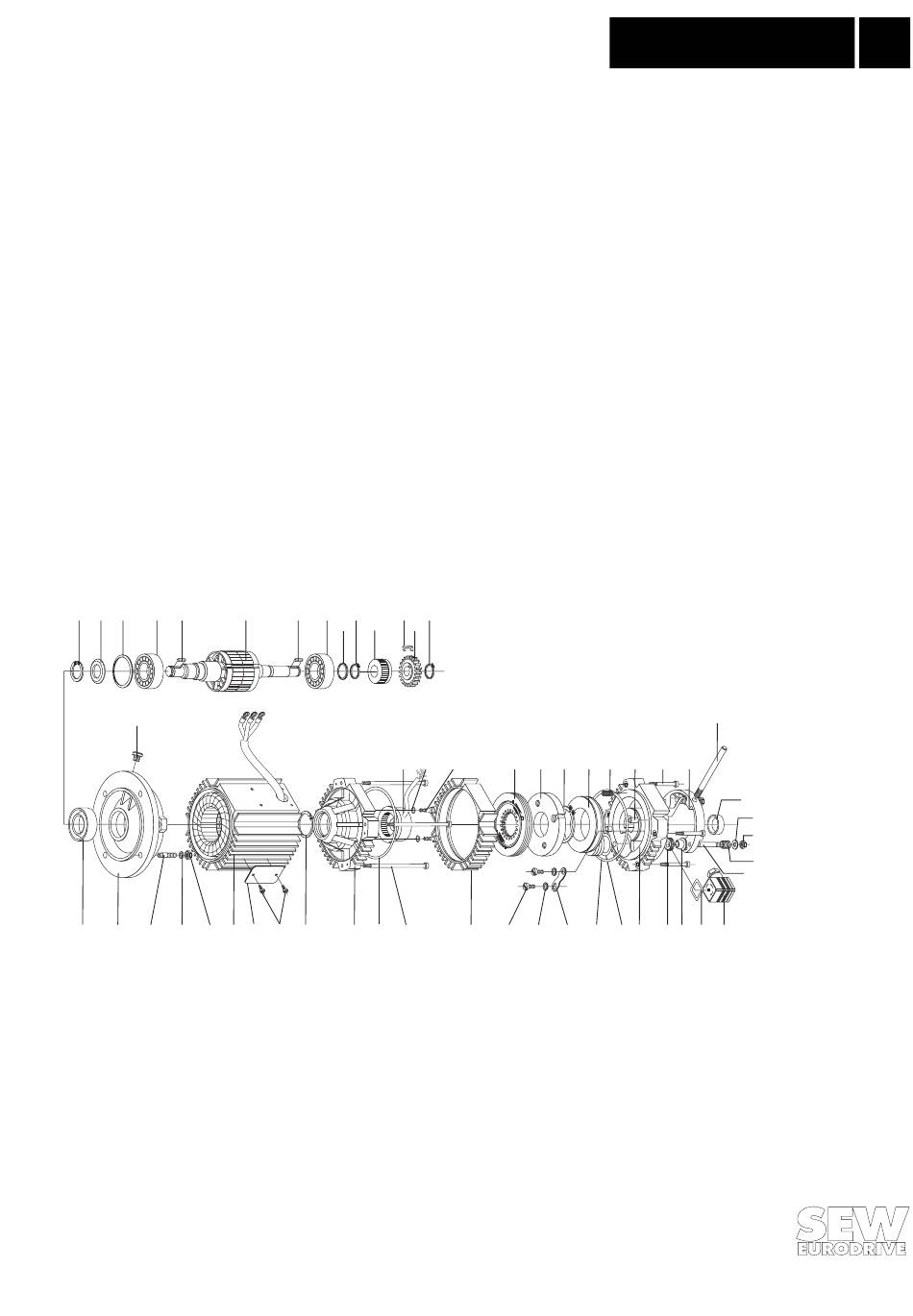

Fig. 21 : Moteur DFY avec frein
Notice d'exploitation Servomoteurs synchrones DFS/DFY
1
71
44
40
69
43
305
70
305
108 109
289
42
392
13
62
307 306
68
49
285
286
299
295
310
294
393
Montage ultérieur du frein
sur DFY71 ... DFY112
51
265 300
213
53
301
302
58
57
56
281
54
47
28
31
303
00208CXX
6
21
