Installation / Montage
2.1
Avant de commencer
Si le moteur n'est pas installé tout de suite, le stocker dans un local sec et à l'abri de la poussière
dont la température se situe entre - 20 °C et + 40 °C.
Avant d'installer le moteur, vérifier si :
• les indications de la plaque signalétique du groupe correspondent aux caractéristiques du réseau
• l'appareil n'a subi aucun dommage durant le transport ou la période de stockage
• les conditions environnantes suivantes sont remplies :
Exécution standard
Exécution spéciale
Outils et accessoires nécessaires pour le montage
• les outils usuels
• un arrache-moyeu
• en cas d'utilisation de douilles de fin de câble : pince coupante et douilles de fin de câble (sans
collet isolant, DIN 46228, partie 1, matière E-Cu)
Le cas échéant :
• une pince à sertir (pour connecteur rapide)
• un outil de démontage
2.2
Travaux préliminaires après un stockage prolongé
Après un stockage prolongé, vérifier si le taux
d'humidité du moteur n'est pas trop élevé. Pour
cela, mesurer la résistance d'isolement du bobi-
nage moteur (U, V, W par rapport au carter) (ten-
sion de mesure 500 V
DC
Remarque : La résistance d'isolement dépend
fortement de la température ! Si la résistance
n'est pas suffisante, le moteur doit être sêché par
du personnel qualifié.
Le séchage est terminé lorsque la résistance
d'isolement a atteint sa valeur minimale (Fig. 1).
Sur la boîte à bornes/le connecteur rapide, vérifier
les points suivants :
– Pas d'humidité ou de poussière à l'intérieur des boîtiers
– Pas de traces de corrosion sur les éléments de
raccordement et de fixation
– Etanchéité correcte au niveau des joints
– Presses-étoupes étanches
Si nécessaire, nettoyer ou remplacer les pièces
défectueuses.
1. En cas d'installation d'un codeur angulaire absolu AV1Y en exécution standard, la plage de température admissible est réduite
à - 15 °C ... + 40 °C ; tenir également compte des températures admissibles pour le réducteur (voir Notice pour réducteurs).
Notice d'exploitation Servomoteurs synchrones DFS/DFY
Pas de risque de contacts avec des produits tels que huiles,
acides, gaz, vapeurs, rayonnements, etc.
L'humidité de l'air ne dépasse pas 85 % pour empêcher la condensation.
Valeurs admissibles sans réduction de puissance :
– Température ambiante se situant entre – 25 °C et + 40 °C
– Altitude d'utilisation = 1000 m au-dessus du niveau de la mer max.
Pour des conditions environnantes particulières, tenir compte
des indications des documents de détermination.
).
.

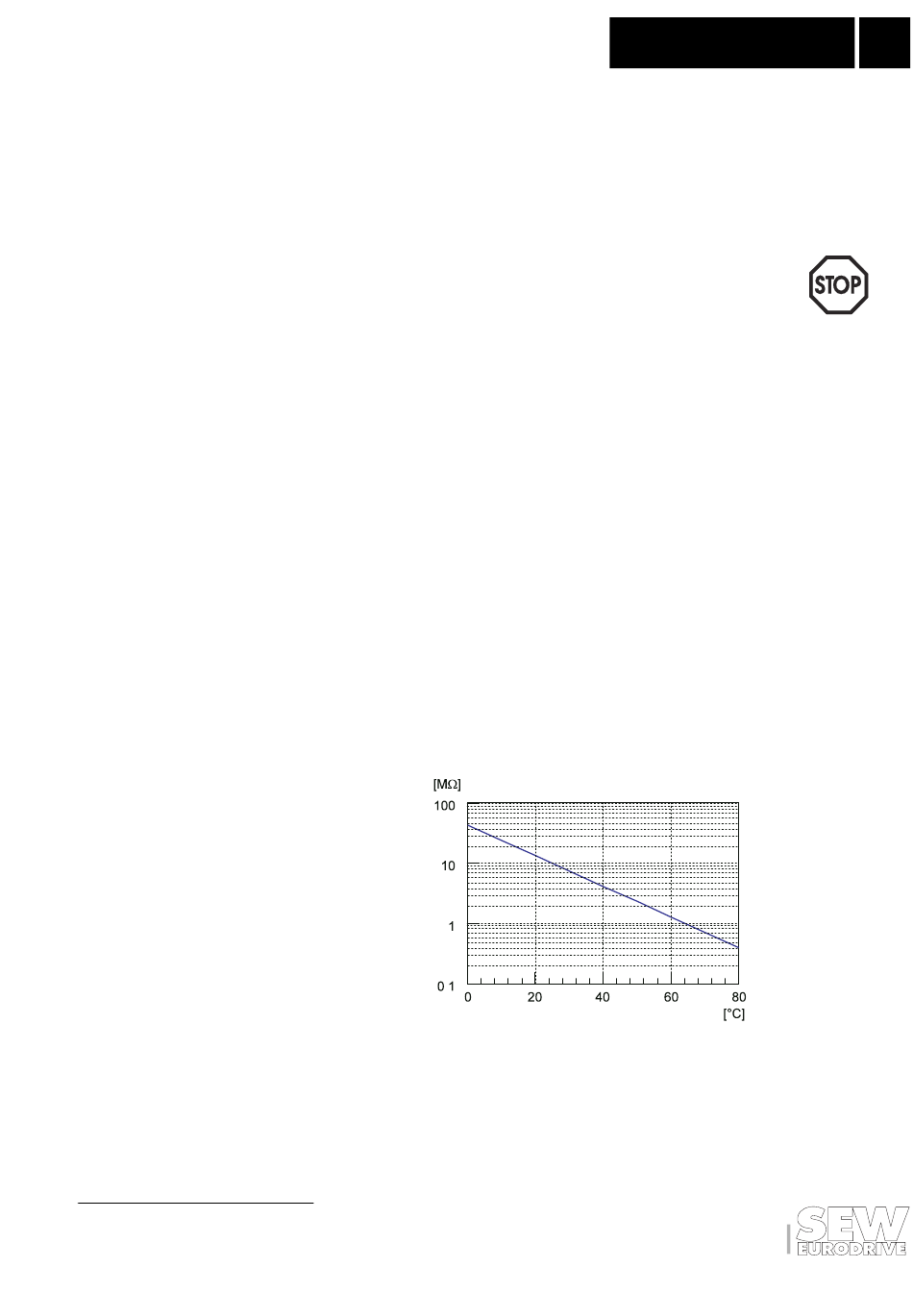

Fig. 1 : Résistance d'isolement minimale
Installation / Montage
1
00056AXX
2
