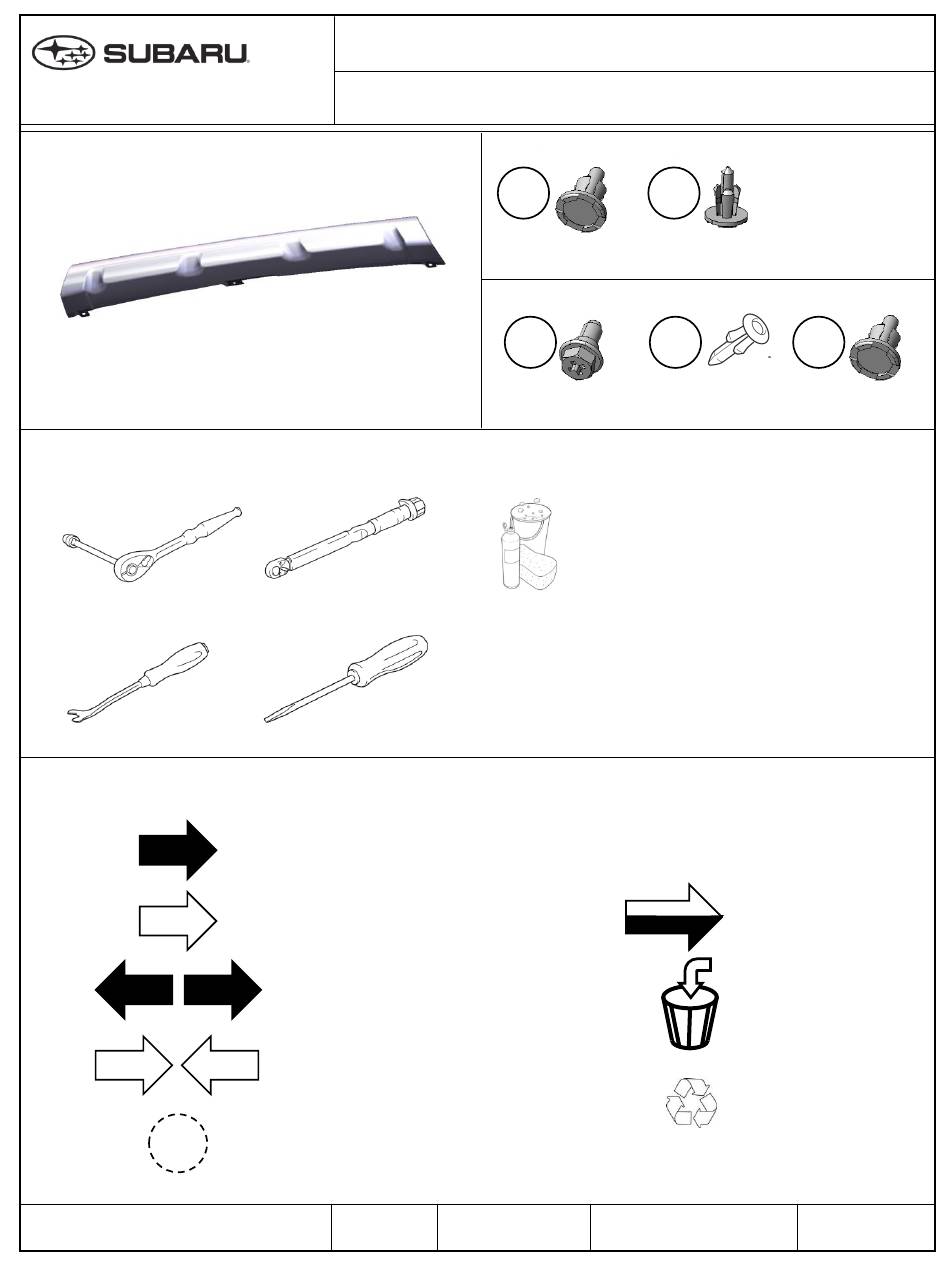

INSTRUCTIONS D'INSTALLATION
CONTENU DE LA TROUSSE :
OUTILS REQUIS :
Cliquet et douille (10 mm)
Outil de dépose d'agrafe
SIGNIFICATIONS DES SYMBOLES :
DESCRIPTION:
Protection sous-jacente
N
DE PIÈCE :
O
DESCRIPTION :
Clé dynamométrique
Tournevis à tête plate
: Enlever
: Installer
: Débrancher
: Brancher
: Emplacement d'une
agrafe ou d'une vis
ISSUE: 00
57734AN00A
Protection sous-jacente avant
ARTICLES REQUIS :
a
1x agrafe
90914007
ARTICLES FACUTATIFS
c
2x vis
904500031S
Savon
DATE: July 2019
SUBARU OF AMERICA
b
2x agrafes
909140063
:
Réutiliser les pièces existantes
e
d
13x agrafes
6x agrafes
909140063
909140007
: Couple de serrage
T
(Torque)
: Desserrer
: Jeter
: Réutiliser
PAGE 1
Publicité
Manuels Connexes pour Subaru 57734AN00A
Sommaire des Matières pour Subaru 57734AN00A
- Page 1 SIGNIFICATIONS DES SYMBOLES : : Enlever : Couple de serrage (Torque) : Desserrer : Installer : Débrancher : Jeter : Brancher : Réutiliser : Emplacement d'une agrafe ou d'une vis DESCRIPTION: ISSUE: 00 DATE: July 2019 PAGE 1 SUBARU OF AMERICA Protection sous-jacente...
-
Page 2: Côtés Droit Et Gauche
D ébrancher le câble de mise à la masse de la batterie. Côtés droit et gauche d x6 Protection sous-jacente VERSION : 00 DESCRIPTION: DATE : Juilet 2019 PAGE 2 SUBARU OF AMERICA... - Page 3 Protection sous-jacente VERSION : 00 DESCRIPTION : DATE: JUILLET 2019 PAGE 3 SUBARU OF AMERICA...
- Page 4 (1) Tirer sur le garde-boue et vérifier la position du faisceau de fils du phare antibrouillard (uniquement pour les véhicules (2) Tout en pesant sur le dispositif de verrouillage, débrancher le connecteur avec phares antibrouillards) Protection sous-jacente DESCRIPTION : VERSION : 00 DATE: Juillet 2019 PAGE 4 SUBARU OF AMERICA...
- Page 5 Protection sous-jacente VERSION : 00 DESCRIPTION : DATE : Juillet 2019 PAGE 5 SUBARU OF AMERICA...
-
Page 6: Couple De Serrage
L'illustration montre le côté droit Pattes Pattes Connecteurs (seulement pour véhicules avec phares antibrouillards) Couple de serrage 66 po-lb ± 18 po-lb (7,5 N·m ± 2 N·m Protection sous-jacente VERSION : 00 DESCRIPTION : DATE : Juillet 2019 PAGE 6 SUBARU OF AMERICA... - Page 7 L'image montre le côté droit L'image montre le côté droit Protection sous-jacente VERSION : 00 DESCRIPTION: DATE : Juillet 2019 PAGE 7 SUBARU OF AMERICA...
-
Page 8: Raccorder Le Câble De Mise À La Masse De La Batterie
Côtés droit et gauche Raccorder le câble de mise à la masse de la batterie Protection sous-jacente VERSION : 00 DESCRIPTION : DATE : Juillet 2019 PAGE 8 SUBARU OF AMERICA...
