6

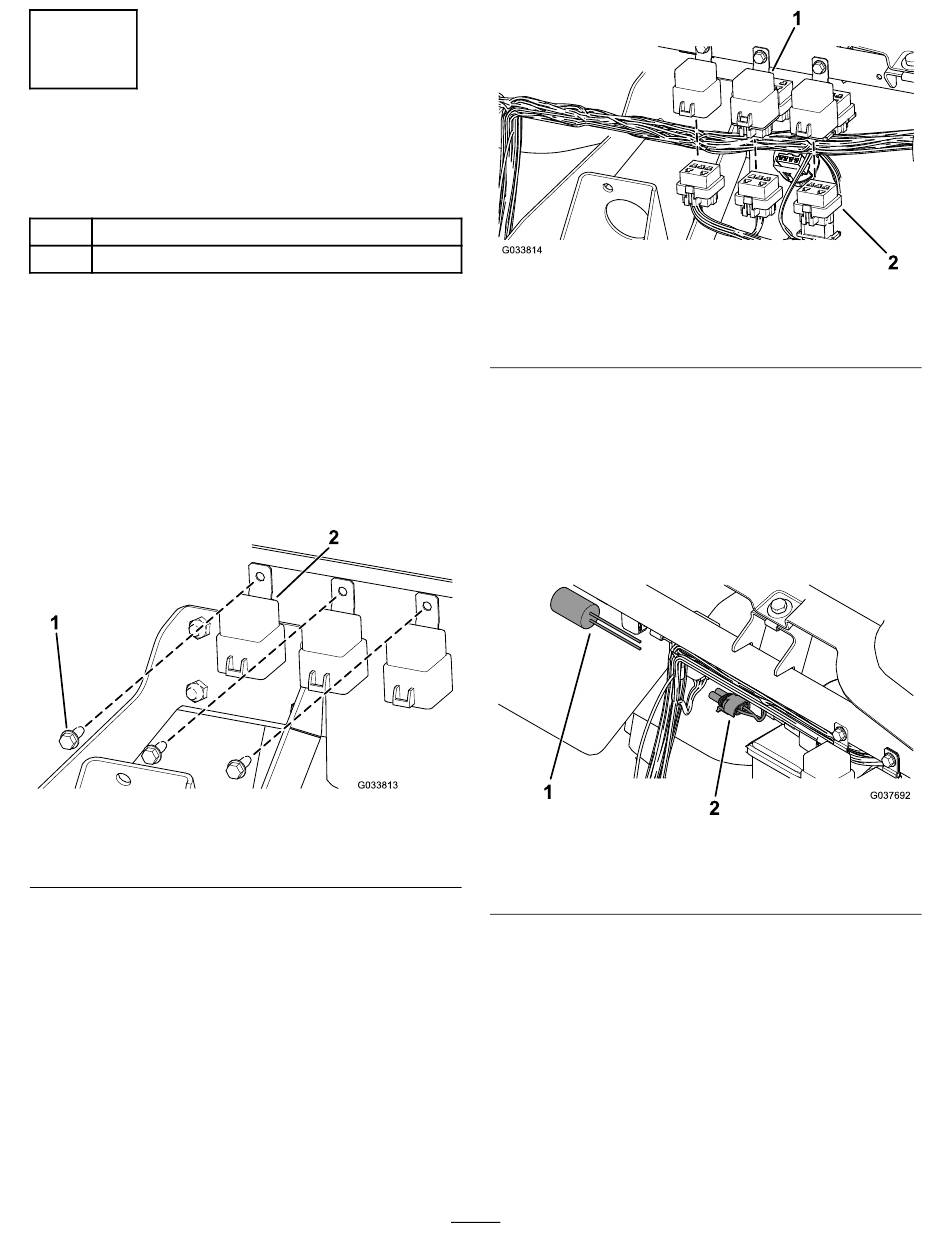

Montage des relais et du
temporisateur existant
Pièces nécessaires pour cette opération:
3
Relais
3
Vis à tête hexagonale (¼" x 5/8")
Procédure
1. Fixez les 3 relais dans le cadre du panneau de
commande à l'aide de 3 vis à tête hexagonale (¼" x
5/8"), comme montré à la
Remarque: Des trous sont prévus à l'arrière du cadre
du panneau de commande pour monter les relais.
Si un autre accessoire est déjà monté, vous pouvez
choisir n'importe quelle série de 3 trous dans le cadre
du panneau de commande pour monter les relais.
1. Vis à tête hexagonale (¼"
x 5/8")
2. Branchez les connecteurs du faisceau de câblage aux 3
relais
(Figure
8).
Figure
7.
Figure 7
2. Relais
1. Relais
3. Débranchez le temporisateur existant et branchez le
nouveau connecteur de faisceau étiqueté « removed
timer connector on front harness » (connecteur
de temporisateur retiré sur faisceau avant) à cet
emplacement.
4. Branchez le temporisateur existant au nouveau
connecteur de faisceau étiqueté « one second delay
module » (module de temporisation d'une seconde)
(Figure
9).
g033813
1. Temporisateur existant
5. Attachez le faisceau au cadre du panneau de commande
avec des serre-câbles.
6
Figure 8
2. Connecteur du faisceau
de câblage
Figure 9
2. Connecteur étiqueté « one
second delay module »
g033814
g037692
