Utilisation des sondes E-Series E9320 3

Mesure EDGE

Vous accédez à la configuration EDGE en appuyant sur et en utilisant
les touches et pour sélectionner EDGE. Appuyer sur Confirm valide
cette sélection.
La norme EDGE (Enhanced Data for Global Evolution ou Enhanced Data for
GSM Evolution) est un perfectionnement de la norme GSM. Le type de
modulation est 8PSK. Comme EDGE n'a pas de modulation GMSK à amplitude
constante comme le GSM, le rapport crête-à-moyenne peut être intéressant.
Ce préréglage prépare le wattmètre à une mesure de puissance
crête-à-moyenne dans une salve RF GSM. Le déclenchement est réalisé au
moyen du flanc montant de la salve. La partie 'utile' de la salve GSM dure
542,8 μs avec un temps de montée de 28 μs Lorsque le wattmètre se déclenche
pendant la transition de puissance montante, la porte de mesure est
configurée de façon à mesurer la puissance moyenne sur une période de 520
μs, 20 μs après le déclenchement.

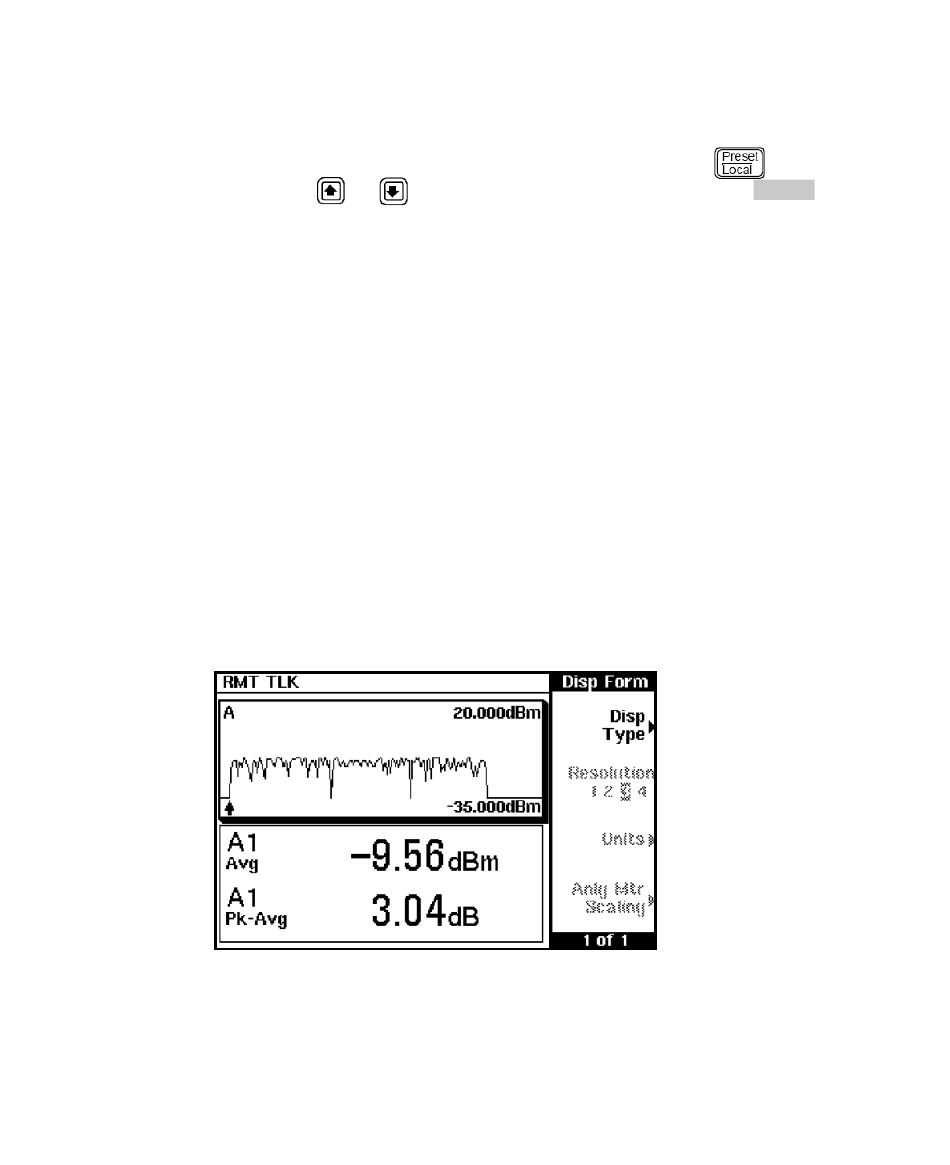

L'affichage (Figure 3-35) est configuré pour indiquer les résultats crête et
crête-à-moyenne dans la fenêtre inférieure au format numérique. La fenêtre
supérieure, quant à elle, affiche la trace de puissance commençant 40 μs avant
le déclenchement.
Figure 3-35 Affichage de mesure EDGE
EPM-P Series Manuel de l'utilisateur 121
