4�1�3�2� Montage du capteur
Reportez-vous à la section « 2�1� Manipulation et installation du capteur » à la page 10 pour savoir comment
monter les capteurs QE2008-W sur n'importe quelle surface ferromagnétique.
Pour cette mesure, il suffit qu'un seul capteur soit monté sur un seul tirant, et il n'est pas obligatoire de monter
deux capteurs QE2008-W sur chacun des quatre colonne de la machine. Cependant, nous recommandons de mon-
ter les capteurs comme suit et d'effectuer un cycle d'injection, afin d'identifier celui qui fournit le « meilleur signal »,
puis de se concentrer uniquement sur le capteur sélectionné, en désactivant les capteurs inutiles.

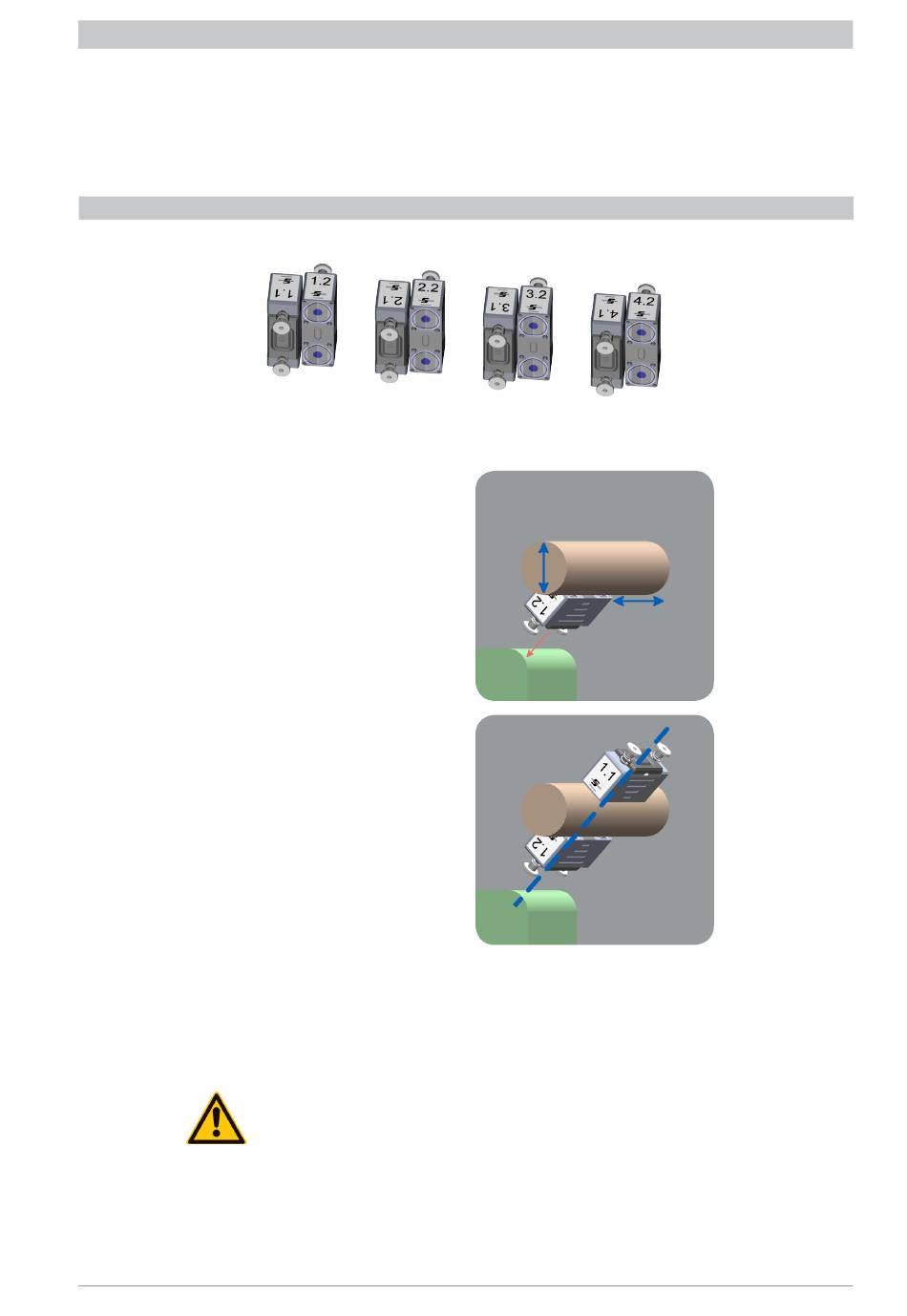

Procédure
• Sélectionnez une paire de capteurs QE2008-W.
• Sélectionnez l'un des quatre colonne de la machine
sur lequel monter les capteurs sélectionnés.
• Montez un capteur sur le tirant en le plaçant loin du
plateau de serrage à une distance au moins égale au
diamètre du tirant. Ce placement assure une mesure
régulière et correcte de la déformation du tirant.
• Montez le deuxième capteur à environ 180° du pre-
mier.
• Répétez la procédure de montage pour le reste des
colonne (un couple de capteurs par tirant).
- Les capteurs doivent être positionnés parallèlement au tirant !
- Montez les capteurs lorsqu'aucune charge n'est appliquée
(par ex�, aucune force appliquée sur l'objet/le moule ouvert)�
En faisant fonctionner la machine de manière lente et contrôlée,
assurez-vous que
- les capteurs ne gênent pas le fonctionnement normal de la machine ;
- l'intégrité des capteurs n'est pas compromise�
Sous réserve de modifications techniques
