4�1�3�1� Conditions préalables à la mesure
La mesure du profil de pression de la cavité à l'aide du QE2008-W est une mesure indirecte de la pression sur les
colonne de la presse. Le concept physique de base sous-jacent à la mesure est le suivant : une pression (P),
lorsqu'elle est appliquée à une surface (A), génère une force (F). Dans le cas des machines de moulage par injec-
tion, ces paramètres sont la pression de maintien et la surface de la cavité projetée sur le moule.
On constate immédiatement que plus la pression de maintien est forte et plus la pièce produite est grande,
plus la force générée est élevée.
Pour une mesure indirecte du profil de pression de la cavité, il est impératif que cette force soit suffisamment élevée
pour générer un allongement sensible des colonne.
La valeur de consigne de la force de serrage est directement liée à l'allongement des colonne et doit être sélec-
tionnée avec soin : il est important que la force de serrage ne soit pas trop élevée (S1) afin d'éviter de trop solliciter
le moule et les colonne et de prévenir les problèmes d'aération et les surconsommations d'énergie. En revanche, il
est également important que force de serrage ne soit pas trop faible (S3), afin d'éviter la séparation des moules et le
flashing des pièces qui en résulte lors de la phase d'injection.

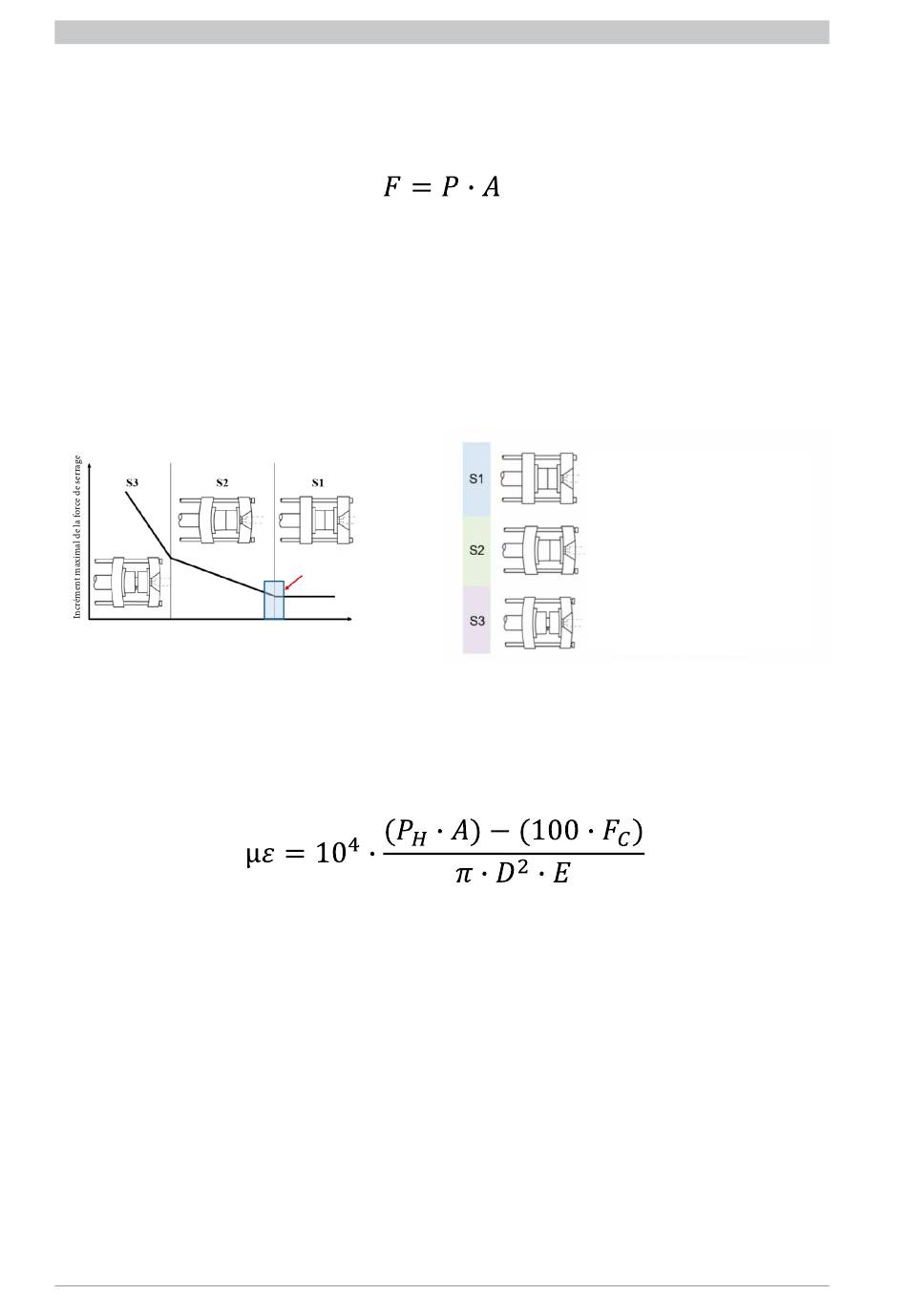

La plage appropriée se situe entre S1 et S2, donc avec une légère séparation des moules (réf�
Valeur de consigne de la force de serrage
L'équation suivante peut permettre de savoir si la configuration de la machine est correcte et si le profil de pression
de la cavité sera mesurable sur les colonne à l'aide des capteurs QE2008-W. L'obtention d'une valeur supérieure
à 10 microdéformations conduira à un ensemble de mesures probablement satisfaisantes.
où :
- P
: pression de maintien en bar.
H
- A : surface projetée de la pièce produite en cm
- F
: force de serrage en kN.
C
- D : diamètre du tirant en mm.
- E : module de Young en GPa.
38 / 56
Plage appropriée
2
.
Sous réserve de modifications techniques
[1])�
• Compression des moules
• Réglage élevé de la force de
serrage
• Problème d'aération possible
• Légère séparation des moules
• Séparation significative des
moules
• Réglage trop faible de la force
de serrage
• Défaut de flashing possible
