4�1�2�1� Montage - Quatre capteurs sur le tirant
Reportez-vous à la section « 2�1� Manipulation et installation du capteur » à la page 10 pour savoir comment
installer les capteurs QE2008-W sur n'importe quelle surface ferromagnétique.

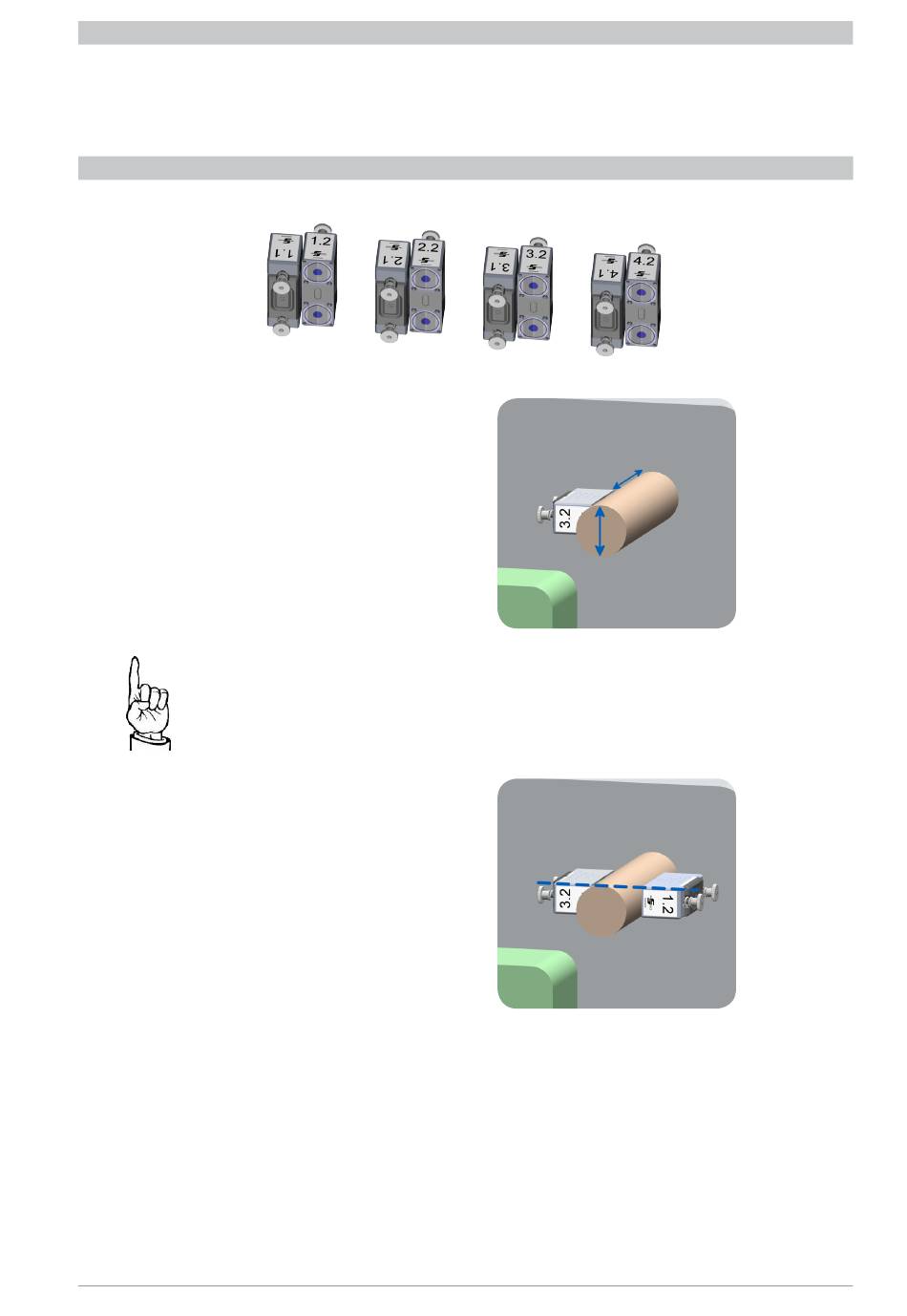

Pour cette mesure, quatre capteurs doivent être placés sur un seul tirant. Les capteurs doivent être répartis uniformé-
ment autour du tirant, à 90° les uns des autres, et leurs bords extérieurs doivent être alignés.
Procédure
• Sélectionnez quatre capteurs QE2008-W.
• Sélectionnez l'un des quatre colonne de la machine sur lequel monter les capteurs sélectionnés.
• Montez un capteur sur le tirant en le plaçant loin du
plateau de serrage à une distance au moins égale au
diamètre du tirant. Ce placement assure une mesure
régulière et correcte de la déformation du tirant.
Étant donné que quatre capteurs seront montés sur le même tirant, il est vivement conseillé
de monter le premier capteur à la position la moins accessible du tirant. Les positions des
autres capteurs seront référencées par rapport à ce capteur.
• Prenez le deuxième capteur et montez-le sur le même
tirant à 180° du premier, en le maintenant sur le
même axe (bords extérieurs alignés).
Sous réserve de modifications techniques
27 / 56
