Extensométrie sur les colonne et les surfaces rondes
4�1�1�
Analyse du parallélisme et de la force de serrage
Les presses à quatre colonne (quatre colonnes) sont utilisées dans une grande variété d'applications. Le but de ces
presses est, comme leur nom l'indique, de presser un objet en lui appliquant une certaine force souvent appelée
force de serrage. Les modèles de presse les plus courants sont constitués de deux plateaux fixes ancrés aux
extrémités de quatre colonne parallèles. Un plateau supplémentaire est placé entre les plateaux fixes et est libre
de se déplacer au moyen d'une unité de fermeture. Cette unité de fermeture a pour but d'appliquer la force à l'objet
comprimé.
Lorsque la presse est fermée (le plateau mobile comprime l'objet), la force applique un léger écartement des deux
plateaux fixes l'un par rapport à l'autre, ce qui allonge les colonne.
Dans des conditions de travail idéales, l'ampleur de cet allongement est exactement la même sur chacun des quatre
colonne. C'est ce qu'on appelle techniquement la « répartition uniforme de la force de fermeture ».
Dans la vie réelle, il arrive souvent que cette distribution ne soit pas uniforme. Plusieurs facteurs tels qu'une installation
incorrecte et le fait que l'objet pressé ne soit pas plat peuvent être à l'origine de ce problème. Il est fondamental de sur-
veiller ce phénomène, car il peut entraîner des dommages importants à la presse elle-même et aux pièces concernées.
De plus, dans certaines applications telles que les machines de moulage par injection ou de moulage sous pression,
dans lesquelles l'objet comprimé est un moule, une distribution inégale peut affecter la qualité de la pièce produite,
qui ne répond alors pas aux spécifications du client.
Non seulement la répartition uniforme de la force de serrage est essentielle, mais la valeur totale est elle aussi cruci-
ale, car elle est appliquée directement à l'objet comprimé.
Les capteurs QE2008-W facilitent et accélèrent la mesure et l'analyse des paramètres de la force de serrage sus-
mentionnés et permettent le contrôle immédiat de chaque tirant. Grâce à l'application Sensormate, les mesures sont
traitées et l'inspection globale est présentée via des indicateurs conviviaux.

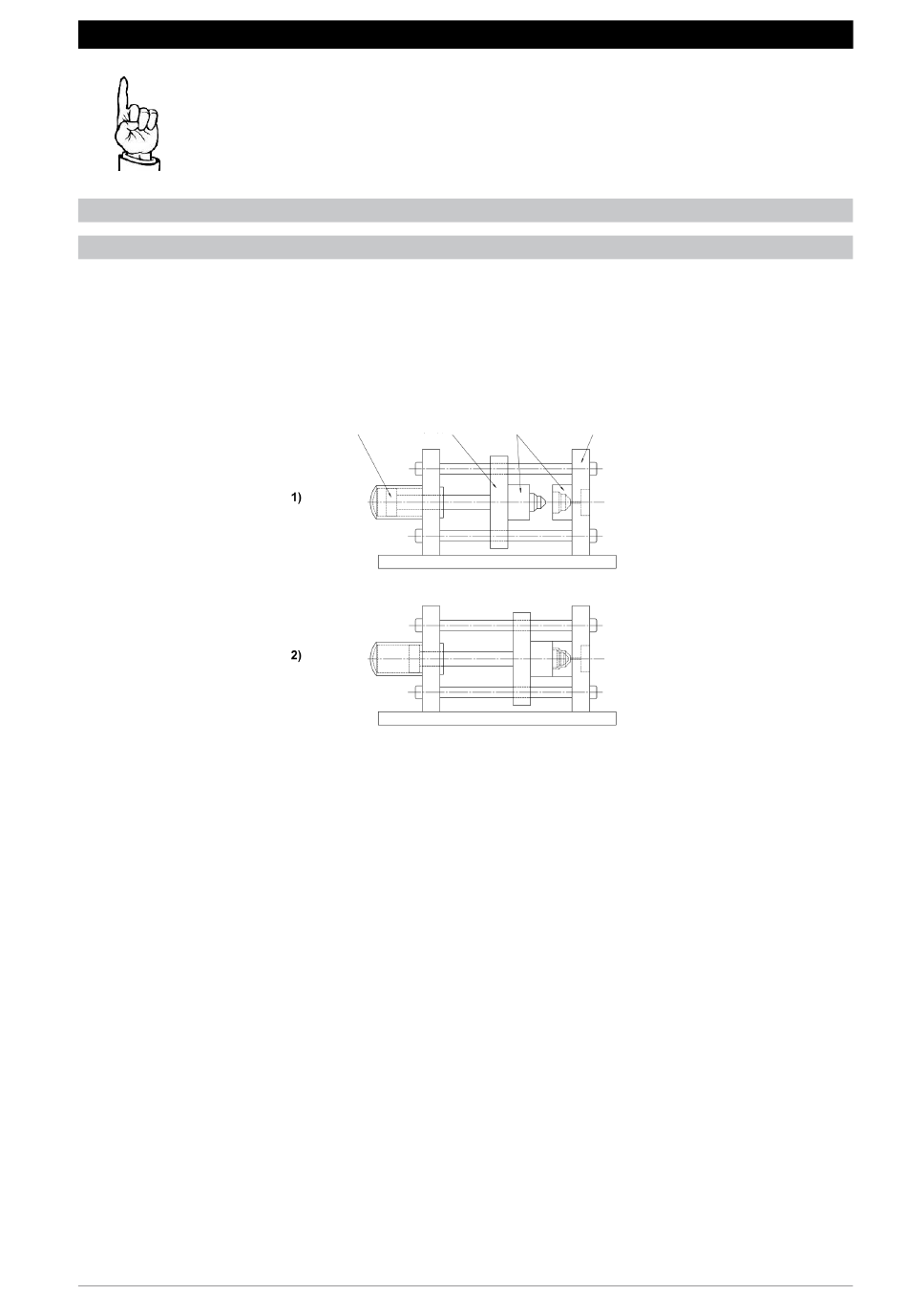

4� APPLICATIONS TYPES
Plateau mobile
Vérin de
serrage
Ouverte
Fermée
Sous réserve de modifications techniques
Moule
Plateau fixe
