Analyse de la flexion

Lorsqu'une poutre circulaire plie, cela produit une tension et une compression à l'intérieur de la poutre. Certaines par-
ties de la poutre sont compressées les unes contre les autres, tandis que d'autres sont étirées les unes par rapport
aux autres.

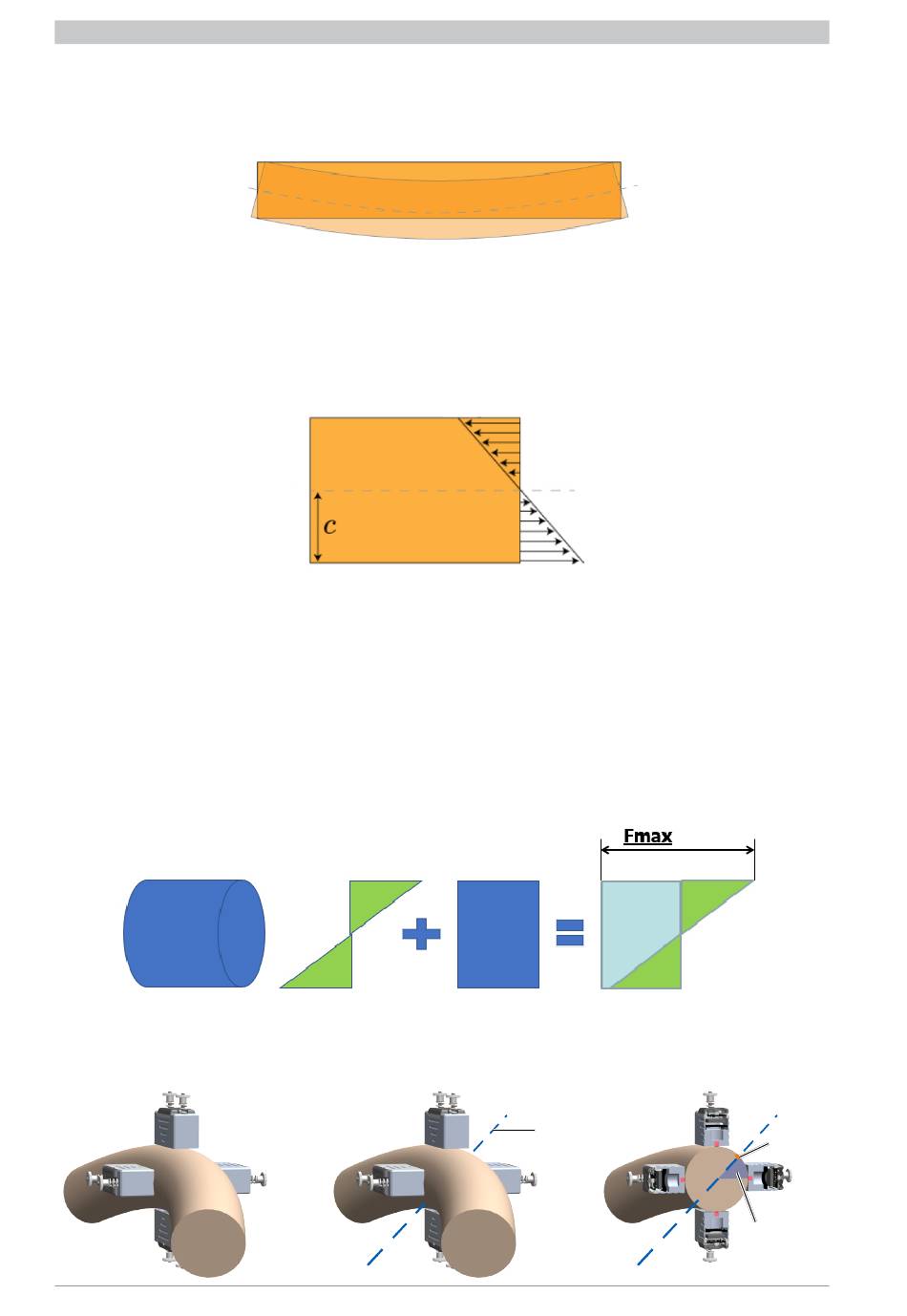

L'image suivante montre une superposition d'une poutre pliée sur la poutre d'origine, droite.
La longueur de la surface inférieure de la poutre augmente, tandis que celle de la surface supérieure diminue.De
même, le long du centre de la poutre - également appelé axe neutre -, la longueur ne change pas. La surface inféri-
eure est sous tension, tandis que la surface supérieure est sous compression. De plus, le déplacement de la poutre
varie linéairement du haut vers le bas - en passant par zéro à l'axe neutre.
La distribution des contraintes à travers une section transversale de la poutre montre que, lors de la flexion,
un pic de tension apparaît à la surface de la poutre.
La mesure de ce pic de tension est intéressante pour comprendre si la poutre est surchargée. Tout objet surchargé
est susceptible de se fissurer là où il subit la tension maximale.
Dans de nombreux cas, la flexion n'est pas visible à l'œil nu. Par conséquent, la mesure de la tension maximale
subie par la poutre devient une tâche fastidieuse, longue et compliquée sans connaître le sens de flexion de la poutre.
Dans les scénarios où la flexion est présente en même temps que l'extension, comme dans les colonne d'une
machine de moulage par injection, d'une machine de moulage sous pression ou de toute presse à quatre colonnes,
même la flexion invisible est préoccupante. En effet, la tension de la poutre due à la flexion est ajoutée à la tension
due à l'extension, ce qui entraîne une tension maximale totale qui pourrait être supérieure aux valeurs de sécurité
recommandées pour le matériau.
Avec quatre capteurs QE2008-W montés autour de la poutre circulaire, il est possible de mesurer immédiatement la
tension maximale totale exercée sur la poutre. En outre, cette configuration de montage permet d'extrapoler le sens de la
flexion.
26 / 56
compression
axe neutre
Sous réserve de modifications techniques
tension
Sens de la flexion
Tension
maximale
Angle de
flexion
