Description de l'appareil

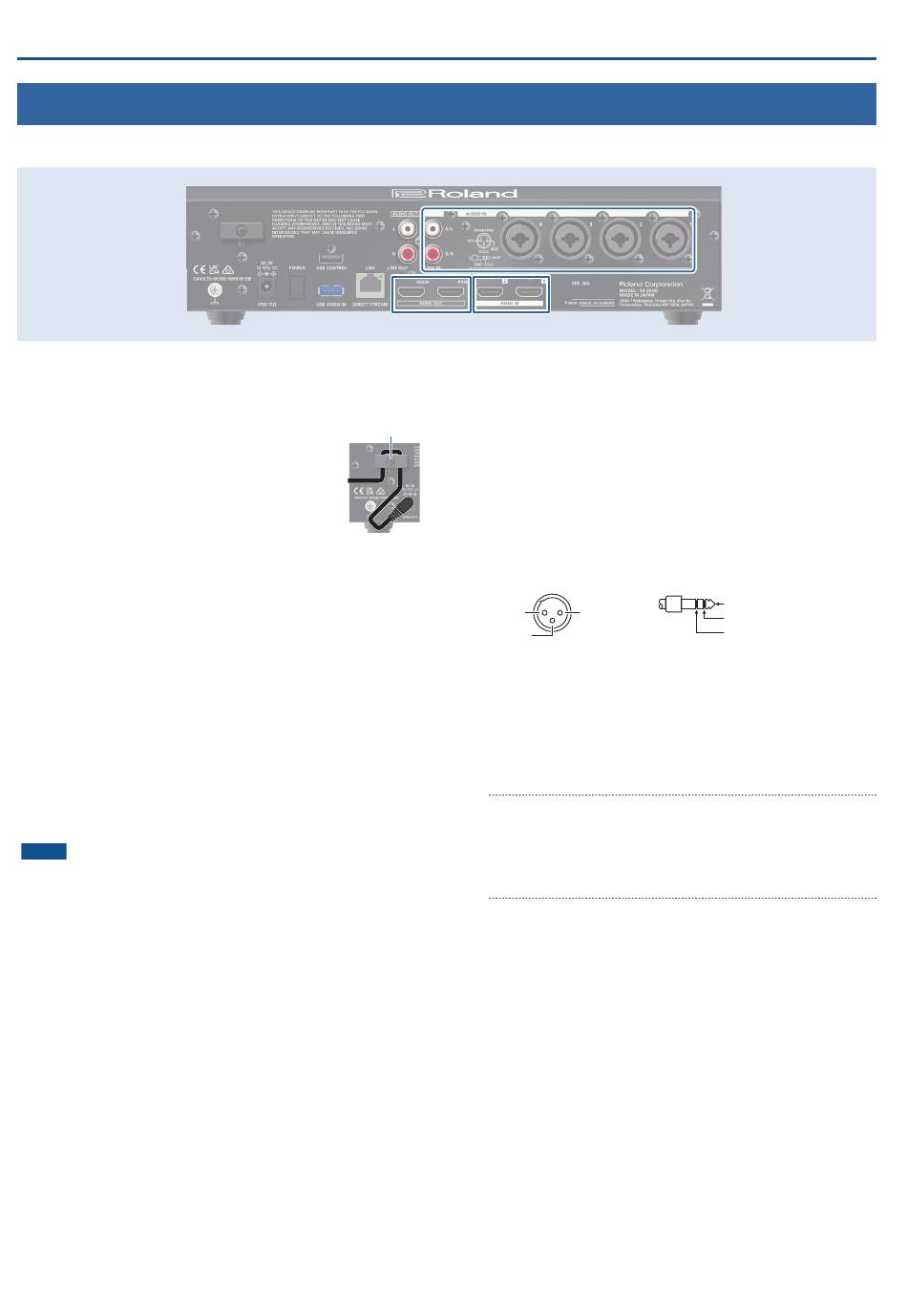

Façade arrière
* Pour éviter un dysfonctionnement ou une panne de l'équipement, veillez à toujours réduire le volume et à couper l'alimentation de tous les appareils
avant de les connecter.
1
Prise DC IN
Connecter l'adaptateur secteur fourni à cette prise.
* Utilisez l'accroche-câble pour fixer le cordon de
l'adaptateur secteur comme montré sur l'illustration.
2
Commutateur [POWER]
Permet de mettre sous/hors tension.
3
Port USB CONTROL
¹ Vous pouvez connecter votre smartphone à ce port et l'utiliser pour le
partage de connexion.
¹ Connectez une clé USB pour importer des images fixes ou connectez
un clavier USB pour saisir du texte.
4
Port USB VIDEO IN
Connectez ici une caméra Web compatible USB.
5
Port LAN (DIRECT STREAM)
Connectez ce port à un périphérique réseau pour la diffusion en
direct.
NOTE
Comme ce port prend en charge le GbE, utilisez un câble LAN
avec une spécification CAT5e ou supérieure.
6
Connecteurs HDMI OUT (MAIN, PVW)
Ces connecteurs offrent une sortie vidéo.
Connectez des écrans et des projecteurs externes.
* Vous pouvez également configurer les paramètres de menu (p. 7)
pour que les menus qui apparaissent sur l'écran de cet appareil
apparaissent également sur l'écran branché aux connecteurs HDMI
OUT PVW.
7
Connecteurs HDMI IN 1 et 2
Ces connecteurs offrent une entrée vidéo.
Connectez ici une caméra vidéo ou un ordinateur avec un
connecteur de sortie HDMI.
4
3
10
1
2
4
5
Accroche-câble
8
9
6
7
8
Prises AUDIO OUT (LINE OUT)
Ces prises sont des prises de sortie audio.
Connectez ici un enregistreur sonore, un amplificateur, des haut-
parleurs ou d'autres équipements de ce type.
9
Prises AUDIO IN 1 à 4 (XLR/TRS)
Ces prises sont des prises d'entrée audio.
Connectez ici un micro ou un équipement audio analogique de
niveau ligne.
* Affectation des broches des prises AUDIO IN 1 à 4 (XLR/TRS)
2: HOT
3: COLD
*
À propos de l'alimentation fantôme
Vous pouvez ajouter une alimentation fantôme (+48 V) à partir des
prises AUDIO IN 1 à 4 (XLR). Activez l'alimentation fantôme lorsque
vous utilisez un microphone à condensateur nécessitant une
alimentation fantôme.
Utilisez le bouton [MENU]
Ó
« AUDIO IN 4 »
Prises AUDIO IN 5/L, 6/R (LINE IN)
Ces prises sont des prises d'entrée audio.
Connectez ici un équipement audio analogique tel qu'un mixeur
audio.
10
Borne de mise à la terre
Reliez ce connecteur à une prise de terre ou à une borne de mise à
la terre externe si nécessaire.
TIP:
1: GND
RING:
SLEEVE: GND
Ó
Ó
« Audio Input »
« AUDIO IN 1 » à
Réglez « PHANTOM +48 V » sur « On ».
HOT
1: GND
COLD
3: COLD
