Exemples De Raccordement - Endress+Hauser Proline Promag W 800 Information Technique

24
1 Borne de raccordement pour la tension d' a limentation
2 Borne de raccordement pour le câble de raccordement entre le capteur et le transmetteur
3 Borne de raccordement pour le câble de raccordement entre le capteur et le transmetteur
4 Borne de raccordement pour la transmission de signal, entrée/sortie, capteur de pression
5 Raccordement des bornes pour la transmission de signaux, entrée/sortie ; en option : raccordement de
l' a ntenne de téléphonie mobile externe
6 Terre de protection (PE)

Exemples de raccordement

Sortie
1
12345

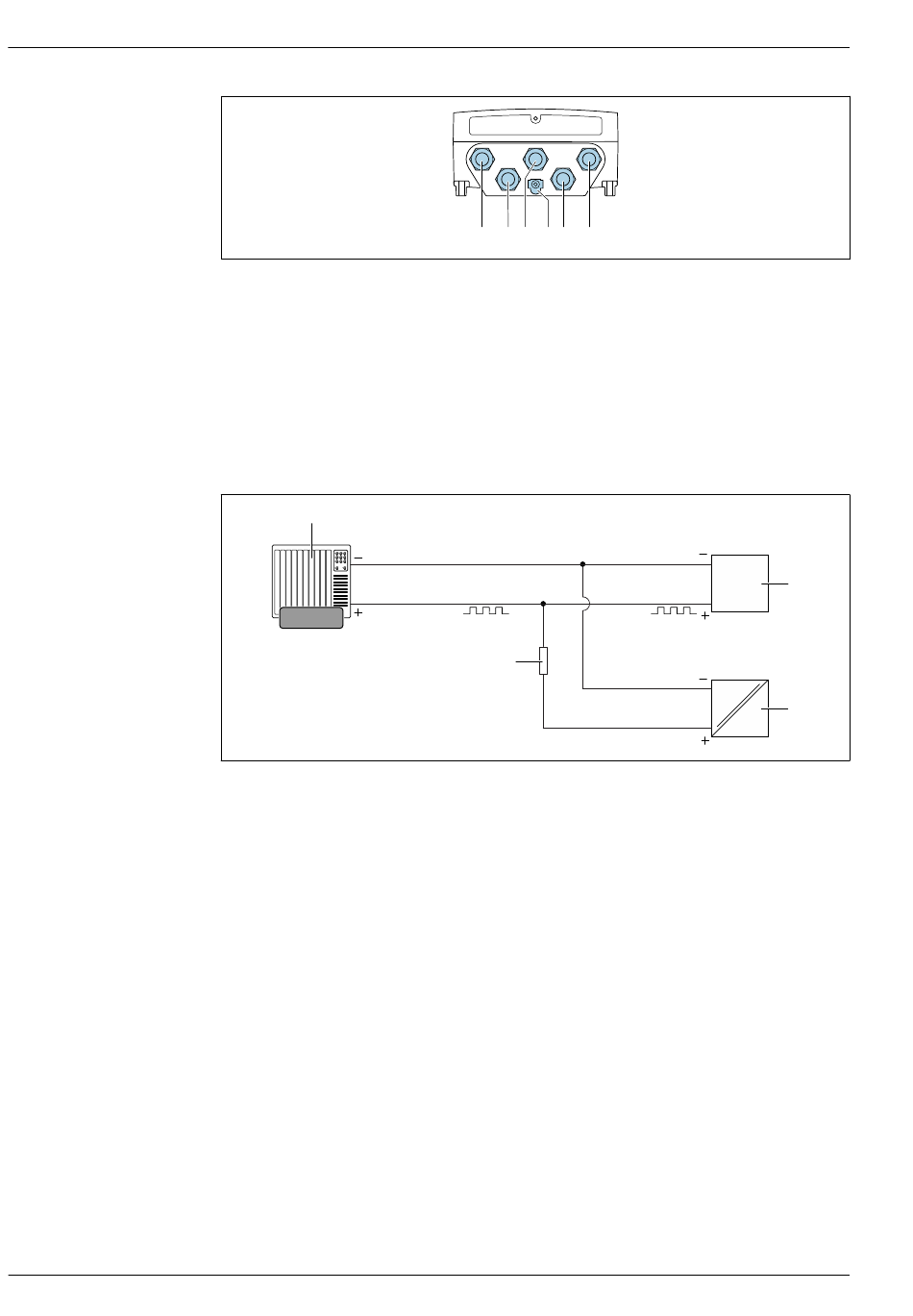

 7 Exemple de raccordement pour la sortie impulsion (passive)
1 Système d' a utomatisation avec entrée impulsion (p. ex. API)
2 Alimentation DC externe (p. ex. 24 V DC)
3 Entrée impulsion à collecteur ouvert du transmetteur : respecter les valeurs d' e ntrée
4 Résistance pull-up (p. ex. 10 kohms)
1 2 3 6 4 5
4
Proline Promag W 800
A0028200
3
2
A0044387
