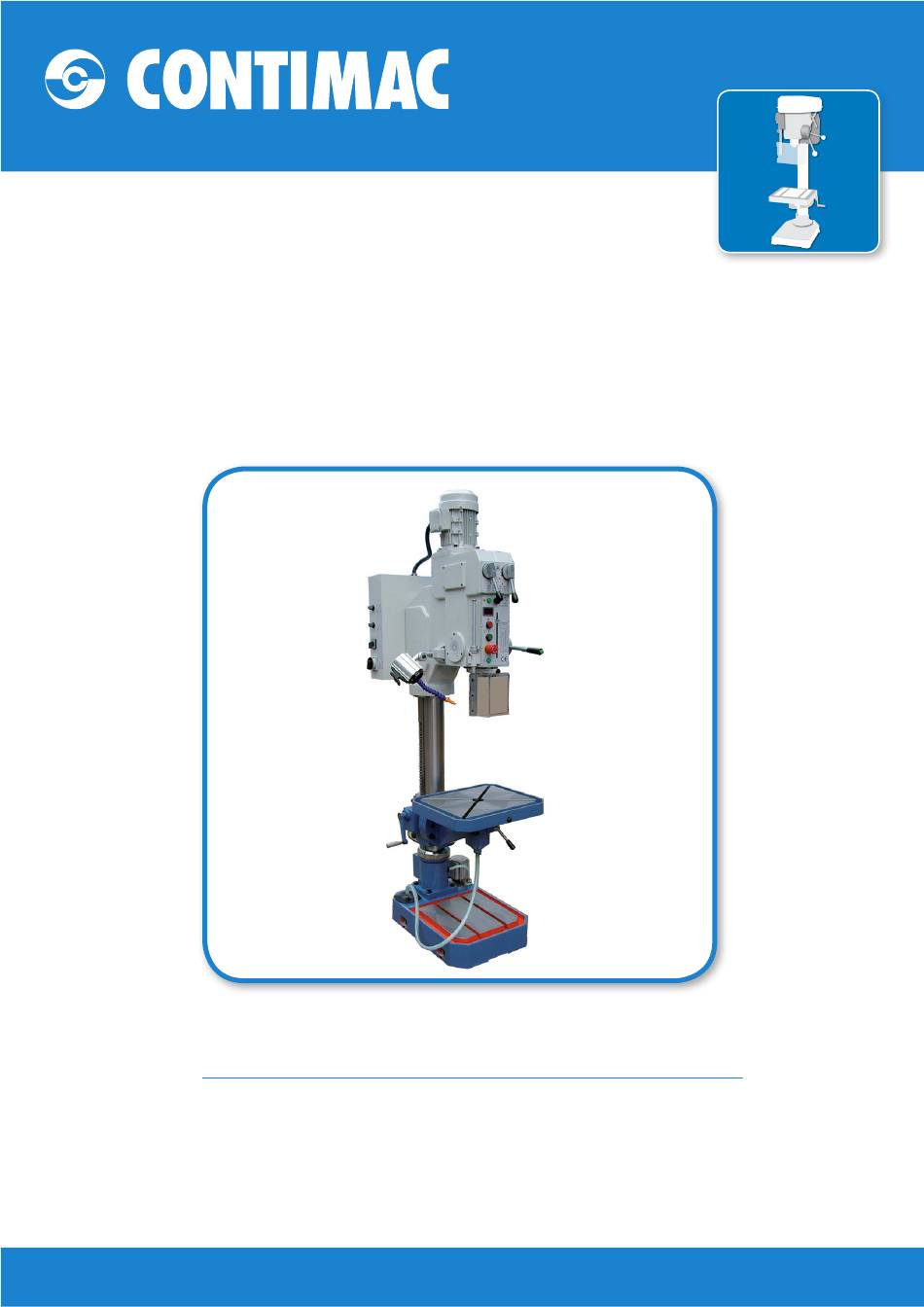

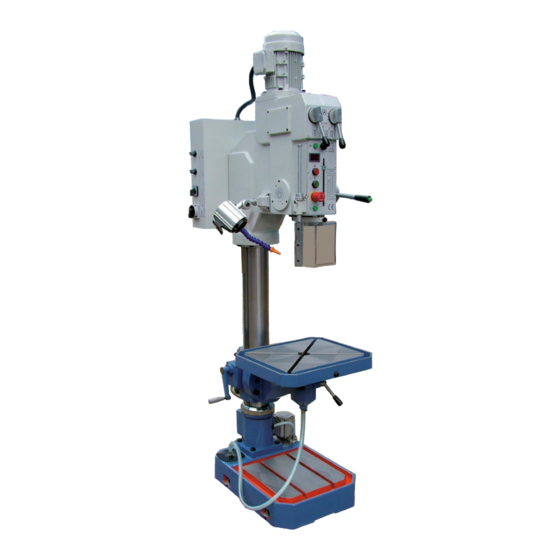

- Page 1 ® p r o e q u i p m e n t Mode d’emploi FOREUSE A ENTRAINEMENT PAR ENGRENAGE CE GT 40 EM N° de cde. 35067 www.contimac.be...
-
Page 2: Table Des Matières
2. Applications et caractéristiques ..................5 3. Données techniques ......................8 4. Données électriques ......................9 5. Lubrification ......................... 10 6. Déplacement et installation................... 12 7. Fonctionnement, test, réglage ..................13 8. Eléments d’opération ....................13 CE Certificat de Conformité ..................... 14 www.contimac.be... -
Page 3: Généralités
- Débranchez la fiche en cas de non-utilisation de la machine ou durant des travaux d’entretien. - N’exposez jamais la machine à la pluie. Ne l’utilisez pas dans un environnement humide ou mouillé. - Prenez note de la puissance maximale/charge admissible de la foreuse (voir plaque signalétique) ; ne la surchargez pas. www.contimac.be... -
Page 4: Contour De La Machine
1. Contour de la machine www.contimac.be... -
Page 5: Applications Et Caractéristiques
360° autour de la colonne verticale. fig 10 Levier pour déplacer la table de travail 2. Levier pour le bras de table 3. Levier pour la table 4. Blocage pour réglage profondeur de l’alimentation Réglage profondeur de l’alimentation Levier pour déplacer entièrement la tête www.contimac.be... - Page 6 Verrouillez la table en tirant le levier en avant. Réglez la profondeur de perçage en dévissant la vis de verrouillage sur l’échelle (7). La foreuse est munie d’un éjecteur automatique sur la broche du mandrin pour faciliter le remplacement du foret ! www.contimac.be...
- Page 7 Poussez le cône dans l’axe. Réglage de la tête Libérez la tête en poussant le verrou excentrique à l’arrière. Tournez le levier pour lever ou descendre la tête. Après, fixez la tête en poussant le verrou excentrique à l’arrière. www.contimac.be...
-
Page 8: Données Techniques
3. Données techniques Modèle GT 30 GT 30 F GT 35 GT 35M GT 40 EM N° de commande 35060 35062 35064 35066 35067 Capacité de forage mm φ25/M16 φ25/M16 φ30/M20 φ30/M20 φ35/M22 (acier) Déplacement de l’axe mm Distance mandrin/colonne... -
Page 9: Données Électriques
4. Données électriques La machine n’est pas dotée de fusibles. Nous conseillons un fusible triphasé de 6 A. Il faut monter la terre correctement. www.contimac.be... -
Page 10: Lubrification
Après chaque serie de travail Flacon huile Huile machine Après chaque serie de travail Flacon huile Huile machine Après chaque serie de travail Flacon huile Huile machine Après chaque serie de travail Flacon huile Huile machine Après chaque serie de travail www.contimac.be... - Page 11 www.contimac.be...
-
Page 12: Déplacement Et Installation
Contrôlez si la machine est complète. Si il y a des pièces manquantes ou défectueuses, il faut avertir le revendeur immédiatement. Montez tous les leviers avant de démarrer la machine. Voir Ill.8. Assurez-vous que la table peut tourner 360° autour de la colonne (assez de jeu). www.contimac.be... -
Page 13: Fonctionnement, Test, Réglage
: Serrez l’écrou hexagonal sur vis 18 et tournez l’écrou sur la vis hexagonale. Réglez les écrous hexagonaux comme sur Ill.10 jusqu’à ce que les leviers de verrouillage 9 et 11 se trouvent dans l’angle approprié. Fixez les écrous. www.contimac.be... -
Page 14: Déclaration De Conformité Ce
Importé par CONTIMAC Z5 Mollem 440 - 1730 Asse déclare par la présente et sous sa responsabilité que ce produit répond aux directives ci-dessus. FOREUSE A ENTRAINEMENT PAR ENGRENAGE GT 40 EM ASSE - 09/08/2017 CONTIMAC De Ridder Stefaan directeur www.contimac.be...
