Vue d'ensemble du produit
5.2.2

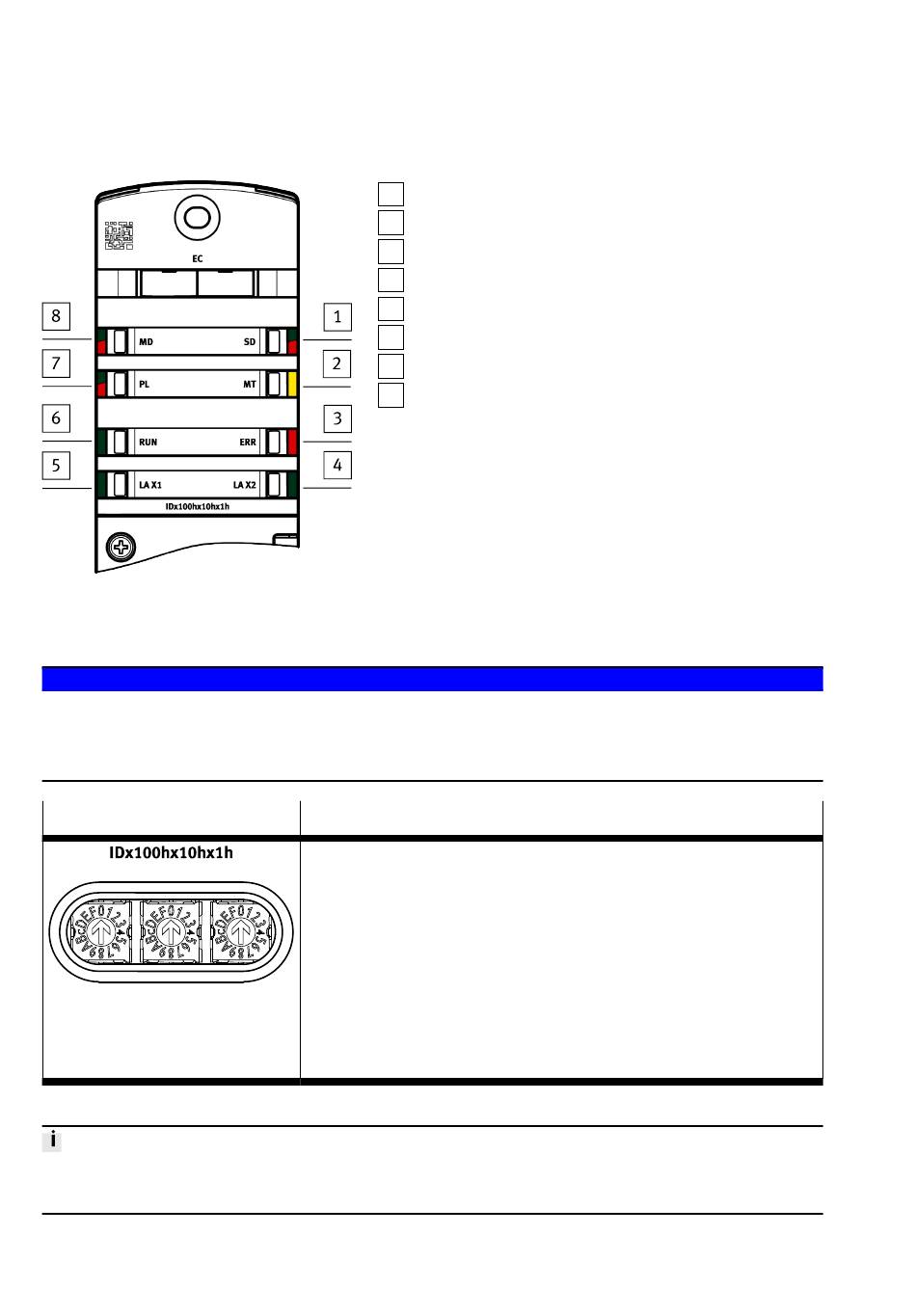

Témoins à LED
Fig. 2 Témoins à LED
5.2.3
Éléments de commande
REMARQUE !
Destruction de l'électronique interne.
Détérioration des composants sensibles par une décharge électrostatique.
•
Décharger l'électricité statique de son propre corps avant d'actionner le commutateur rotatif.
Commutateurs rotatifs
Tab. 4 Commutateurs rotatifs
Les modifications apportées au niveau des commutateurs rotatifs ne prennent effet qu'après le redé-
marrage de l'interface.
8
1 Diagnostic système [SD] (vert/rouge)
2 Maintenance [MT] (jaune)
3 Erreur EtherCAT [ERR] (rouge)
4 Connexion réseau [LA X2] (vert)
5 Connexion réseau [LA X1] (vert)
6 État de fonctionnement EtherCAT [RUN] (vert)
7 Alimentation de charge [PL] (vert/rouge)
8 Diagnostic du module [MD] (vert/rouge)
Fonction
Les 3 commutateurs rotatifs permettent de régler le "Explicit De-
vice ID" EtherCAT de l'interface en code hexadécimal.
Réglages possibles :
–
0 = adresse EtherCAT mémorisée, aucun "Explicit Device ID"
attribué
–
1
4095 (1
fff
...
...
h
h
Avec le réglage 0, l'adresse de l'interface est automatiquement at-
tribuée par le maître EtherCAT (auto incrément).
Réglage d'usine : 0
) = plage d'adresses admissible
Festo — CPX-AP-I-EC-M12 — 2019-11
