Opérateur OREA RTS

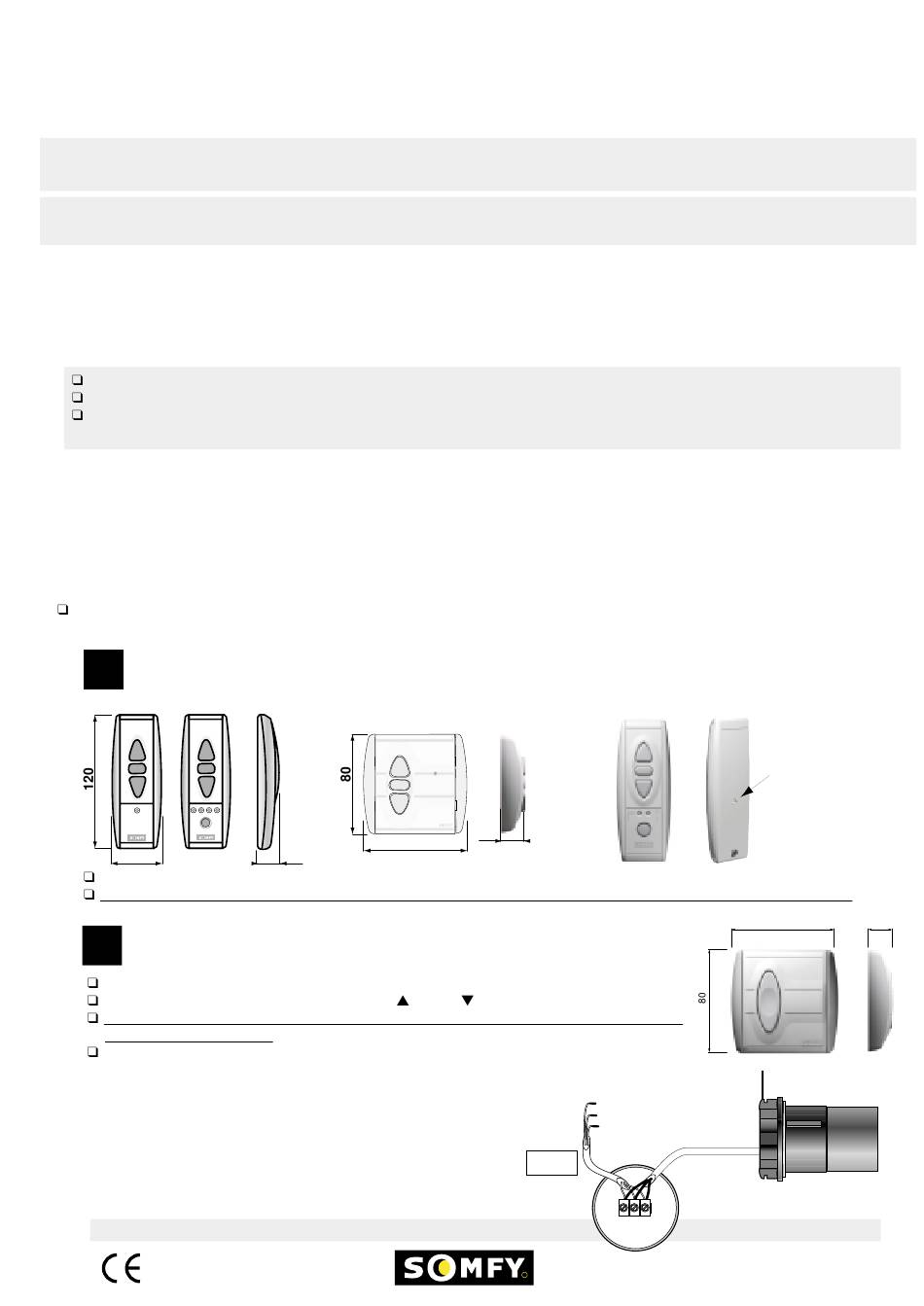

Notice de Montage
L'OREA RTS a été conçu pour motoriser des stores cassettes et stores de véranda avec une butée mechanique. Le couple et le
temps d'action doivent correspondre aux nécessités du produit porteur. Si ce n'est pas le cas, notre service technique doit
préalablement donner son accord.
Le récepteur radio OREA RTS (433,42 Mhz) doit être programmé en fonction des émetteurs. Les opérateurs OREA RTS sont
également compatibles avec les produits RT et peuvent être utilisés avec un SOLIRIS sensor RTS ou EOLIS sensor RTS.
1
Alimentation électrique
de l'OREA RTS
Alimentation du moteur: 230 V / 50 Hz.
Le branchement doit s'effectuer conformément aux normes de la R.G.I.E..
Le moteur est équipé d'un câble 3 x 0,75 mm
le cas où il passe par l'extérieur du bâtiment.
2
Emetteurs
compatibles avec l'OREA RTS
Compatibilité de l'opérateur avec le Telis, Centralis, Telis Soliris et l'Inis RT:
maximum 12 commandes RTS dont 3 capteurs.
A

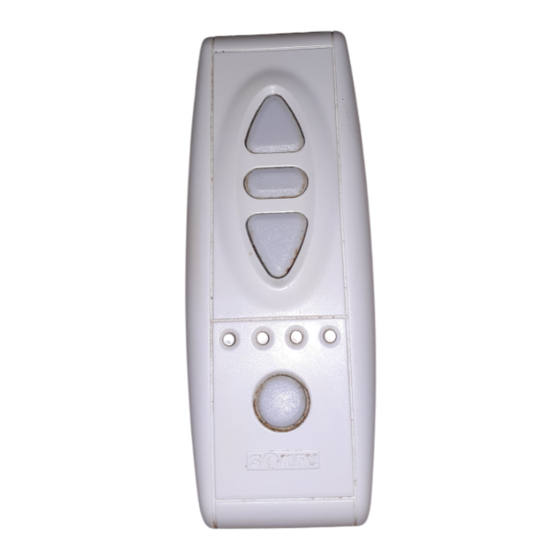

Telis 1 RTS & Telis 4 RTS Centralis RTS, et Telis Soliris
Telis 1
Telis 4
fi
fi
45
Portée : 20 mètres à travers 2 murs de béton armé.
Pour la programmation, nous vous conseillons de suivre l'aide à la pose de la commande spécifique.
B
Inis RT
Portée : 6 mètres à travers 2 murs de béton armé.
Fonctionnement cyclique en 4 étapes :
Pour la programmation, nous vous conseillons de suivre l'aide à la pose de la
commande spécifique.
L'Inis RT ne peut être utilisé pour programmer les fins de course.
3
Câblage
de l'OREA RTS
Le câblage du moteur doit correspondre aux normes de la R.G.I.E..
Nous, Somfy , déclarons que ce produit est conforme aux
exigences essentielles et autres dispositions pertinentes de la
directive 1999/5/EC. Une déclaration de conformité est mise à
disposition à l'adresse internet www.somfy.com Rubrique CE
2
de type H05-VVF. Ce dernier doit être mis sous conduite dans
Centralis RTS
fi
82
17
, stop,
Telis Soliris RTS
16
, stop, ...
Terre
Phase
Neutre
SECTEUR
230V - 50 Hz
2
3 fil x 1,5 mm
1
2
3
R
NVSYSA-mo 197-0
Touche de
programmation
80
2
3 fil x 0,75 mm
17
