1. INTRODUCTION
1.7 Interface utilisateur
1.7.1 Interrupteur d'alimentation

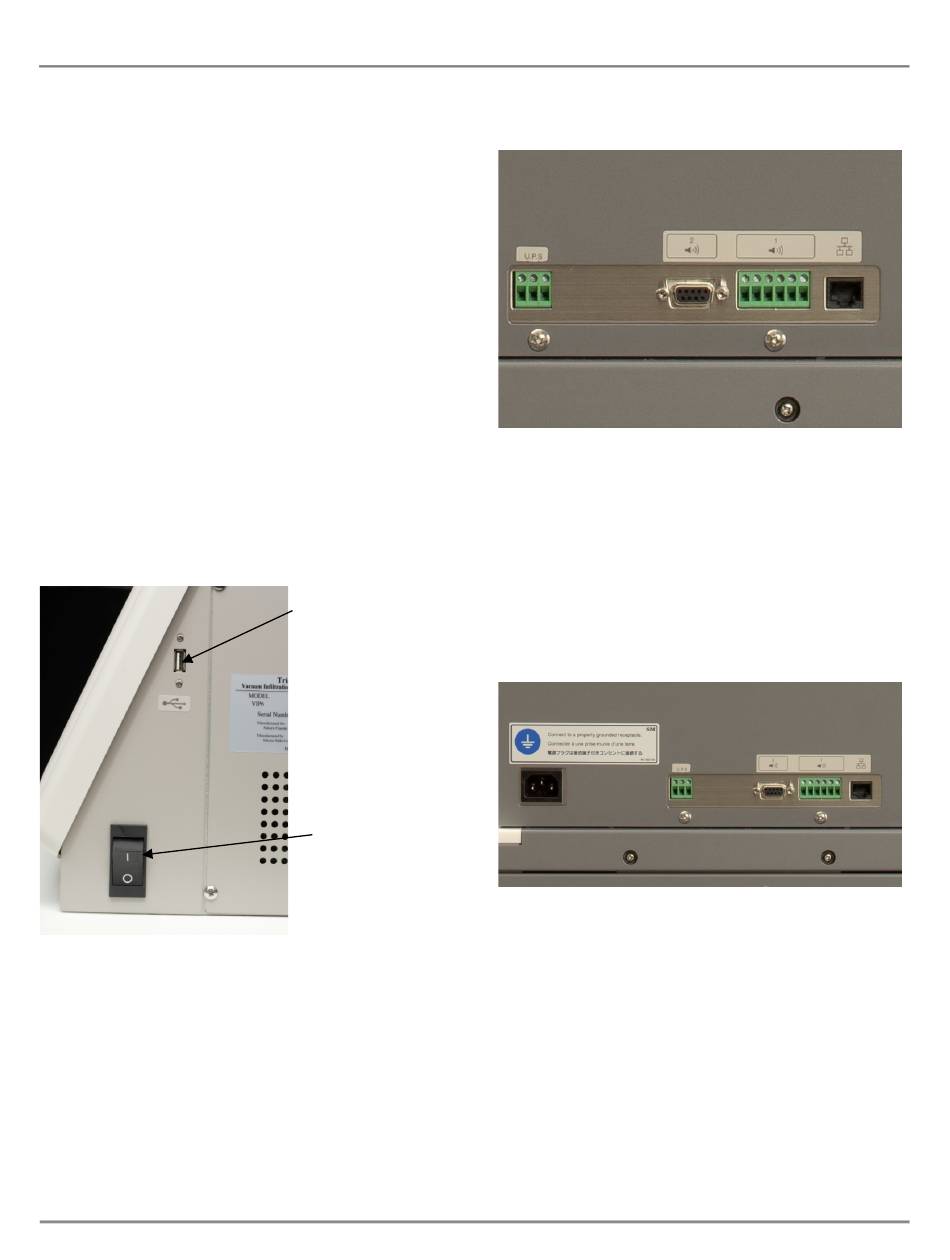

L'interrupteur d'alimentation (Figure 1-H) est situé sur le
côté droit du panneau de commande, sous le port USB.
L'interrupteur
d'alimentation
commutateur d'arrêt d'urgence.
1.7.2 Port USB
Le port USB (Figure 1-H) est situé sur le côté droit du
panneau de commande. Utilisez une unité de disque USB
pour stocker les programmes, les configurations et les
noms des solutions, etc. Ce port ne doit pas être utilisé
pour connecter des dispositifs externes tels qu'une
imprimante ou un clavier.
Figure 1-H
1.7.3 Interface externe
L'interface externe (Figure 1-I) est située au dos du panneau
de commande et comprend les éléments suivants :
•
ASI – deux signaux (signal de coupure de courant,
signal de batterie faible)
•
Sortie de signal extérieur
sert
également
de
Port USB
Interrupteur
d'alimentation
•
Sortie d'alarme externe
•
Prise LAN
Figure 1-I
1.7.4 Cordon d'alimentation
La prise d'entrée du cordon d'alimentation (Figure 1-J) est
située sur la gauche à l'arrière du panneau de commande ;
elle sert à raccorder l'instrument à une source électrique.
Le cordon d'alimentation doit être branché dans une prise
électrique CA correctement raccordée à la terre.
Figure 1-J
