1. INTRODUCTION
1.6 Caractéristiques physiques
1.6.1 Panneau de commande
Le panneau de commande (Figure 1-B) contient l'écran
d'affichage, que l'opérateur utilise pour communiquer avec
le logiciel de l'instrument. L'écran d'affichage est un écran
tactile couleur VGA (Video Graphics Array) TFT de 10,4
pouces. Toutes les fonctions opérationnelles sont
contrôlées par l'intermédiaire de l'écran (par ex. affichage
de l'heure de fin, des étapes et des méthodes de
traitement, etc.).

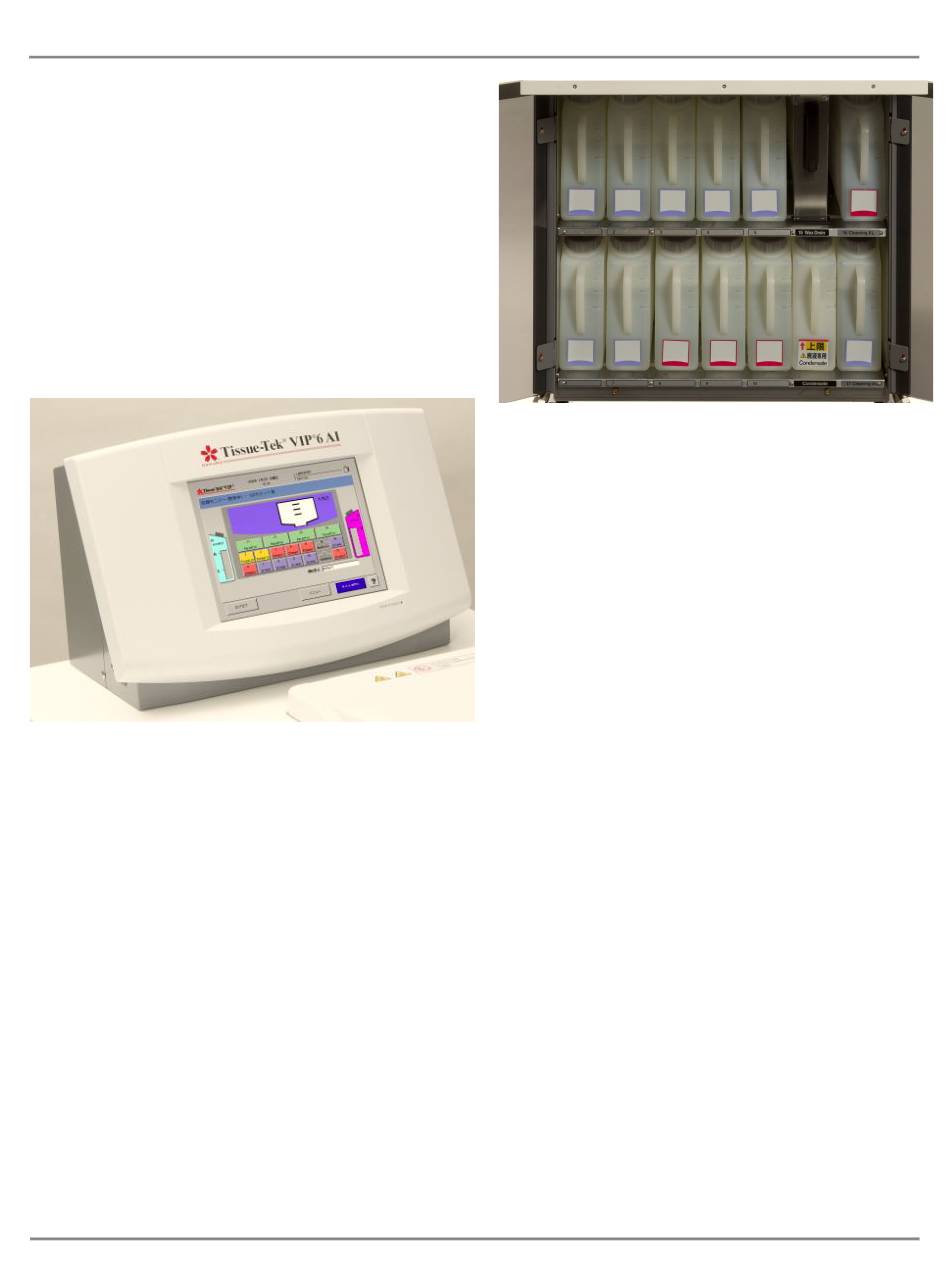

Figure 1-B
1.6.2 Armoire des réactifs
L'armoire des réactifs (Figure 1-C) accueille dix bouteilles
de réactifs de traitement, appelées stations 1 à 10. Il existe
quatre stations supplémentaires : la station 15 est un
réservoir de paraffine usagée, utilisé dans une procédure
de transfert de paraffine automatisée. Les stations 16 et 17
contiennent des bouteilles de xylène et d'alcool utilisées
pendant le cycle de nettoyage. La dernière est une bouteille
de condensation utilisée pour collecter le condensat du
système de condenseur de vapeur.
Figure 1-C
1.6.3 Cuve
La cuve (Figure 1-D) est la chambre où le traitement des
tissus intervient. Un ou deux paniers, contenant les
échantillons, sont placés dans la cuve. Pendant le traitement,
le couvercle de la cuve est maintenu fermé par un verrou
situé sur la cuve. Un mécanisme de verrouillage électronique
est intégré dans le couvercle de la cuve. En fonctionnement
automatique (traitement des tissus, nettoyage de la cuve,
rinçage à l'eau chaude, rinçage ou échange de solution), ou
lorsque la cuve est mise sous pression ou sous vide
manuellement, le couvercle de la cuve est verrouillé
électroniquement. Lorsque le fonctionnement automatique
est terminé ou suspendu, ou lorsque le fonctionnement
manuel est terminé, le système vérifie que la pression dans
la cuve revient à la valeur ambiante avant de libérer le
verrouillage du couvercle de la cuve.
Les solutions sont introduites par le haut de la cuve et
vidangées par le fond. Des capteurs de niveau détectent les
niveaux corrects de solution pendant le pompage.
