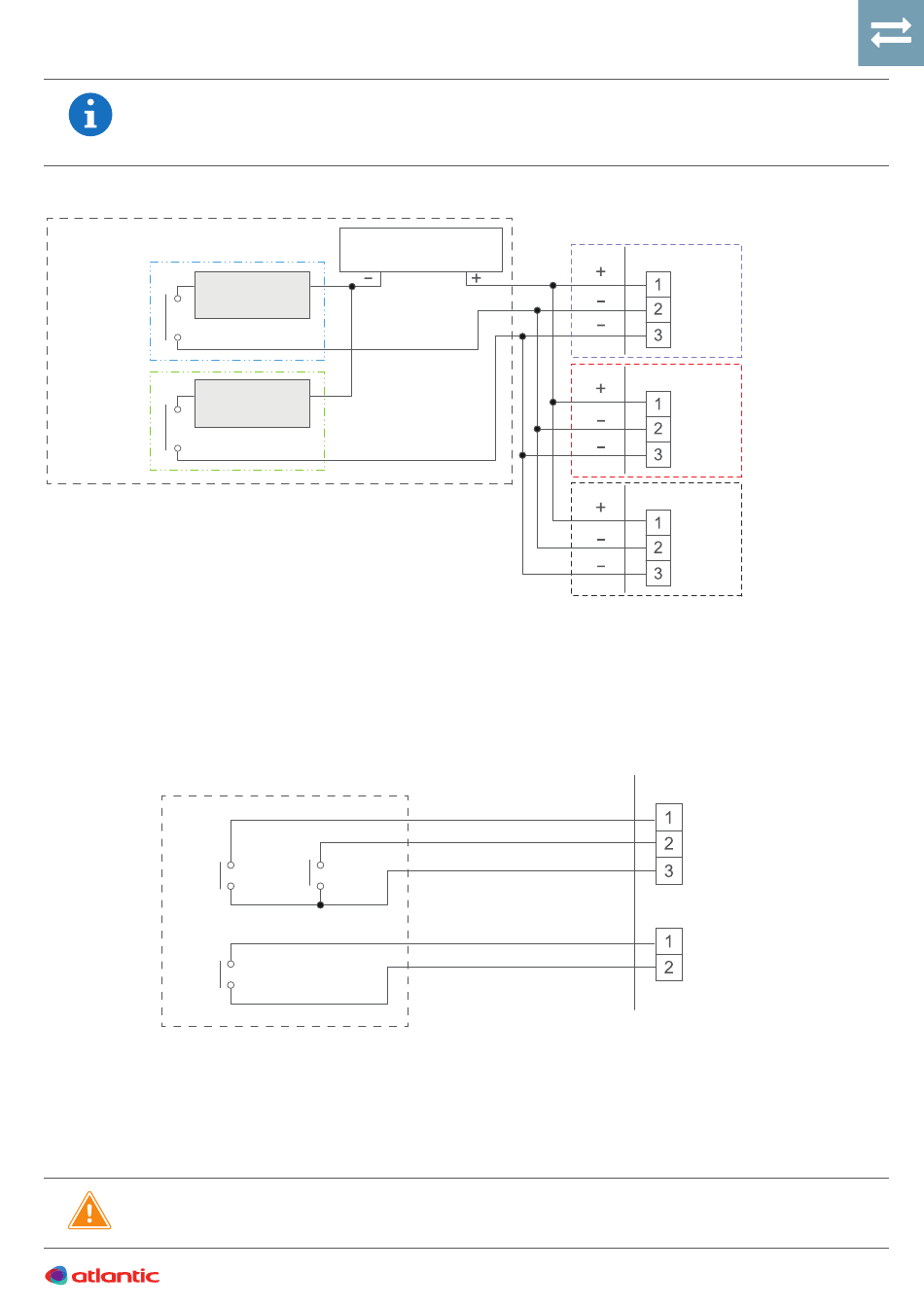

Lors de connexion sur des borniers avec tension de plusieurs unités intérieures avec
un appareil raccordé, effectuer un branchement en dehors de l'unité intérieure en
utilisant un boîtier de raccordement, etc. Exemple ci-dessous.
Résistance
Dispositif
de charge
d'entrée 1
Résistance
Dispositif
de charge
d'entrée 2
▪
Contact sec CNA02, CNA04
Utiliser le CNA02, CNA04 pour une connexion d'une alimentation à l'entrée de l'appareil.
•
Choisir les contacts à très faible intensité (DC12V, 1mA ou moins).
•
Le câblage est différent de celui du bornier avec tension. Faire attention lors du câblage.
Ch 1
Ch 3
Lors d'une connexion de contacts secs à plusieurs unités intérieures avec un appareil raccordé, isoler
chaque unité intérieure avec un relais, suivre l'exemple suivant.
La connexion de plusieurs unités en direct provoquera des dysfonctionnements.
Alimentation DC
12 à 24V
Appareil connecté
Ch 2
Appareil connecté
P.C.B
CNA01
P.C.B
CNA01
P.C.B
CNA01
P.C.B
CNA02
GND
CNA04
Unité intérieure
Unité intérieure
Unité intérieure
49
