4.
Enfiler les écrous sur les tubes avant évasement.
5.

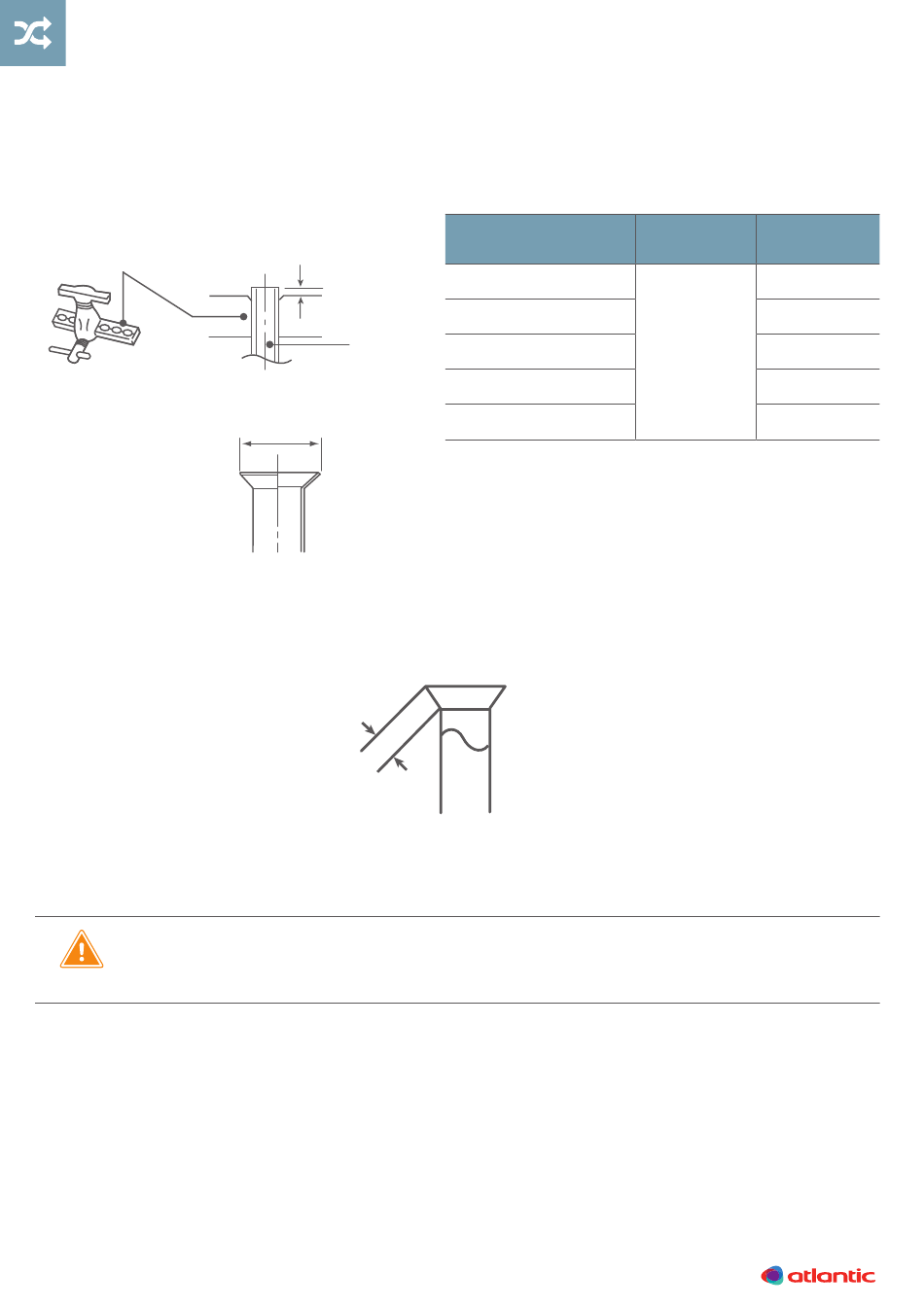

Procéder à l'évasement. Laisser dépasser le tube de la côte «A» de la matrice de la dudgeonnière.
Dudgeonniére
6.
Après évasement, vérifier l'état de la portée. Celle-ci ne doit présenter aucune rayure ou amorce
de rupture. Vérifier également si la côte «L» est correctement évasé, sans craquelure et sans
rayure.
L
▪
Vérification avant raccordement
•
Le circuit frigorifique est très sensible aux poussières et à l'humidité, vérifier que la
zone autour de la liaison est sèche et propre avant d'ôter les bouchons qui protègent
les raccords frigorifiques.
20
Dudgeonniére
A
Liaison
B
L
A
Diamètres des
liaisons frigorifiques
Liaison
1/4" (6,35 mm)
3/8" (9,52 mm)
1/2" (12,70 mm)
B
5/8" (15,88 mm)
3/4" (19,05 mm)
Côte «A»
Côte B
9,1 mm
13,2 mm
0 à 0.5 mm
16,6 mm
19,7 mm
24,0 mm
0
-
0.4
