Pour un capteur de niveau magnéto-résistif la résistance change lorsque les contacts Reed du capteur sont activés par un
flotteur magnétique. Cela veut dire qu'il est souvent impossible d'utiliser la longueur totale du capteur comme échelle
d'entrée. Quand le 5343 est utilisé avec une entrée potentiométrique, le logiciel PRelevel donne accès aux fonctions de
linéarisation spécifiques suivantes :
Le mot de passe [Calibration Password] est 4711. Ce mot de passe doit être entré au début de la programmation. Les seuls
paramètres pouvant être changés sans introduction du mot de passe sont l'entrée basse et haute (Input Low et High). Ce
menu se trouve sous Tools > Options.
Faire attention au texte dans la fenêtre 'Information' pendant la transmission. Si une configuration ne peut pas être
transmise au transmetteur à cause d'un mot de passe manquant, le texte suivant apparaîtra : 'Operation aborted.'
'Configuration NOT transmitted to the device' (Opération interrompue. La configuration n'a pas été transmise au
transmetteur).
La description de la configuration avec entrée potentiométrique est décrite dans la figure 1 ci-dessus. Noter que le logiciel
PRelevel n'existe qu'en version anglaise. Les textes des menus sont donc représentés ici comme ils apparaissent sur l'écran.
D'abord, choisir l'onglet [Input]:
[Electrical Calibration] Entrer la gamme du potentiomètre connecté ou laisser PRelevel mesurer la gamme d'entrée. Pour
mesurer les valeurs, le transmetteur doit être connecté au kit de programmation Loop Link.
Les valeurs de la figure 1 sont Low = 3% et High = 97%.
[Placement Calibration] Entrer l'emplacement des points Low et High du capteur de niveau, obtenus lors de la procédure
'Electrical Calibration', par rapport à la hauteur de la cuve. Ces valeurs sont utilisées tant pour le calcul des valeurs de
linéarisation que pour le calcul des hauteurs 0 et 100%.
Les valeurs de la figure 1 sont Low = 9% et High = 94%.
[Input] Entrer l'échelle d'entrée désirée par rapport à la hauteur. Quand les entrées Low et High sont sélectionnées à 0 et
100%, l'entrée ne peut jamais déscendre au-dessous de 9% ou monter au-dessus de 94% à cause de la conception et
l'installation du capteur. Si l'échelle de sortie est de 4...20 mA, la sortie ne variera qu'entre 5,44 et 19,04 mA.
Les valeurs de la figure 1 sont Low = 0% et High = 100%.
Configuration de l'entrée potentiométrique
% de la hauteur de la cuve
100
90
80
70
60
50
40
30
20
10
0

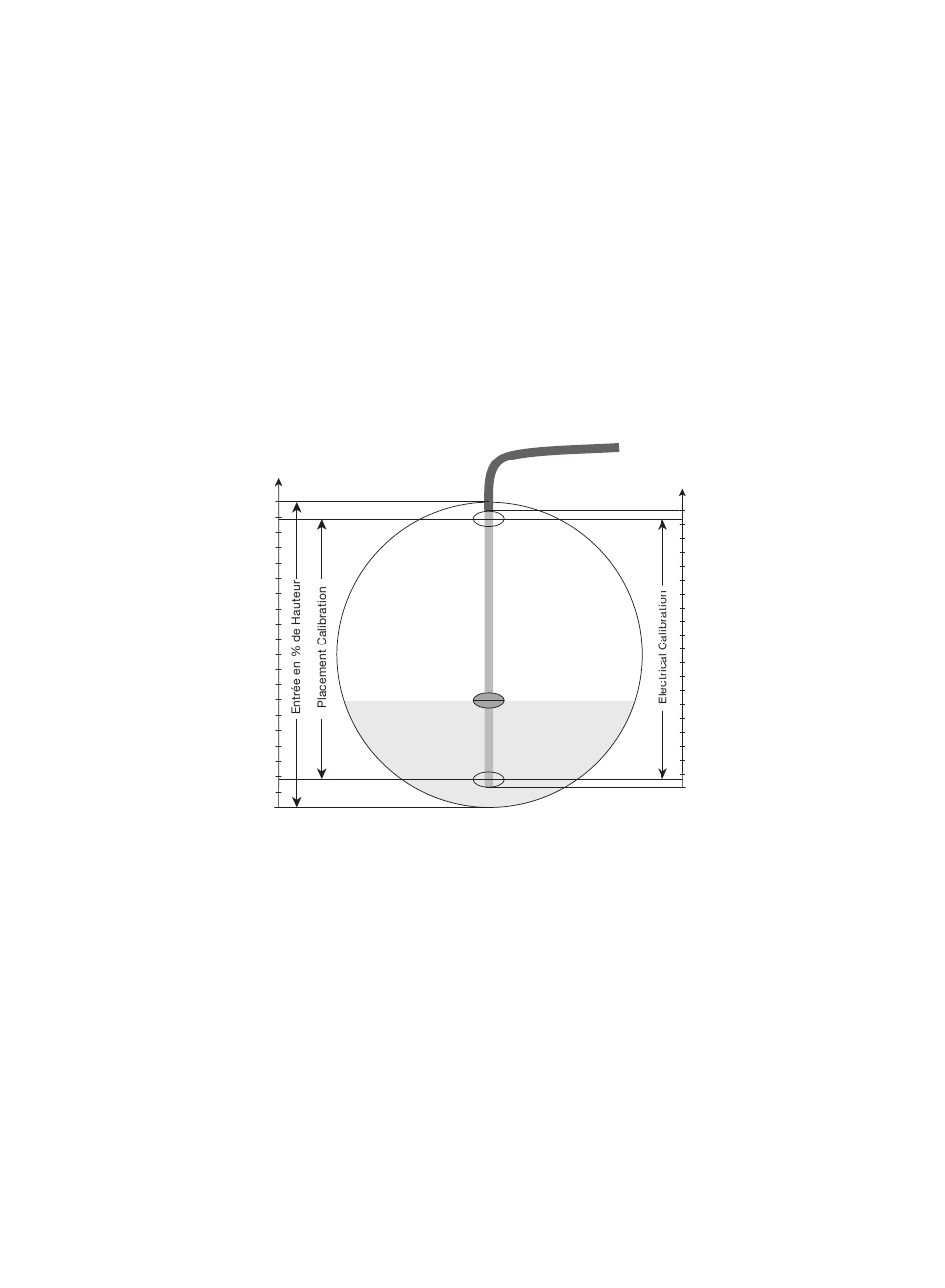

Figure 1, coupe dans une cuve cylindrique horizontale
% du capteur de niveau
5343V108-FR
100
90
80
70
60
50
40
30
20
10
0
9
