Informations générales

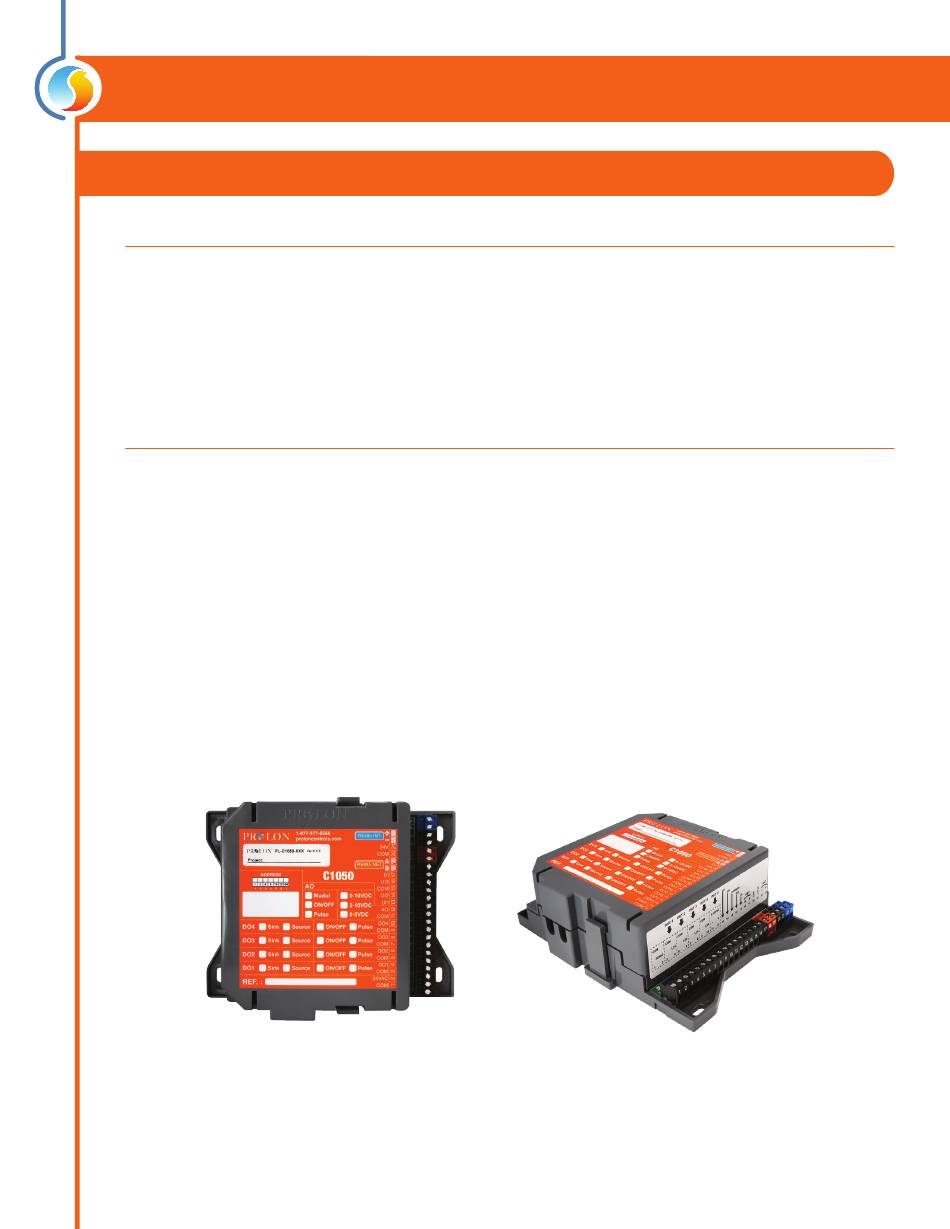

Régulateur de boucle d'eau mitigée PL-C1050

Description

Le régulateur de boucle d'eau mitigée PL-C1050-WLC est conçu pour contrôler un système de boucle d'eau mitigée
composé d'une chaudière ainsi que d'une tour d'eau avec une pompe intégrée. Le microprocesseur intégré offre une
précision de contrôle numérique pour maximiser la performance. Les séquences de contrôle disponibles sont entière-
ment configurables, soit localement ou à distance, en utilisant le logiciel Prolon Focus gratuit. Le PL-C1050-WLC offre de
nombreuses fonctions telles que la commande d'une vanne de contournement de circuit, la ventilation fixe ou variable
de la tour d'eau et bien d'autres.

Fonctionnement

Le régulateur de boucle d'eau mitigée PL-C1050-WLC a une seule sortie dédiée au chauffage, alors que les quatre autres
sorties sont toutes consacrées à différentes actions de refroidissement.
Lorsque la température d'eau d'alimentation chute sous la valeur de consigne de chauffage de la boucle, la sortie de
chauffage (Sortie 1), qui est reliée à une chaudière, s'active.
Lorsque la température d'eau d'alimentation s'élève, les actions suivantes peuvent avoir lieu, dans n'importe quel ordre
configurable : un volet en haut de la tour d'eau s'ouvre (Sortie 2), une pompe s'active (Sortie 3), l'étape initiale de la tour
d'eau (ou la permission) s'active (Sortie 4), et enfin, l'étape 2 de la tour d'eau s'active (Sortie 5). La Sortie 5 peut être ON-
OFF ou proportionnelle modulante. Les consignes et les bandes différentielles de chaque sortie sont configurables, ainsi
que la valeur minimale de la Sortie 5.
Également, la Sortie 2 peut contrôler une vanne de contournement qui détourne l'eau de retour dans la tour d'eau lors-
qu'elle devient trop chaude, au lieu d'aller directement à la chaudière. Notez qu'il s'agit de la seule séquence qui fait
usage de la température de l'eau de retour.
