Sonde de pièce
Deux types de sonde de pièce sont disponibles:
• Analogique: Sonde de température ambiante avec point de consigne et bouton de contournement d'horaire.
• Numérique: Sonde numérique, communiquant sur réseau RS485 avec le régulateur C1050.
Sonde de pièce analogique Prolon (série PL-RS)
Les sondes de pièce de la gamme PL-RS fournissent la température de pièce et le point de consigne au C1050. Le raccord-
ement requiert un câble de trois conducteurs. Si le câble est blindé, il faut assurer que le blindage soit raccordé au neutre
du C1050 (broche 1) avec lequel il est associé. Pour activer le contournement d'horaire, il faut appuyer sur le bouton de
contournement pendant 3 secondes.
+
INT
-
24VAC
COM
A
NET
B
DI
UI3
COM
UI2
UI1

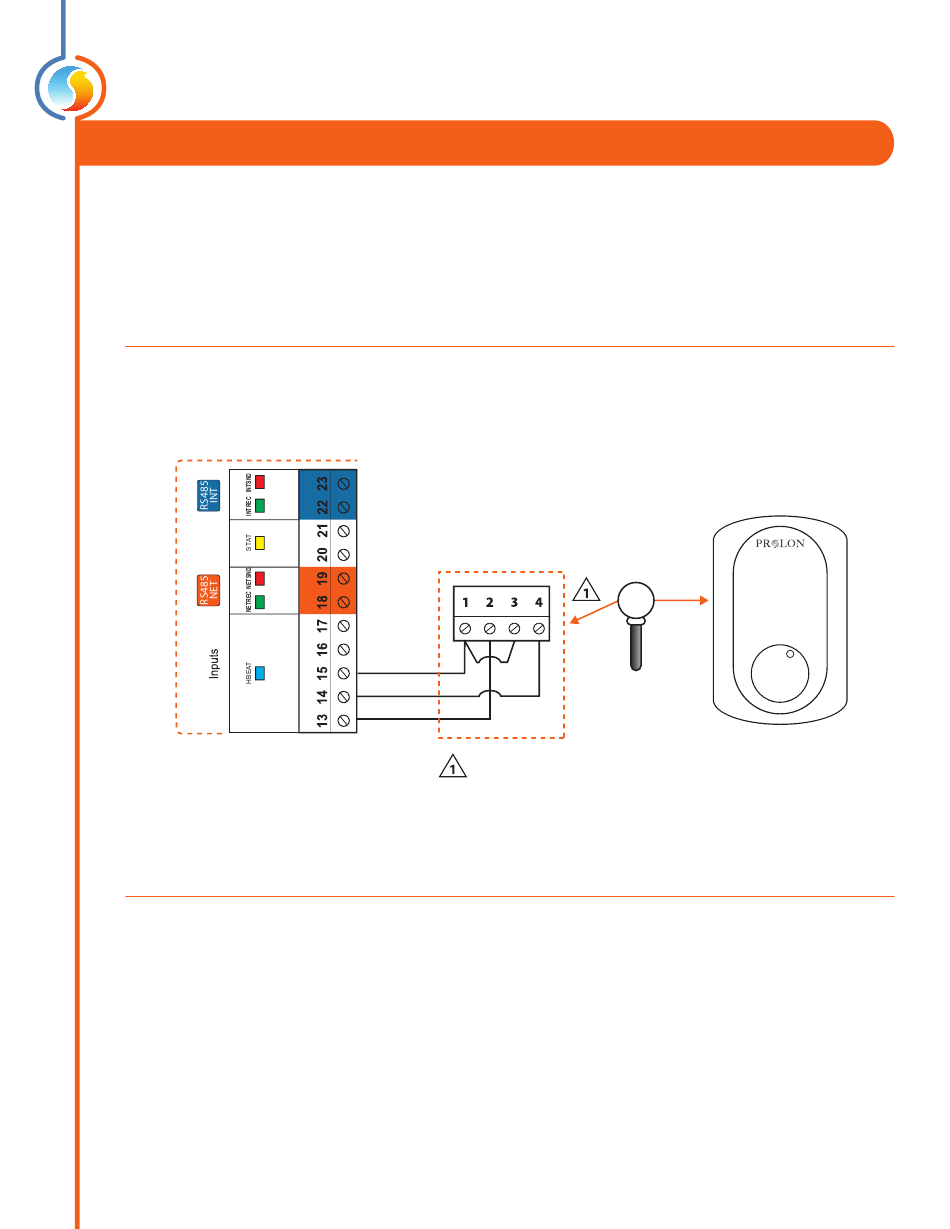

Figure 8 - Raccordement typique de la sonde de pièce PL-RSC au régulateur
Sonde de pièce numérique
Prolon offre de multiples sondes numériques (PL-T1000, PL-T500, PL-T200) qui fournissent la température de pièce,
le point de consigne de la pièce, ainsi que les contournements d'horaire au régulateur C1050-VAV. De plus, la sonde
PL-T1000 vous donne accès à tous les paramètres configurables du C1050.
Les sondes de pièce numériques se raccordent au port de communication INT du régulateur C1050, en utilisant un câble
4 conducteurs (voir figure 9).
Le régulateur C1050 dispose de borniers additionnels de 24Vac et COM, afin d'alimenter la sonde numérique murale et
d'en faciliter le raccordement. Puisque la sonde s'alimente à même le circuit du régulateur C1050, il est important de tenir
compte de sa consommation lors de la sélection de la source 24Vac du C1050. Le protocole de communication utilisé
entre la sonde et le régulateur est Modbus RTU.
REV. 7.3.0 / PL-HRDW-VAV-C1050-C/F-FR
Cavalier de 1 à 3
Sonde analogique
PL-RS
