2) Sortie passive. Le C1050 ouvre et ferme un contact pour permettre à une source externe d'alimenter la charge:

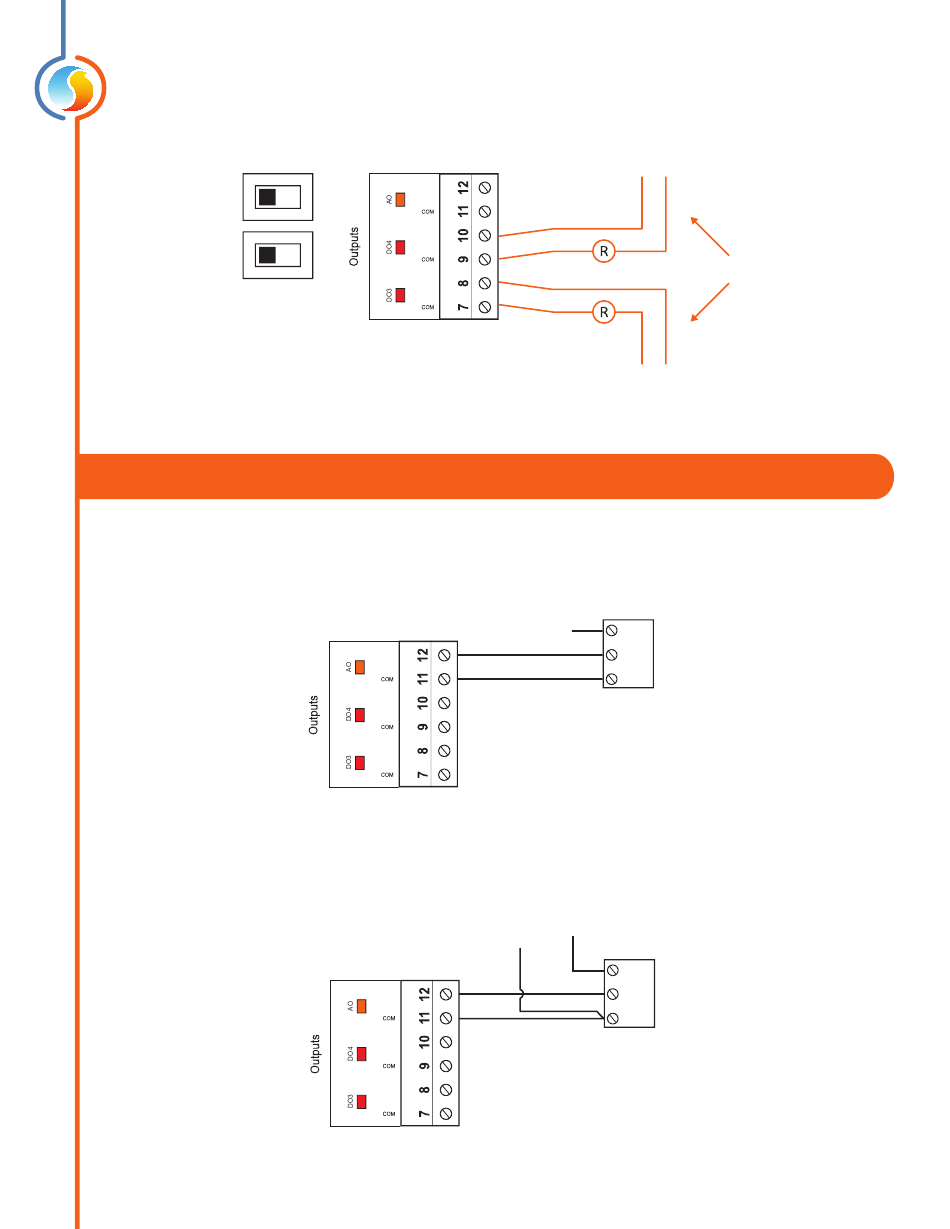

Raccordement de la sortie analogique

Deux types de configuration sont possibles:
1) Le C1050 alimente la charge et lui fournit le signal de contrôle:
Figure 18 - Raccordement de la sortie analogique (alimentation par le régulateur)
2) Le C1050 fournit seulement le signal de contrôle à la charge, qui est alimentée par une source externe:

Figure 19 - Raccordement de la sortie analogique (alimentation externe)

REV. 7.3.0 / PL-HRDW-VAV-C1050-C/F-FR
AO
DO4
DO3
Figure 17 - Raccordement des sorties passives 3 et 4
Alimentation 24VAC
(provenant du
régulateur)
AO
DO4
DO3
N
AO
DO4
DO3
24 N
24 V externe
N 24
24v
Charge
0-10v
contrôlée
COM
Source externe
24VAC
24v
Charge
0-10v
contrôlée
COM
