Endress+Hauser Proline Promag W 400 Instructions Condensées page 36

Raccordement électrique
Réglage de l' a dresse
ON OFF
2
1
4
3
2
1
4
3
2
1
‣
Régler l' a dresse IP souhaitée via les micro-commutateurs correspondants sur le module électronique
E/S.
 Après 10 s l' a dressage de hardware est activé avec l' a dresse IP réglée.
PROFIBUS DP
Pour un appareil PROFIBUS DP/PA, l' a dresse doit toujours être réglée. Les adresses d' a ppareil valables se
situent dans la gamme 1...126. Dans un réseau PROFIBUS DP/PA, chaque adresse d' a ppareil ne peut être
attribuée qu' u ne fois. Lorsque l' a dresse de l' a ppareil n' e st pas correctement réglée, ce dernier n' e st pas
reconnu par le maître. Tous les appareils sont livrés au départ usine avec l' a dresse 126 et un adressage de
software.
Réglage de l' a dresse
2
1
4
3
2
1
4
3
2
1

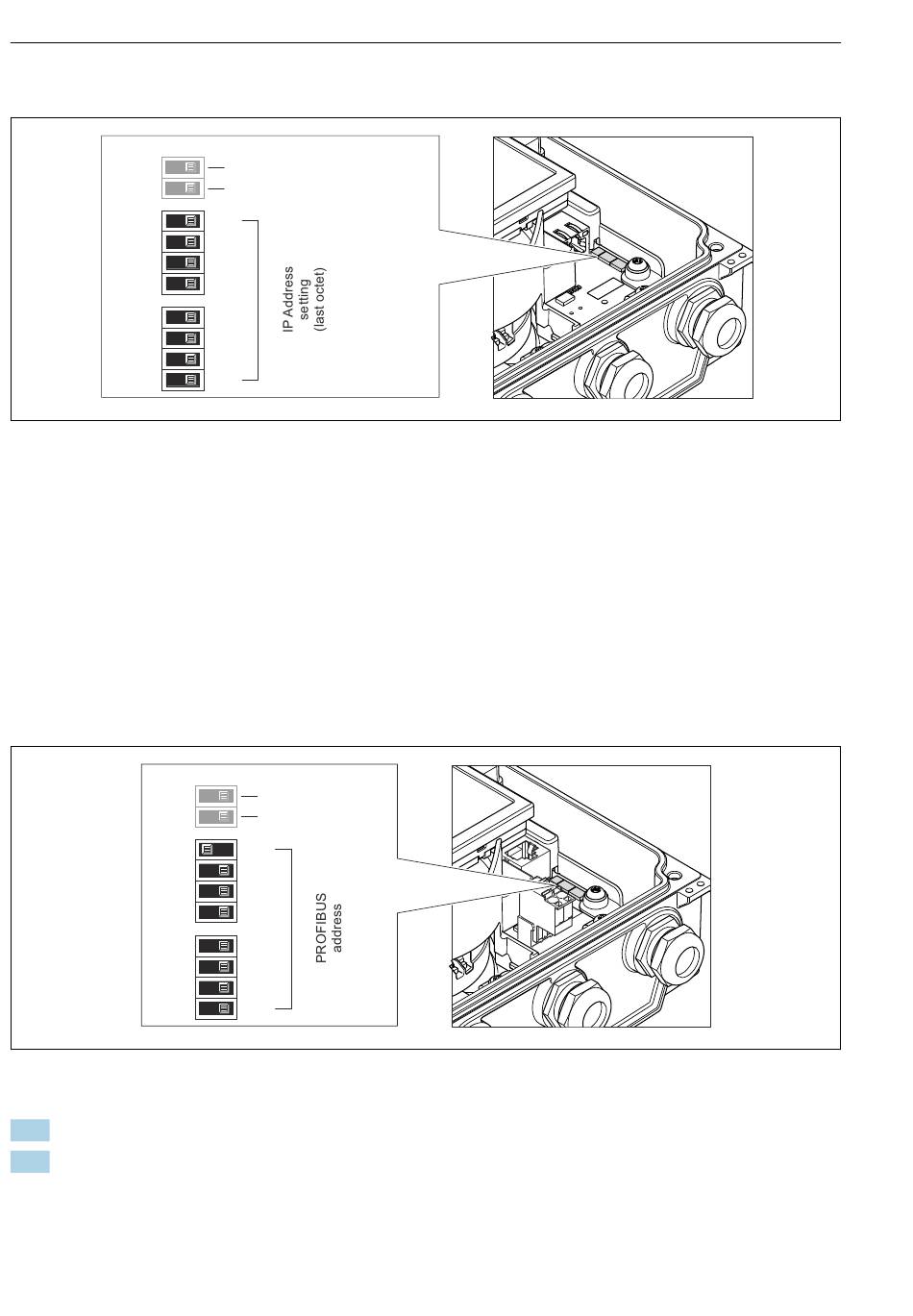

 11 Adressage à l' a ide de micro-commutateurs sur le module électronique E/S
1. Désactiver l' a dressage de software via le micro-commutateur supérieur 4 (SW)(OFF).
2. Régler l' a dresse d' a ppareil souhaitée via le micro-commutateur correspondant.
 Exemple →  11,  36 : 1 + 16 + 32 = adresse d' a ppareil 49
Après 10 s l' a ppareil réclame un redémarrage. Après le redémarrage l' a dressage de hardware
est activé avec l' a dresse IP réglée.
36
Default Ethernet network settings
IP 192.168.1.212
Write protection
128
64
32
16
8
4
2
1
ON OFF
Not used
Write protection
SW
64
32
16
8
4
2
1
Proline Promag W 400
A0021322
A0023061
