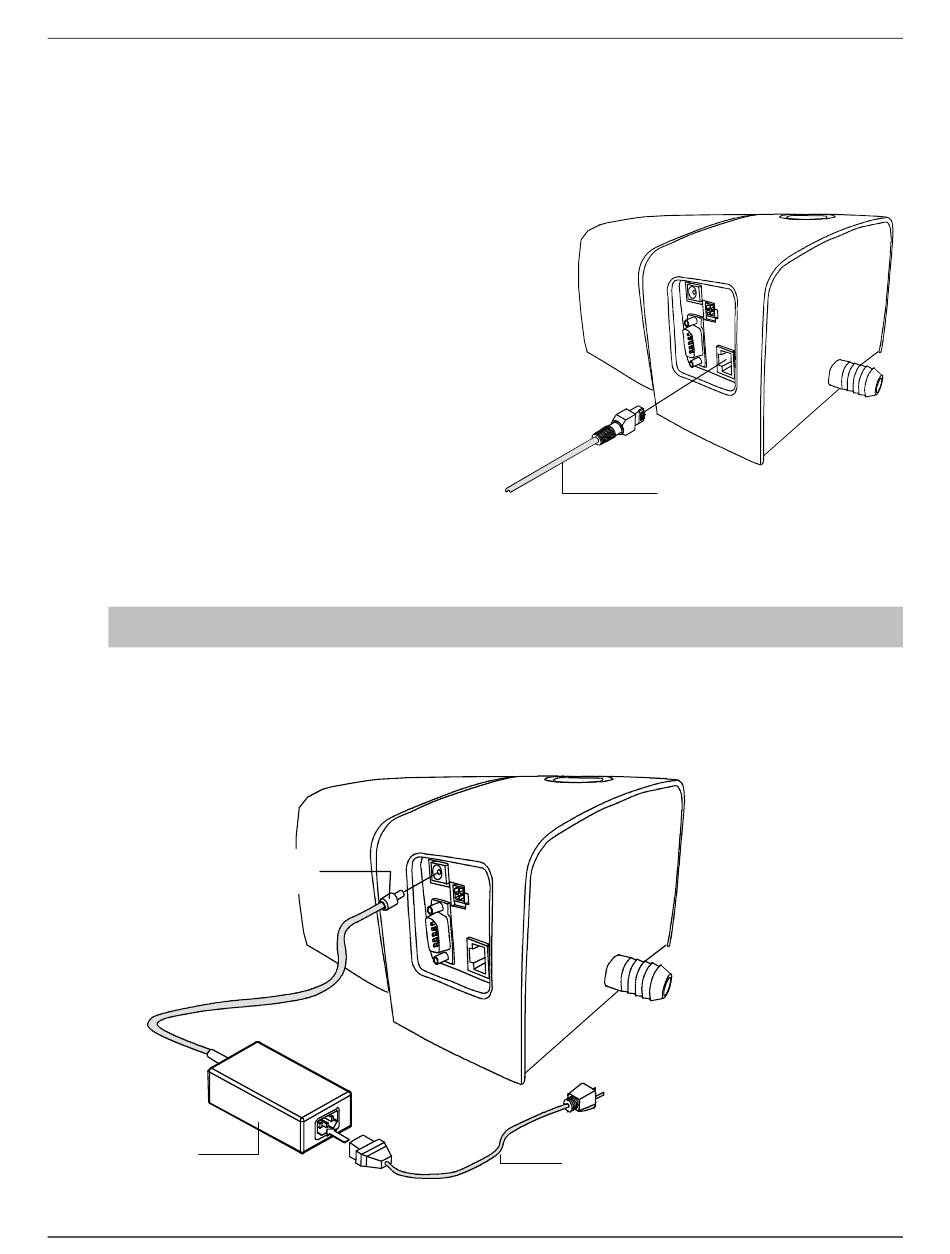

Connexion interface Ethernet
Vous devez brancher le câble Ethernet inverseur (crossover) avant de mettre le poste
d'arrimage sous tension. Le port Ethernet se trouve à l'arrière du poste d'arrimage.
Branchez une extrémité du câble Ethernet inverseur dans un port disponible sur votre
ordinateur. Branchez l'autre extrémité du câble dans le poste d'arrimage.
REMARQUE :
L'adresse IP par défaut du système
IntelliTrax2 est la suivante :
Adresse IP : 172.16.1.100
Masque de sous-réseau : 255.255.255.0
Pour utiliser le système en configuration
autonome, vous devez définir le protocole
TCP/IP des ordinateurs comme suit :
Adresse IP : 172.16.1.1
Masque de sous-réseau : 255.255.0.0
Reportez-vous à la section Annexes pour
plus d'informations sur la configuration de
l'adresse IP sur un ordinateur Windows.
Branchement des câbles d'alimentation
Le système IntelliTrax2 doit être stabilisé à température ambiante avant de brancher le bloc
d'alimentation dans une prise de courant.
REMARQUE : ce produit est conçu pour être alimenté par une source d'alimentation directe
certifiée de « Classe 2 » ou « LPS » avec une tension nominale de 24 V CC, 3 A.
1. Branchez le connecteur d'entrée (1) du bloc d'alimentation à commutation AT3-
109 24 V (2) à l'emplacement approprié à l'arrière du poste d'arrimage.
2. Connectez le cordon d'alimentation amovible (3) au bloc d'alimentation (2), puis
branchez le cordon d'alimentation dans une prise murale facilement accessible et reliée
à la terre (4).
Connecteur
d'entrée (1)
Bloc d'alimentation
AT3-109 24 V (2)
S Y S T E M E
A
L E C T U R E
A U T O M A T I Q U E
I N T E L L I T R A X 2
Cordon d'alimentation (3)
Câble Ethernet
Vers secteur (4)
Cordon d'alimentation (3)
