S Y S T E M E
A
L E C T U R E
Vue d'ensemble et installation
Description de l'instrument
La série IntelliTrax2 d'instruments à lecture automatique vous permet de contrôler
rapidement les couleurs côté presse. Les instruments réunissent de nombreuses
fonctionnalités vous permettant d'optimiser la productivité et la profitabilité au cours des
phases de préparation et de production.
Ce manuel couvre l'installation, les opérations de base et l'entretien de votre instrument.
Pour obtenir des instructions spécifiques sur l'utilisation de l'instrument avec votre logiciel
IntelliTrax2, reportez-vous à la documentation du logiciel.

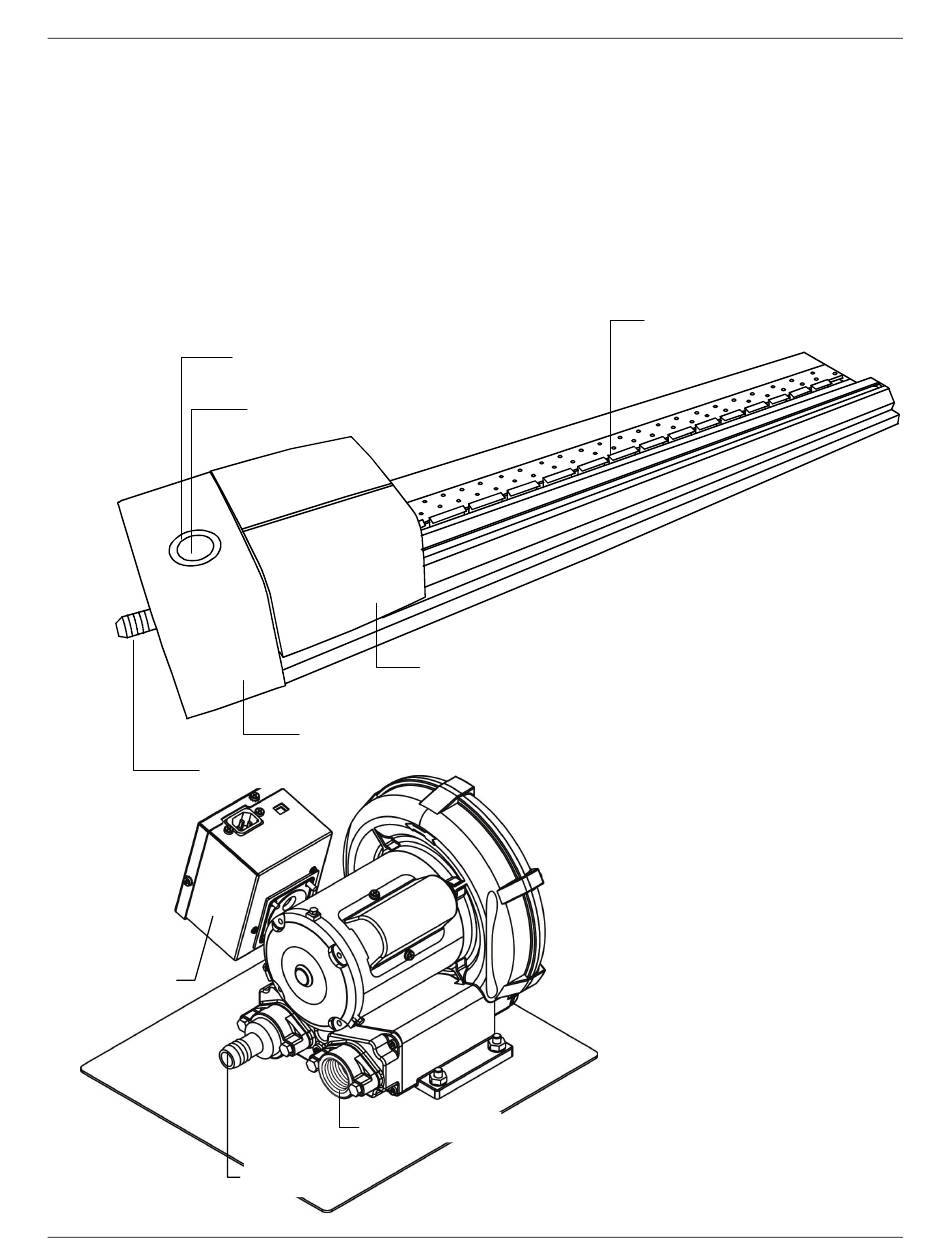

Branchement pompe
à vide
Boîtier de
commande
4
A U T O M A T I Q U E
Voyant de l'instrument
(autour du bouton de commande)
Bouton de
commande
Poste d'arrimage
Port d'échappement
Port d'entrée de
la pompe à vide
I N T E L L I T R A X 2
Tête de lecture
Pompe à vide
Au cours d'une mesure, la feuille de
tirage est maintenue en place à
l'aide d'une série de petits trous
situés à la surface de la piste. Ces
petits trous sont reliés à une pompe
à vide. Celle-ci est connectée au
poste d'arrimage et est activée
automatiquement au cours d'un
cycle de mesure.
Piste de balayage avec trous
reliés à la pompe à vide et
butoirs pour les feuilles
