S Y S T E M E
A
L E C T U R E

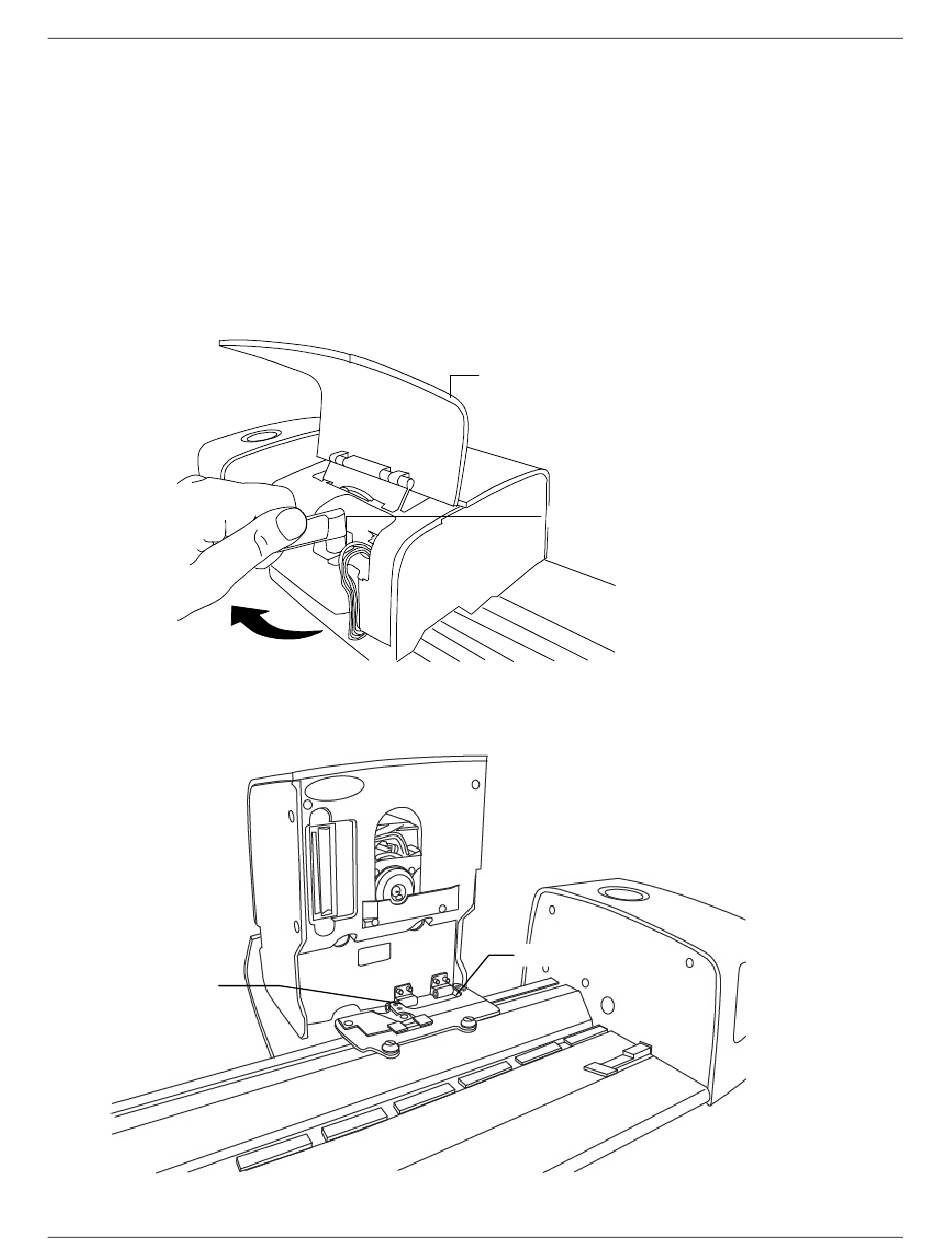

Extraction de la tête de lecture
La procédure suivante explique comment retirer la tête de lecture en cas de besoin.
1. Débranchez l'adaptateur secteur du système IntelliTrax2 et faites glisser la tête de
lecture à l'écart du poste d'arrimage (d'au moins 13 cm).
2. Soulevez le couvercle d'accès à l'arrière de la tête de lecture pour accéder au levier de
verrouillage.
3. Faites pivoter le levier de 90° dans le sens des aiguilles d'une montre.
4. Appuyez sur les deux pattes de fermeture des deux côtés du connecteur de la tête de
lecture. Une pince à bec effilé peut être utile pour accéder aux pattes de fermeture.
5. Tirez le connecteur vers l'extérieur pour le libérer de la tête de lecture.
6. Soulevez la partie avant de la tête de lecture et inclinez-la vers l'arrière pour exposer la
partie inférieure.
7. En tenant la tête de lecture d'une main, retirez avec précaution les quatre vis
maintenant la tête de lecture au chariot.
Vis (2)
8. Soulevez la tête de lecture pour la dégager du chariot.
20
A U T O M A T I Q U E
I N T E L L I T R A X 2
Couvercle d'accès
Connecteur de la tête de lecture
Vis (2)
