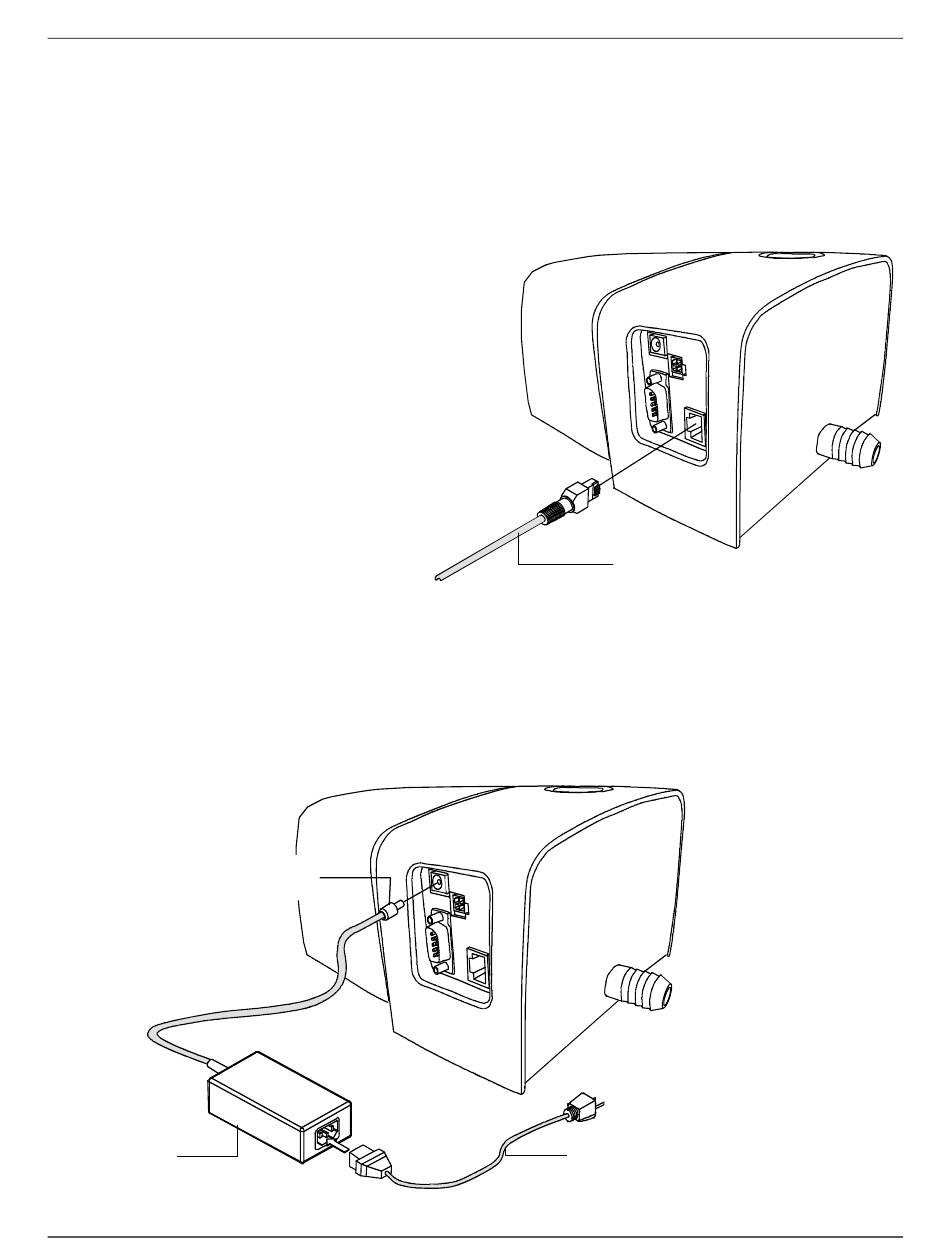

Connexion interface Ethernet
Vous devez brancher le câble Ethernet inverseur (crossover) avant de mettre le poste
d'arrimage sous tension. Le port Ethernet se trouve à l'arrière du poste d'arrimage.
Branchez une extrémité du câble Ethernet inverseur dans un port disponible sur votre
ordinateur. Branchez l'autre extrémité du câble dans le poste d'arrimage.
REMARQUE :
L'adresse IP par défaut du système IntelliTrax est la suivante :
Adresse IP : 172.16.1.100
Masque de sous-réseau :
255.255.255.0
Pour utiliser le système en
configuration autonome, vous
devez définir le protocole TCP/IP
des ordinateurs comme suit :
Adresse IP : 172.16.1.1
Masque de sous-réseau :
255.255.0.0
Branchement des câbles d'alimentation
Le système IntelliTrax doit être stabilisé à température ambiante avant de brancher le bloc
d'alimentation dans une prise de courant.
1. Branchez le connecteur d'entrée (1) du bloc d'alimentation à commutation AT240-
109 24 V (2) à l'emplacement approprié à l'arrière du poste d'arrimage.
2. Branchez le cordon d'alimentation amovible (3) dans le bloc d'alimentation (2), puis
branchez le cordon d'alimentation dans une prise murale (4).
Bloc d'alimentation
AT240-109 24 V (2)
S Y S T E M E
Connecteur
d'entrée (1)
A
L E C T U R E
A U T O M A T I Q U E
Cordon d'alimentation (3)
Vers secteur (4)
Cordon d'alimentation (3)
I N T E L L I T R A X ™
Câble Ethernet
7
