• Die Installation des Digitale Relaiseinheits erfolgt nur unter Verwendung des 4-Teilnehmer-Verteilers
12070104 D4L-GTWIN über den Anschluss an einen seiner 4 Ausgänge.
• Der Ein/Ausgabeanschluss ist nicht erlaubt.
• Zwischen der Schnittstelle für Außenstellen 12070301 und der Steigleitung-Schnittstelle 12070201
können nur 2 Digitale Relaiseinheit angeschlossen werden.
• Ist die Digitale Relaiseinheit an eine Steigleitung angeschlossen, gehört er der Höchstanzahl von
Innenstellen, die abhängig von den verschiedenen Anlagentypen anschließbar sind.
Zur Signalisierung des Panikalarms an die Zentrale muss den Decoder in der Steigleitung installiert werden.
KONFIGURATION
WEKSEITIGE EINSTELLUNGEN

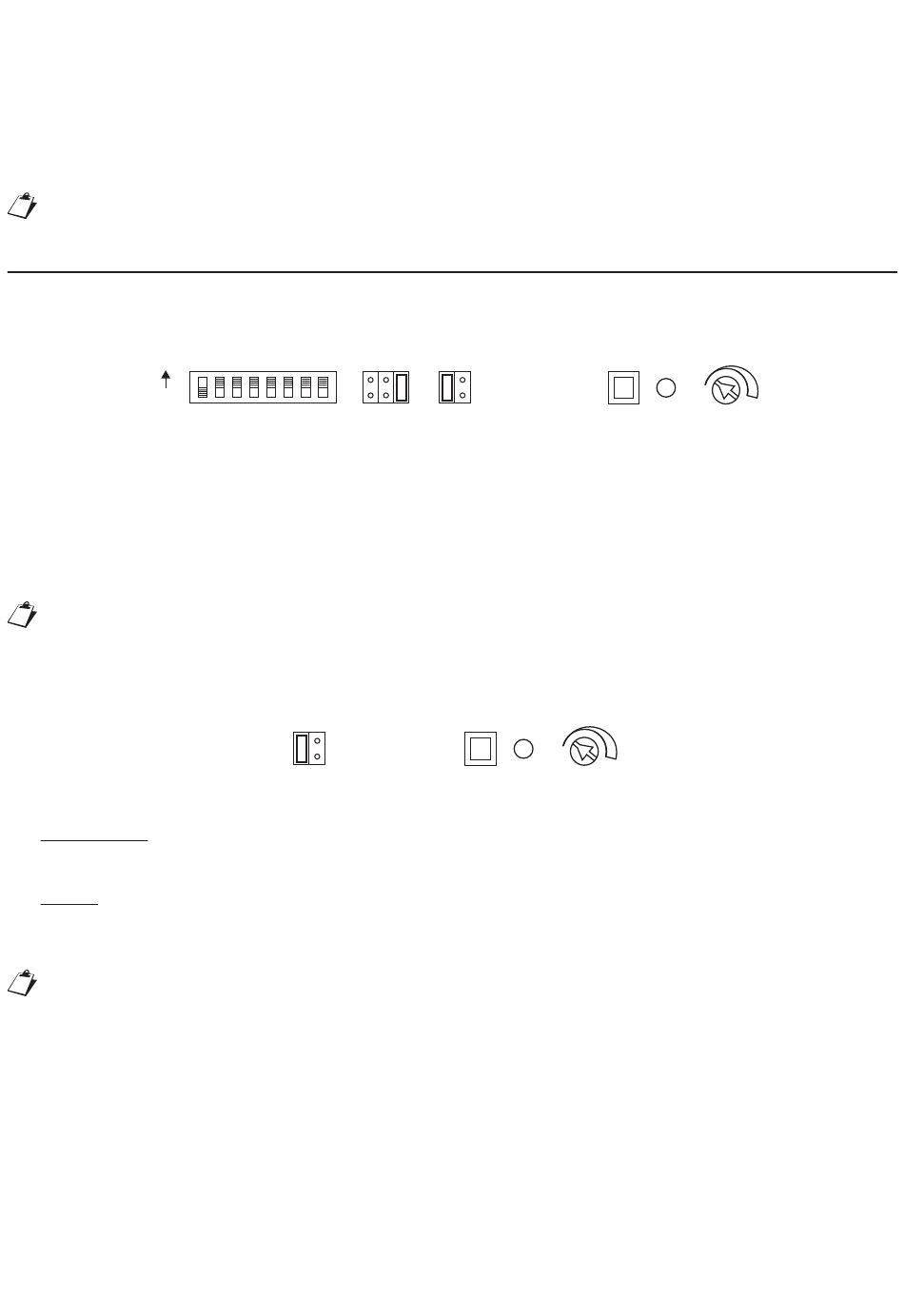

Alle Decoder sind werkseitig wie folgt eingestellt:
ON
Jumper SCQ
Jumper M/T
Dip-Schalter CODE
Timer
Bei werkseitiger Einstellung können alle Anlagenteilnehmer (Jumper SCQ = Q) den Decoder im monostabilen
Modus (Jumper M/T = M) aktivieren, indem sie die Taste des Anrufs an die Zentrale drücken.
Zur Wiederherstellung der programmierten Standardereignisse die Programmiertaste drücken und sie 5 Sekunden
lang gedrückt halten. Während dieser 5 Sekunden schaltet sich die rote LED ein und wenn sie sich ausschaltet, stellt
der Decoder die werkseitigen Programmierungen ein.
UMSCHALTUNGSMODUS
Die Umschaltung des Relaiskontakts erfolgt über zwei Modi:
— Monostabiler – Infolge von einem Ereignis, das für die Aktivierung programmiert wurde, oder beim Druck
der Ferntaste, die an die Klemmen PC angeschlossen ist, schaltet das Relais für eine Dauer zwischen 1
Sekunde und 16 Minuten um. Die Dauer wird über den Trimmer "Timer" eingestellt.
— Toggle – Infolge von einem Ereignis, das für die Aktivierung programmiert wurde, oder beim Druck der
Ferntaste, die an die Klemmen PC angeschlossen ist, schaltet der Relaiskontakt um und die Position de
Trimmers hat hier keine Bedeutung; das Relais bleibt bis zu einem neuen Befehl umgeschaltet.
Im Fall eines Stromausfalls schaltet der Relaiskontakt seine Position nicht um.
Ist der Kontakt im monostabilen Modus, kehrt er bei der Rückkehr der Stromversorgung zu seiner Ruhestellung zurück.
Im Toggle-Modus hält der Kontakt die Position, die er gerade beim Stromausfall hatte.
Um die Aktivierungszeit bei monostabilem Modus überzuprüfen, genügt es die Klemmen PC vorübergehend
kurzzuschließen und die Anzugszeit des Relais zu kontrollieren.
BETRIEBSMODUS
Die Digitale Relaiseinheit muss angemessen konfiguriert und programmiert werden: Sein Relais kann über
ein Ereignis aktiviert werden, wenn dieses unter den programmierten liegt und wenn es die durchgeführte
Konfiguration erfüllt.
Die programmierbaren Ereignisse für den Betriebsmodus "Standard" schalten das Relais in monostabilen
oder Toggle Modus, den über den Jumper M/T eingestellt wird. Man kann unter den folgenden Ereignissen
auswählen:
50122456 DS551209-003
CODE S C Q
= Position Q (alle Vorrichtungen können den Decoder aktivieren)
= Position M (monostabil)
= Teilnehmer 127 (Dip1 OFF Dip2÷8 ON)
= 1 Sekunde
M T
M T PROG
PROG TIMER
TIMER
