ESPAÑOL
La Unidad Relé Digital 12090010 SAR-GTWIN solo puede conectarse al sistema GTwin y permite la
activación de cargas eléctricas por medio de un relé con contacto 230Vca 5A controlado (eventos) por los
usuarios usando los teléfonos, monitores, placas o la centralita del sistema.
Los usos principales son:
• Apertura segunda puerta.
• Activación luces de las escaleras.
• Activación/desactivación de cargas eléctricas.
Las caracteristicas principales del dispositivo son:
• Modalidad de funcionamiento en monoestable con tiempo de activación ajustable desde 1 segundo
hasta 16 minutos o en conmutación (toggle).
• Posibilidad de activación mediante los eventos del sistema (máximo 4 con jumper areas de competencia
sobre C o Q) programables por el instalador.
• Posibilidad de activación por medio de eventos de los usuarios (máximo 32 con jumper areas de
competencia sobre S) programables por el instalador.
• Posibilidad de conexión de un pulsador remoto para la activación.

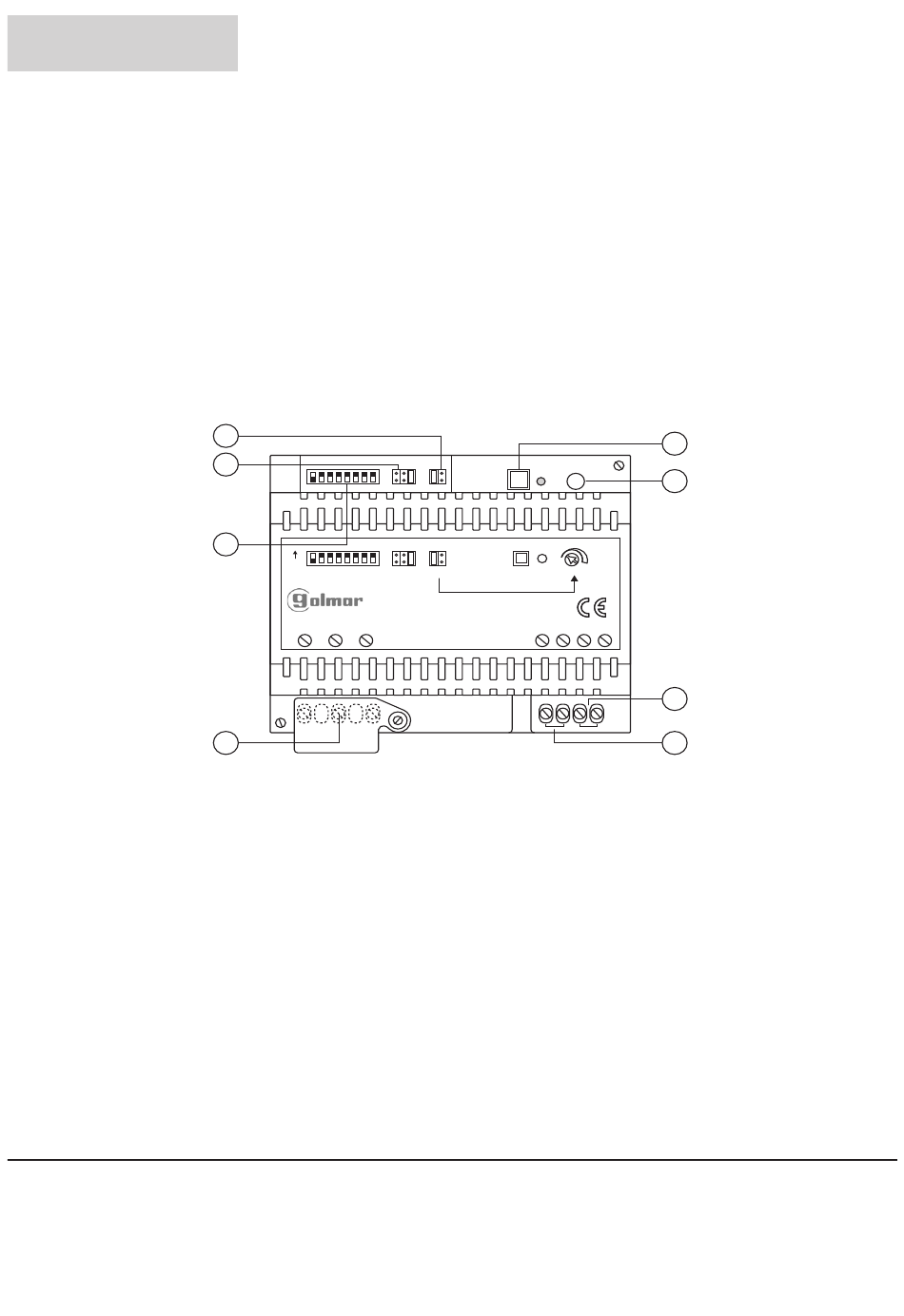

A - Interruptor dip código usuario para la identificación del descifre en el sistema
B - Puente de conexiones areas de competencia:
S = solo el dispositivo usado para la adquisición del evento
C = todos los dispositivos de la columna a la cual pertenece aquel dispositivo usado para la
adquisición del evento
Q = cualquier dispositivo del sistema
C - Puente de conexiones modalidad en conmutación
M = monoestable
T = toggle
D - Tecla y led de programación
E - Trimmer regulación temporizador de activación en modalidad monoestable (M)
F - Bornes para conexión tecla remota (PC)
G - Bornes para conexión de línea (LINE)
H - Bornes contacto relè de activación cargas eléctricas (C-NC-NA)
INSTALACIÓN
La Unidad Relé Digital puede ser instalado en un cuadro eléctrico sobre carril DIN (6 módulos DIN de 18mm)
o sino sobre pared por medio de tornillos y tacos (no anexos).
Para la instalación, valen las reglas generales de instalación del sistema GTwin indicadas en el 50122345
TRIP TGTWIN MANUAL SISTEMA.
26
C
B
A
ON
CODE
NA NC C
H
S C Q M T PROG TIMER
GTwin
12090010
LINE
UNIDAD RELE SAR-GTWIN
D
E
PC
F
G
50122456 DS551209-003
