Spirax Sarco TA10 Montage Et Entretien

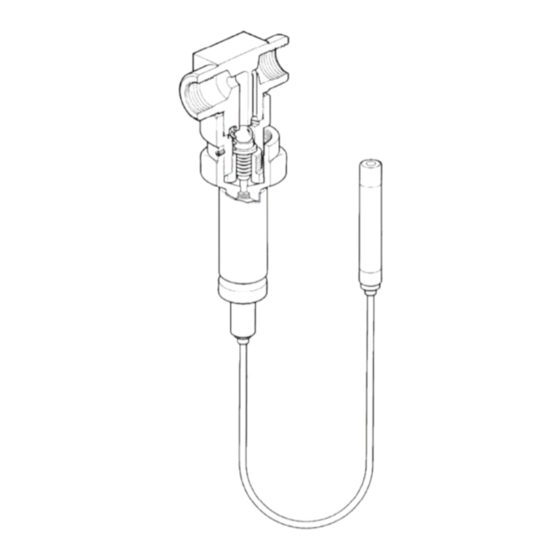

Régulateur de température pour traçage de vapeur
1. Description
Le TA10 est un régulateur autonome en acier inoxydable principa-
lement conçu pour des applications de traçage. Le régulateur de
température peut aussi être utilisé pour des autres applications de
chauffage.
Types disponibles:
TA 10 A
TA 10 P
Plages de température
Gamme 1
Gamme 2
Surchauffe maximale: 50°C
Données tecniques
Bande proportionnelle
(Remarque: Le TA 10 est fermé sur la température de consigne)
Diamètres et raccordements
½" et ¾": BSP (BS 21 parallel) ou NPT.
avec sonde d'ambiance
avec sonde applique à distance,
longueur du capillaire: 1 m
0°C à 50°C (TA10A & TA10P)
20°C à 70°C (TA 10 P uniquement)
MONTAGE et ENTRETIEN
TA10
Limites d'emploi
Calcul du corps suivant
PMA Pression maximale admissible
TMA Température maximale admissible
Température minimale admissible
PMO Pression de service max. vapeur saturée
TMO Température de service maximale
Température de service minimale
Note:
Pous des températures plus basses: contacter Spirax-Sarco
ΔPMXPression différentielle maximale
Pression d'épreuve hydraulique
2. Montage
Note:
Avant de commencer tout montage et/ou entretien, veuillez
d'abord lire les instructions de sécurité.
Robinet
Filtre
Vapeur
Purgeur
1. Il est notoire que les nouvelles installations contiennent des
impuretés provenant du montage des tuyauteries. Un filtre se
ra installé en amont du régulateur. Il est recommandé de souf
enlever les bouchons des filtres, ouvrir la vanne sur l'arrivée
vapeur et souffler la tuyauterie jusqu'à ce que toutes les impu
retés soient éliminées. Refermer la vanne et replacer le bou
chon du filtre.
2. La vanne TA 10 doit être montée avec l'écoulement dans le
sens de la flèche de coulée sur le corps.
3. Montage avec l'élément moteur vertical sous la ligne.
Eviter que le thermostat subisse le rayonnement d'une autre
source de chaleur.
4. Pour les versions avec sonde à distance, il est impératif de
prévoir une partie droite de capillaire d'une longueur minimale
de 50 mm en sortie de tête de réglage pour que le soufflet de
surchauffe puisse fonctionner.
15°C
Modifications réservées
Manomètre
Purgeur
Application type
Sonde (TA10P)
(accolée à la tuyauterie)
Sonde accolée à la tuyauterie
IM-P350-02
CH-BEf-02
3.4.4.050
PN25
25 bar eff.
200°C
0°C
14.6 bar eff.
200°C
0°C
10 bar eff.
38 bar eff.
Sonde
