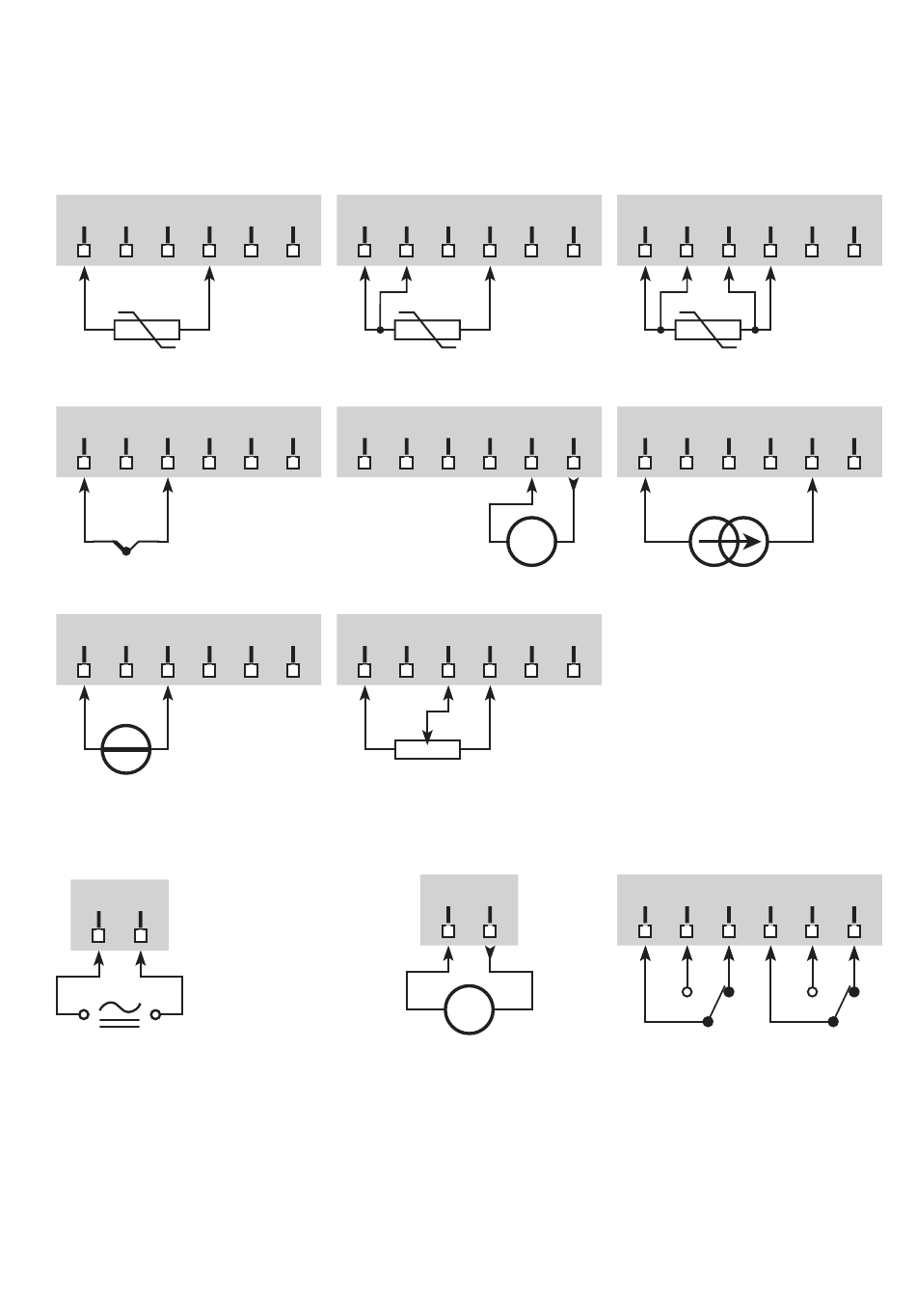

RTD & R Lin, 2-fils
41 42 43 44 45 46
TC
41 42 43 44 45 46
-
+
Tension
41 42 43 44 45 46
-
+
Alimentation :
31 32
14
CONNEXIONS
Entrées :
RTD & R Lin, 3-fils
41 42 43 44 45 46
Transmetteur 2-fils
41 42 43 44 45 46
-
Tx
Potentiomètre
41 42 43 44 45 46
Sorties :
Courant
11 12
-
mA
+
5714V103-FR
RTD & R Lin, 4-fils
41 42 43 44 45 46
Courant
41 42 43 44 45 46
+
-
Relais
21 22 23 24 25 26
R1
+
R2
