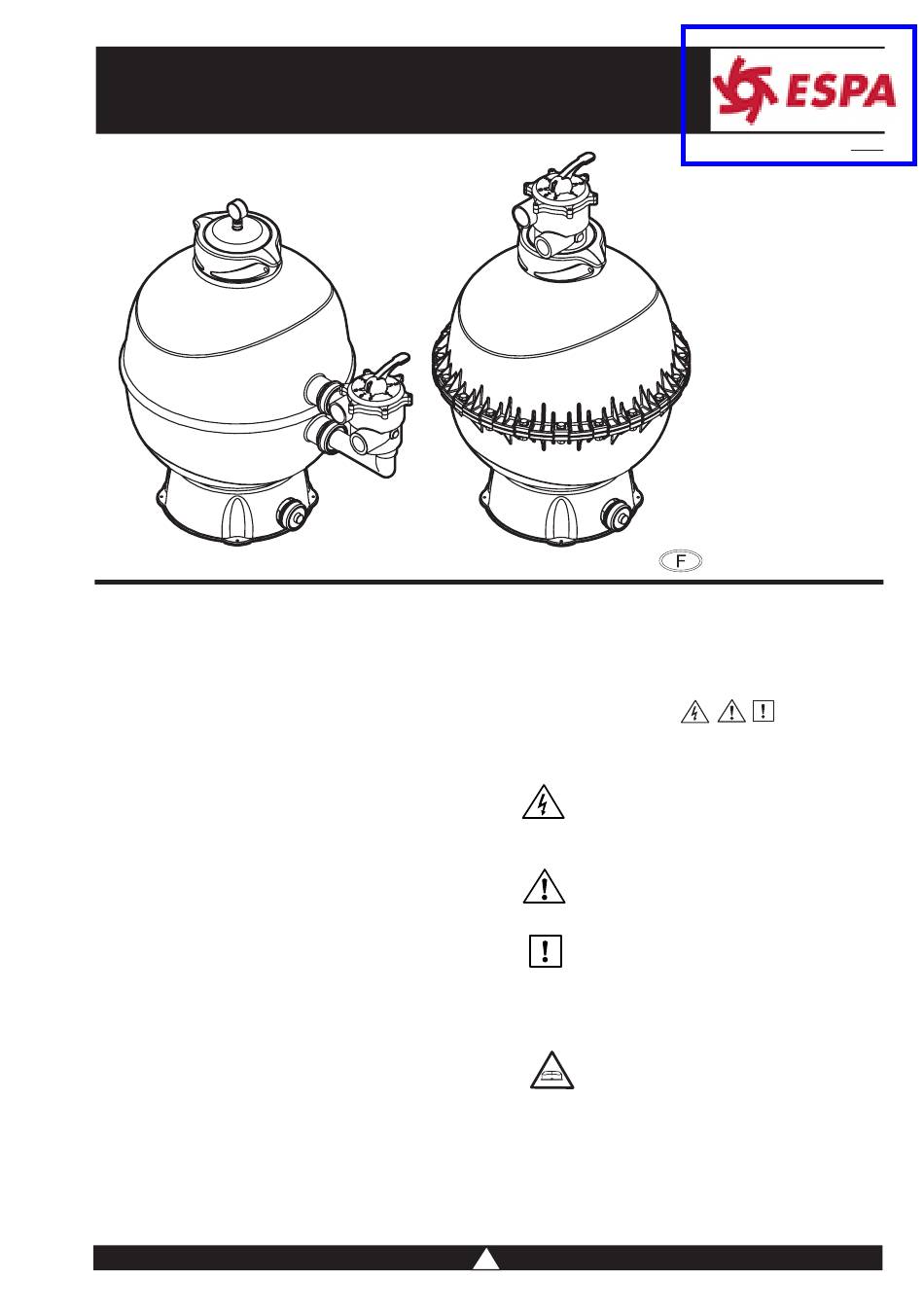

FILTRES A SABLE LIBRA
Les images figurant dans ce manuel peuvent ne pas correspondre fidèlement au produit livré.
0. TABLE DES MATIÈRES
1. Sécurité
1.1 Conseils de base pour la sécurité et la prévention
de dommages
7. Caractéristiques techniques
7.1 Vues éclatées et pièces de rechange
7.2 Dimensions générales et données de filtration
1. SÉCURITÉ
Avertissement pour la sécurité des personnes et des
objets.
Les symboles suivants
un paragraphe indiquent la possibilité d'un danger si
les prescriptions correspondantes ne sont pas res-
pectées.
DANGER
risque
d'électrocution d'électrocution.
DANGER
ATTENTION
1.1. Conseils de base pour la sécurité et la préven-
tion de dommages.
ATTENTION lire attentivement les instruc-
tions
Pour assurer la sécurité personnelle, des
personnes étrangères et le bon fonctionne-
ment de l'appareil, avant de réaliser le mon-
tage et la mise en marche, l'installateur et
l'utilisateur doivent obligatoirement lire les
instructions du manuel et celles qui se trou-
vent sur l'appareil.
13
Manuel d'instructions
accompagnant
La non observation de cette
précaution peut entraîner un risque
La non observation de cette
précaution peut entraîner un risque
de lésion pour les personnes.
La non observation de cette
précaution peut endommager
l'appareil ou l'installation.
