Graco ProMix 2KS Fonctionnement page 43

5. Les composants sont pré-mélangés dans
l'intégrateur, puis mélangés de façon homogène
dans le mélangeur statique.
REMARQUE : Pour commander la sortie du
mélangeur statique au pistolet, installer un
régulateur de pression de produit en option.
6. Les composants A et B sont envoyés alternativement
à l'intégrateur aussi longtemps que l'on appuie sur
la gâchette du pistolet.
Rapport = 2,0:1
A = 2
B = 1
MA
RVA
APV
Ergot d'immobilisation :
MA Débitmètre du composant A
DVA Composant Vanne de dosage A
RVA Composant vanne échantillonnage A
SVA Composant vanne d'arrêt A
MB Composant débitmètre B
DVB Composant vanne de dosage B
RVB Composant vanne d'échantillonnage B

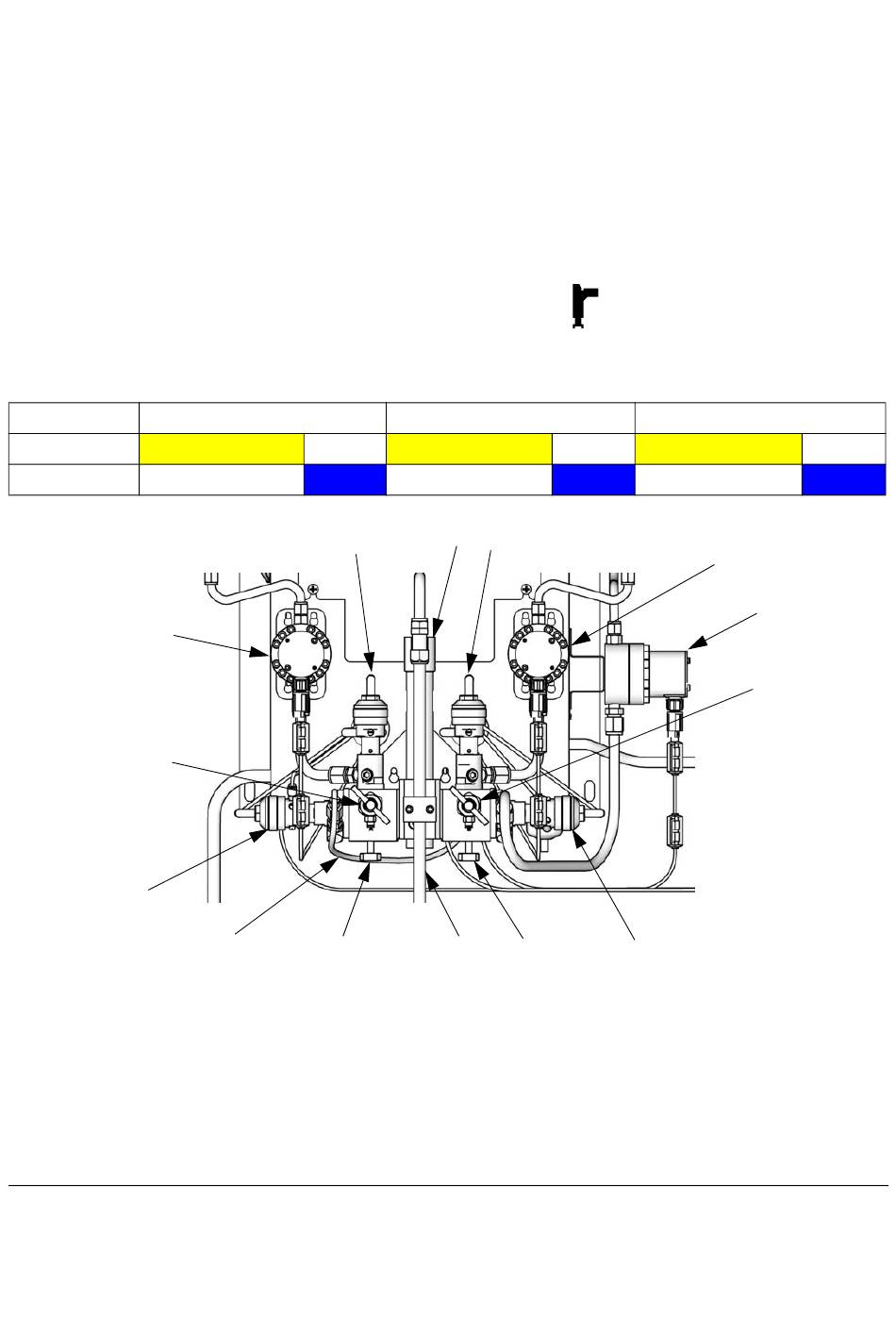

F . 51. Station produit à montage mural, dosage séquentiel
IG
313971B
Tableau 5 : Utilisation du dosage séquentiel
Dosage 1
DVA
AT
SVA
7. Si la gâchette n'est pas pressée pendant une période
de deux minutes, le système se mettra en mode
repos, ce qui provoquera la fermeture des vannes
de dosage du manifold de mélange.
8. Quand on appuie à nouveau sur la gâchette,
le ProMix 2KS reprend le processus là où il avait
été interrompu.
REMARQUE : L'opération peut être arrêtée
à n'importe quel moment en appuyant sur la touche
stand-by ou en coupant l'alimentation
électrique à l'interrupteur principal.
Dosage 2
FI DVB
SM
SVB
SVB Composant vanne d'arrêt B
MS Débitmètre de solvant (accessoire)
SPV Vanne de purge de solvant
APV Vanne de purge d'air
SM Mélangeur statique
Fl Intégrateur de fluide
AT Tube d'alimentation en air de la vanne de purge d'air
Fonctionnement du système
Dosage 3
MB
MS
RVB
SPV
TI12556a
