Montage

4 Montage
Pour plus d' i nformations sur le montage du capteur, voir les Instructions condensées du
capteur →  3
4.1

Rotation du module d'affichage

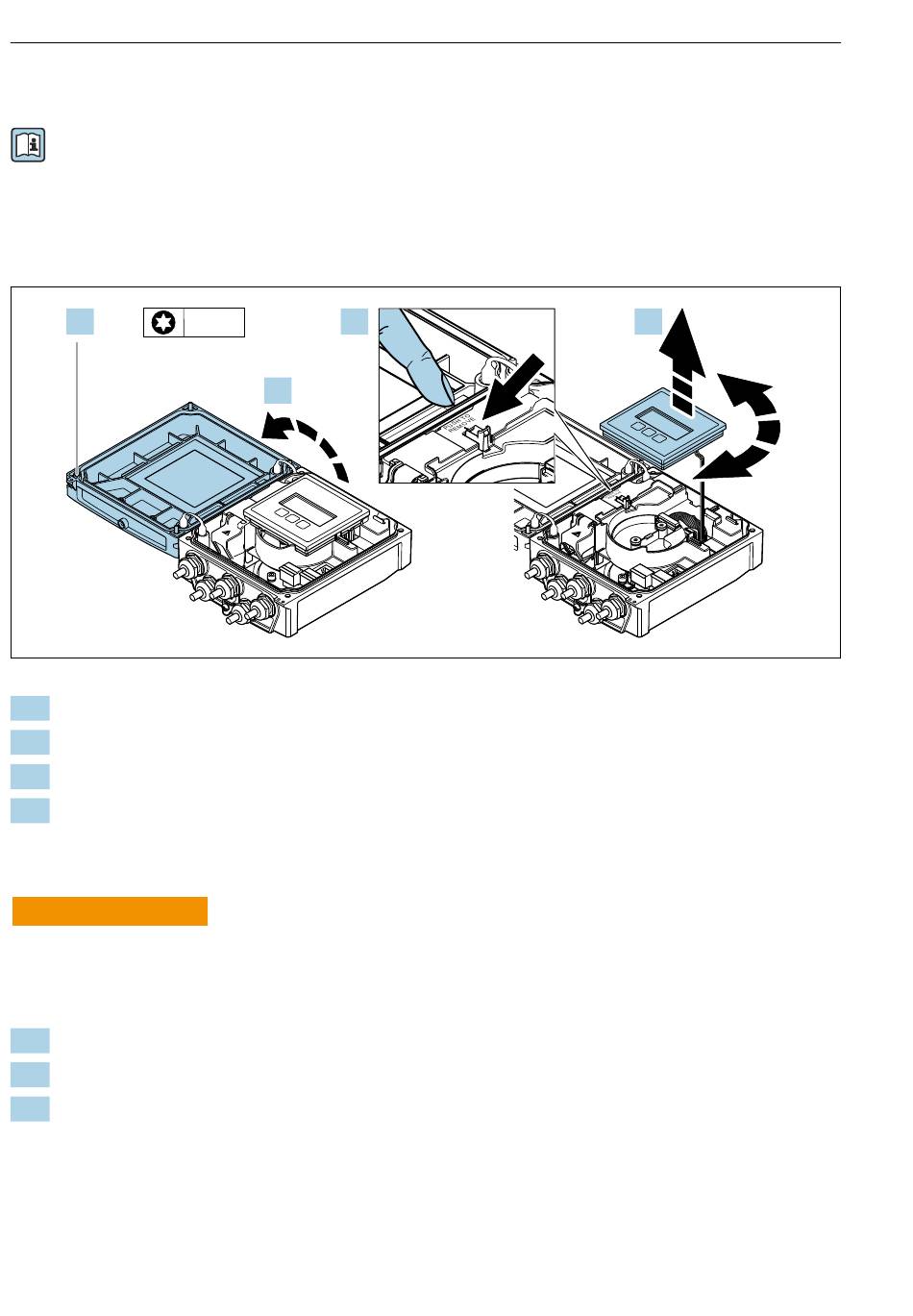

4.1.1 Ouverture du boîtier de transmetteur et rotation du module d'affichage
1.
4 x
1. Desserrer les vis de fixation du couvercle du boîtier.
2. Ouvrir le couvercle du boîtier.
3. Déverrouiller le module d' a ffichage.
4. Retirer le module d' a ffichage et le tourner dans la position souhaitée par pas de 90°.
4.1.2 Montage du boîtier du transmetteur
AVERTISSEMENT
L
Couple de serrage trop important pour les vis de fixation !
Endommagement du transmetteur.
‣
Serrer les vis de fixation aux couples de serrage spécifiés.
1. Insérer le module d' a ffichage et, ce faisant, le verrouiller.
2. Fermer le couvercle du boîtier.
3. Serrer les vis de fixation du couvercle de boîtier : couple de serrage pour boîtier alu
2,5 Nm (1,8 lbf ft) – boîtier plastique 1 Nm (0,7 lbf ft).
10
3.
TX 20
2.
Proline 400 HART
4.
A0046804
