RÉGLAGE DES FINS DE COURSE
Les KIT T-MODE sont dotés, à l'intérieur, d'un système de fin de course électromécanique qui permet d'interrompre l'alimentation
du moteur quand on arrive à la limite d'ouverture ou de fermeture du volet roulant.
10.1 LIEN ENTRE LE SENS DE ROTATION DU ROULEAU ET LES FLÈCHES DES FINS DE COURSE

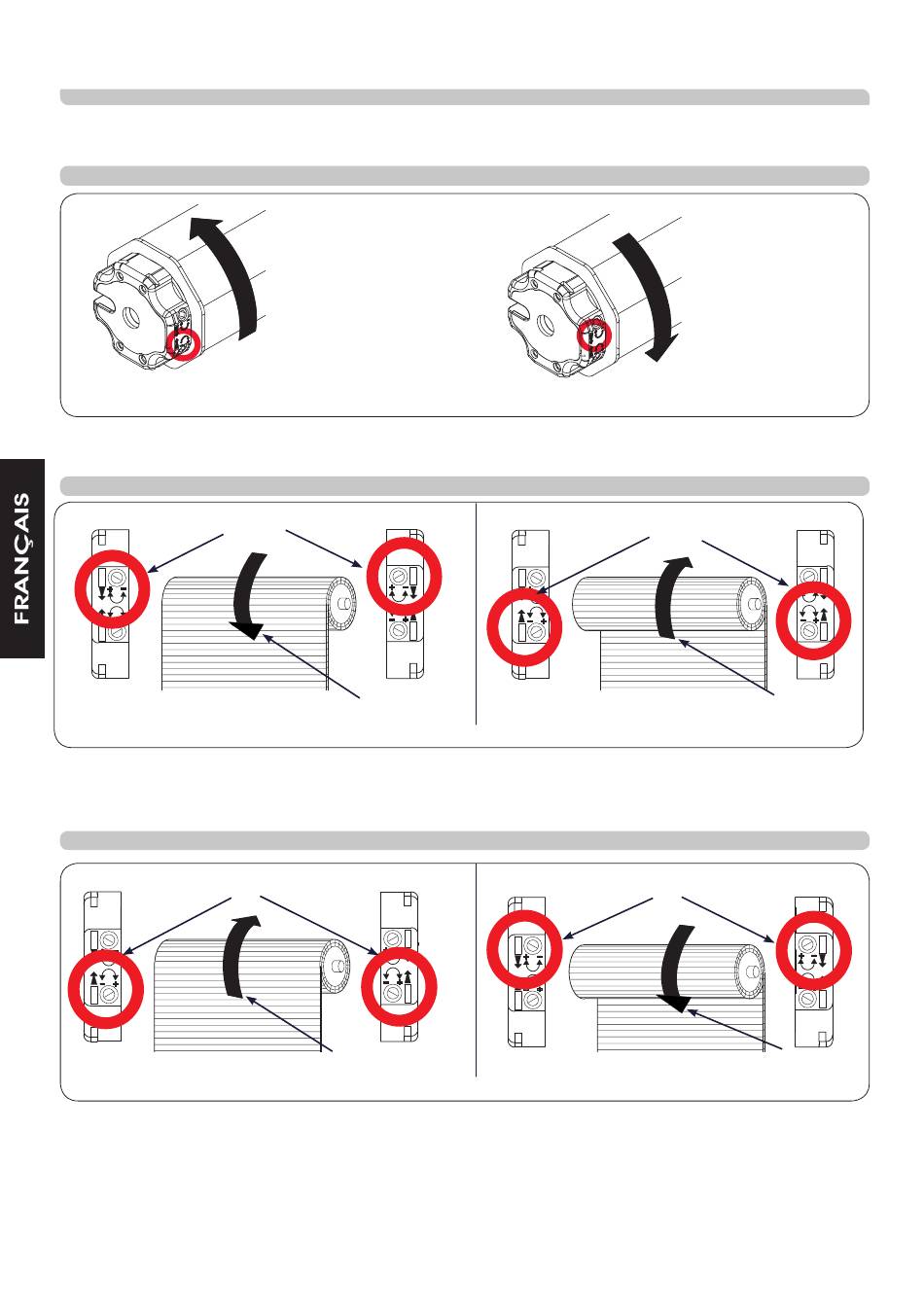

Pour faciliter l'identification des vis de réglage des fins de course, faire référence aux figures 23-24 en fonction du côté mon-
tage du moteur (droit ou gauche) et de la configuration du caisson (interne ou externe).
10.2 REGOLAZIONE FINECORSA IN DISCESA
FIN DE COURSE CORRESPONDANTE
1) Laisser le bouton de descente enfoncé.
2) Avec l'outil de réglage des fins de course, tourner la vis du fin de course correspondant au sens de rotation de descente du
rouleau (Fig.23 réf.a), vers le signe plus (+) pour augmenter la course du volet roulant, vers le signe moins ( - ) pour la diminuer.
10.3 REGOLAZIONE FINECORSA IN SALITA
FIN DE COURSE CORRESPONDANTE
1) Laisser le bouton de montée enfoncé.
2) Avec l'outil de réglage des fins de course, tourner la vis du fin de course correspondant au sens de rotation de montée du rouleau
(Fig.23 réf.a), vers le signe plus (+) pour augmenter la course du volet roulant, vers le signe moins ( - ) pour la diminuer.
Sens de
rotation du
rouleau
Fin de course
correspondant
a
SENS DE ROTATION DU ROULEAU
a
SENS DE ROTATION DU ROULEAU
FIN DE COURSE CORRESPONDANTE
Fig.23
FIN DE COURSE CORRESPONDANTE
Fig.24
11
Sens de
rotation du
rouleau
Fin de course
correspondant
Fig.23
a
SENS DE ROTATION DU
ROULEAU
a
SENS DE ROTATION DU ROULEAU
